Руководство ядра для модели, структуры и материала фотоэлектрического контактного давления давления

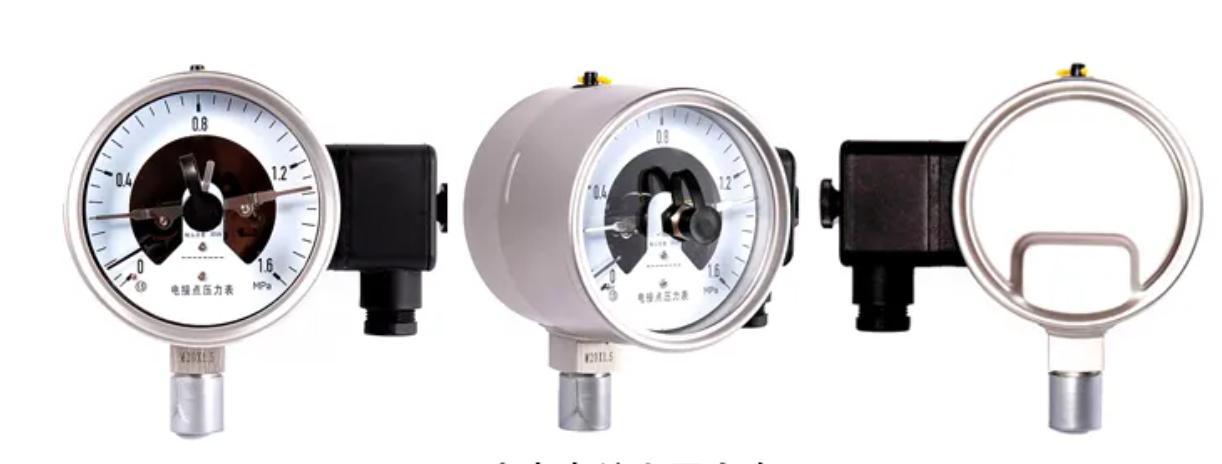

Фотоэлектрический контактный датчик датчика

Фотоэлектрический контакт датчик давления является интеллектуальным прибором, который объединяет измерение давления, отображение и автоматическое управление. Он обнаруживает значение давления с помощью неконтактной технологии фотоэлектрического зондирования и может выводить сигнал переключателя, когда давление достигает заданного верхнего или нижнего предела, тем самым управляя началом или остановкой внешнего оборудования (например, водяные насосы, двигатели, аварийные сигналы и т. Д.).

Вы можете считать его очень «умным» и «безопасным» выключателем давления, оснащенным интуитивно понятным указателем.
В управлении промышленной автоматизацией точность мониторинга давления и тревоги напрямую влияет на безопасность производства и эффективность. Фотоэлектрический контактный датчик, как ключевой прибор с функциями измерения и управления, ее выбор модели, конструктивная конструкция и свойства материала часто образуют ядро ​​процесса выбора. Сегодня мы направим вас разобрать эти три основных измерения и помочь вам быстро понять ключевые моменты выбора.

1 ， общие модели датчиков фотоэлектрического контакта
· Серия YXC: Основной тип фотоэлектрического контактного давления датчика, подходит для общих промышленных сред.
· Серия YXG: Высокий тип точности, с точностью измерения до 0,5.
· Yxk Series: Взрыв-защищенный тип, подходящий для легковоспламеняющихся и взрывных сред.
· Серия YXW: Санигирный тип. Специально разработано для продовольственной и фармацевтической промышленности.
· Серия YXF: Коррозионный устойчивый тип, подходящий для высоко коррозионных сред.

2, Структура: три основных компонента определяют производительность инструмента
Структура датчика давления фотоэлектрического контакта разработана вокруг «точной надежной сигнализации измерений», и в основном она состоит из трех основных модулей. Каждый компонент имеет четкое разделение обязанностей:

· Механизм измерения: Основным компонентом является трубка Бурдона. Когда измеренная среда попадает в трубку, корпус трубки подвергается деформации из -за давления, и эта деформация передается через соединительный шаг, чтобы повернуть указатель, тем самым достигая механического отображения значения давления.

· Механизм фотоэлектрического преобразования: Он состоит из затенения, источника света и фотоэлектрического датчика. Когда указатель (или затененная пластина, связанная с указателем), вращается до заданного верхнего или нижнего положения, затененная пластина блокирует или проводит источник света, запуская фотоэлектрический датчик, чтобы отправить сигнал переключателя, тем самым достигая тревоги давления или управления.

· Коробка с оболочкой и соединением: Оболочка защищает внутренние компоненты, в то время как соединительная коробка используется для подключения цепи управления. Некоторые модели могут включать отверстия для рассеивания тепла или герметизирующие конструкции, которые подходят для разных сред.

3, материал: адаптация к условиям труда является ключом
Выбор материала должен быть основан на среде, которая должна быть измерена (например, коррозионные жидкости, высокотемпературные газы) и окружающей среды (например, влажность, пыль). МАТЕРИАЛЫ ОСНОВНЫХ КОМПОМЕНТАМИ следующие.

· Трубка Бурдона:

Общие носители (вода, воздух): Медный сплав (латунь H62), низкая стоимость и хорошая прочность;

Коррозионные среды (растворы кислоты и щелочи): 316L из нержавеющей стали с сильной коррозионной стойкостью;

Высокотемпературная среда (> 150 ℃): Сплав Хастеллой, устойчивый к высоким температурам и ползучести.

·Случай:

Нормальная среда: ABS Engineering Plastic, легкий и изолирующий;

Суровая среда (на открытом воздухе, химические зоны): 304 нержавеющая сталь, защищенная от ржавчины, устойчивая к воздействию.

·Связь:

В соответствии с конструкцией пружинной трубки, чтобы предотвратить коррозию, вызванную различными металлами в среде, входящей в контакт, обычно используются 304 из нержавеющей стали и латунь.

· Закуски:

Нитрильный резин: устойчив к маслам и воде, с температурным диапазоном от -40 до 120 градусов по Цельсию.

Фториновая резина: подходит для сильной коррозийной и высокотемпературной среды, с температурным диапазоном от -20 до 120 градусов по Цельсию.

Краткое содержание:
Чтобы выбрать правильный фотоэлектрический контактный датчик датчика, ключ заключается в «Понимании модели для определения требований, захвата структуры и производительности, и выбора соответствующего материала для конкретных условий применения».

Мы также поделимся методами установки, калибровки и практической работы инструмента. Если у вас есть больше предложений или вопросов, пожалуйста, не стесняйтесь обращаться к нам в любое время! »
