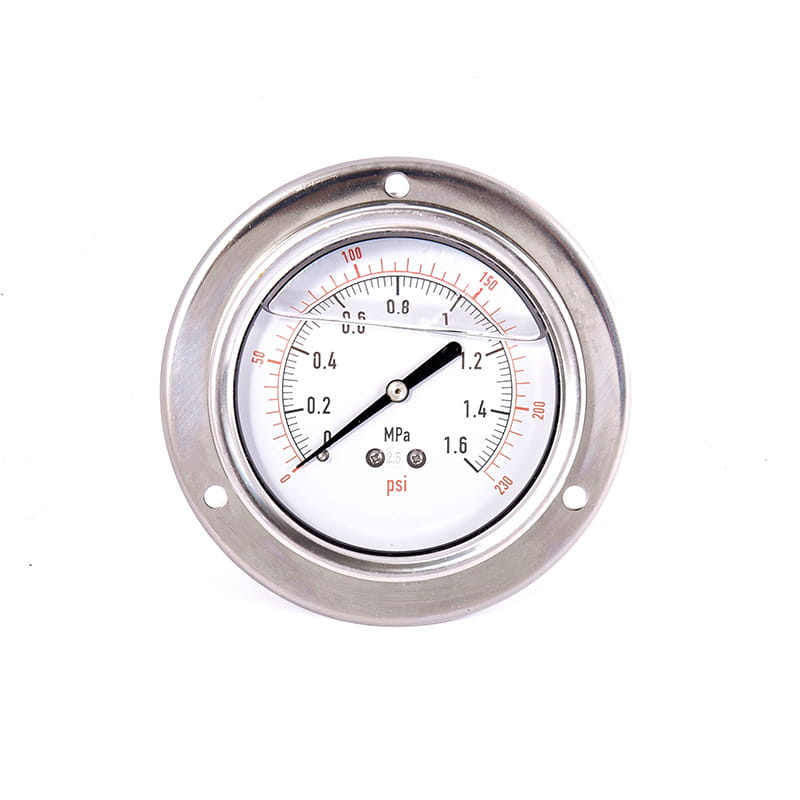

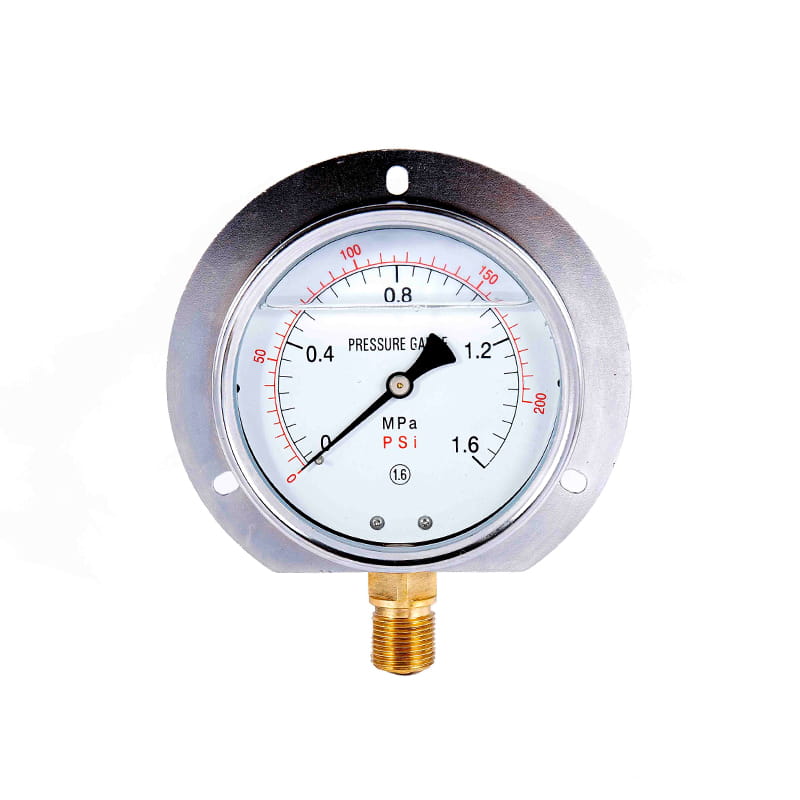

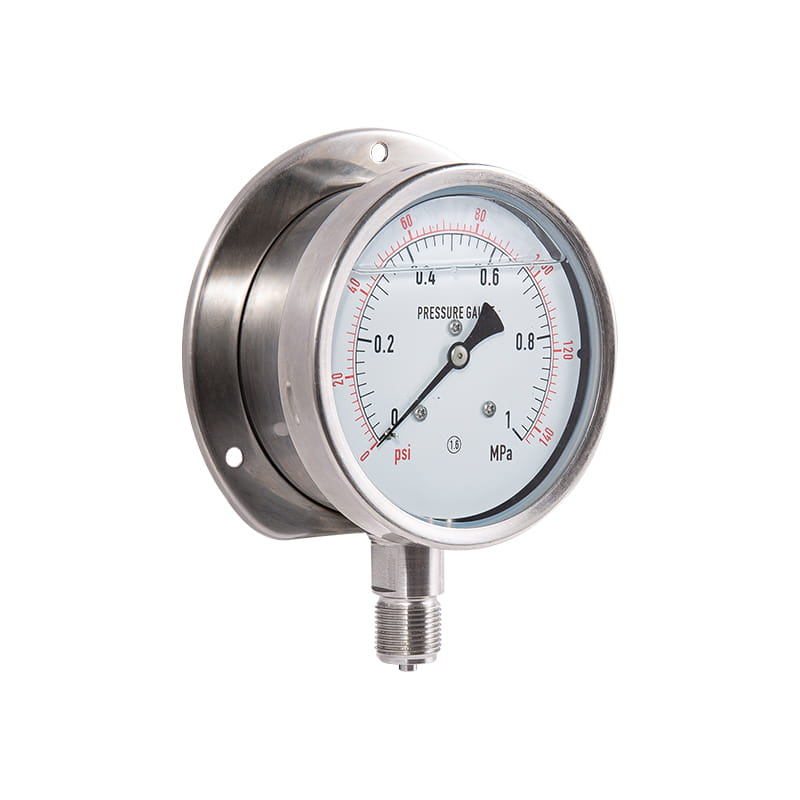

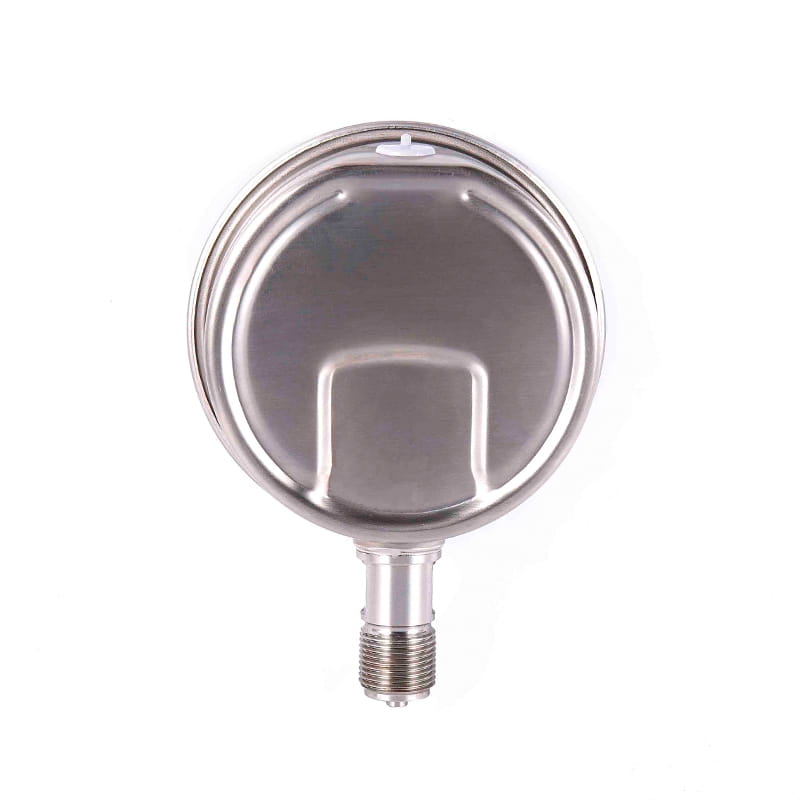

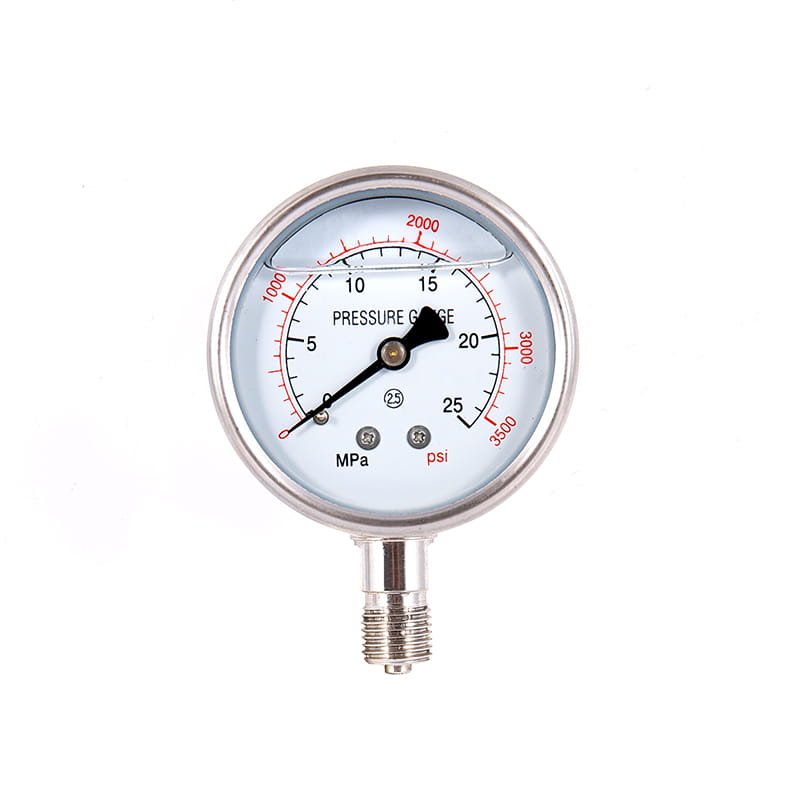

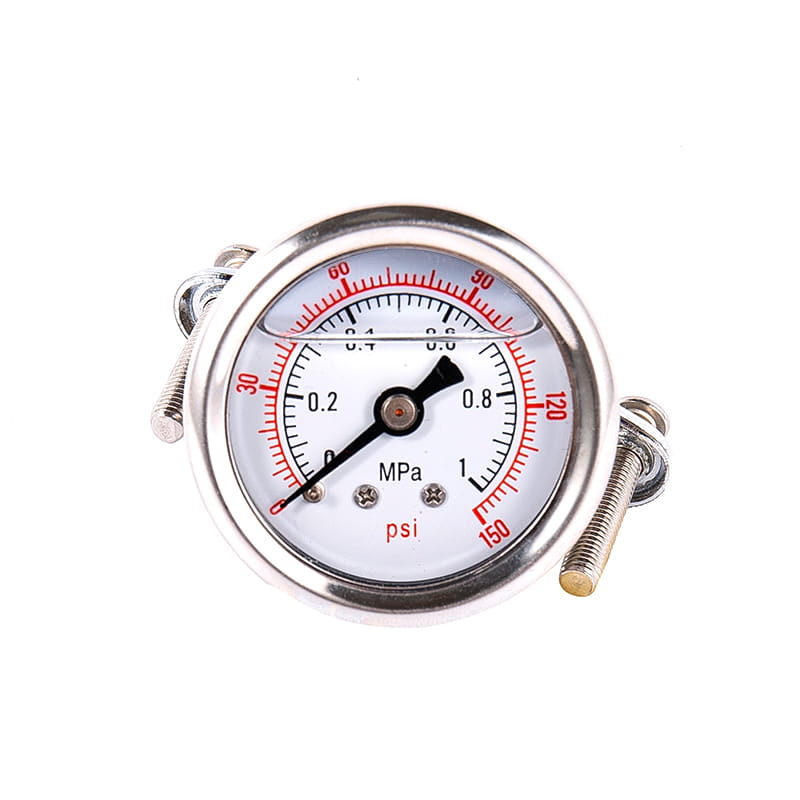

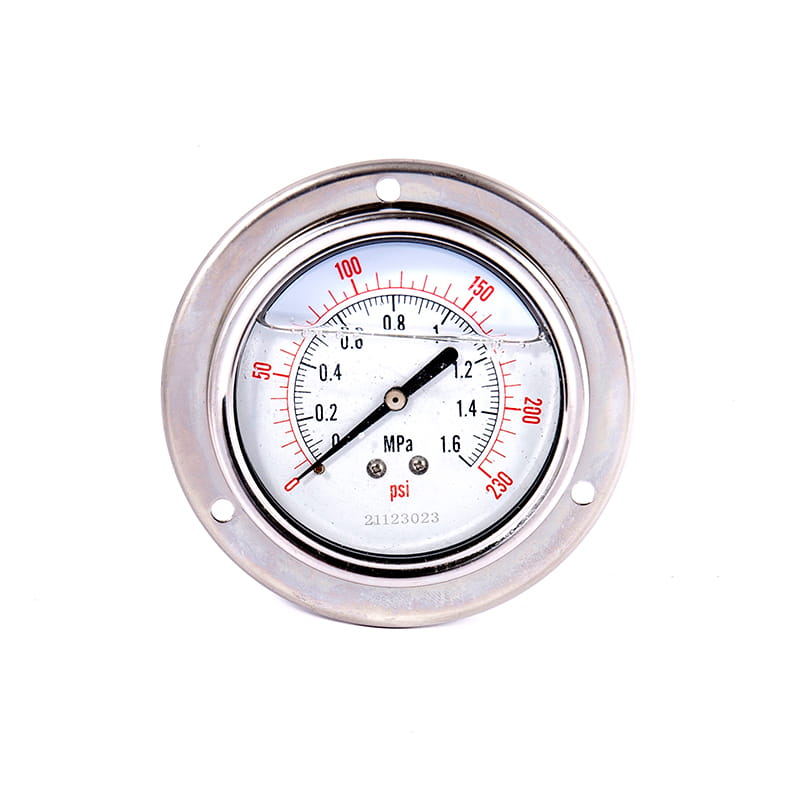

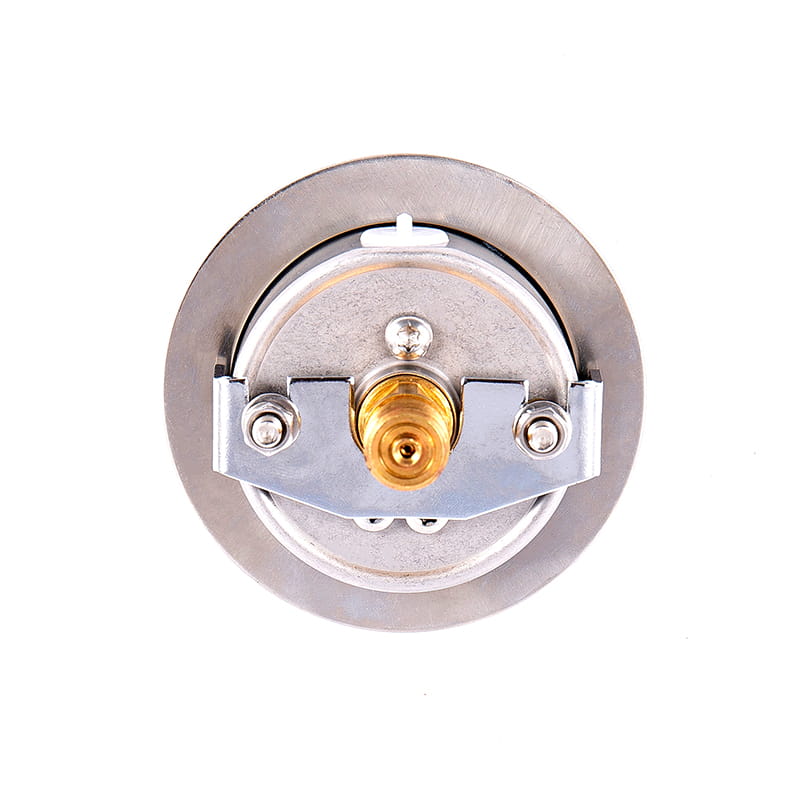

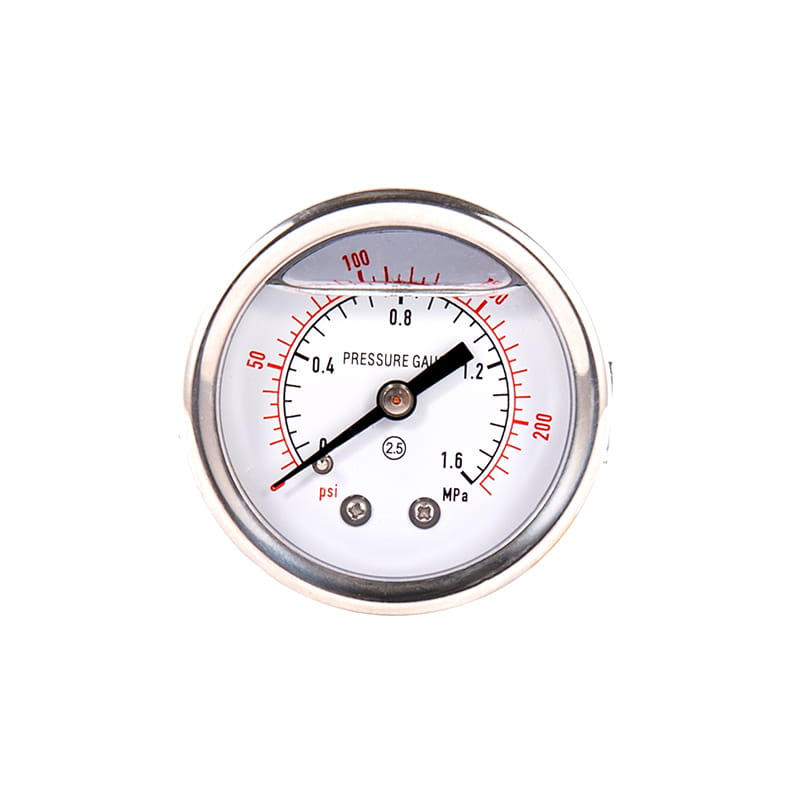

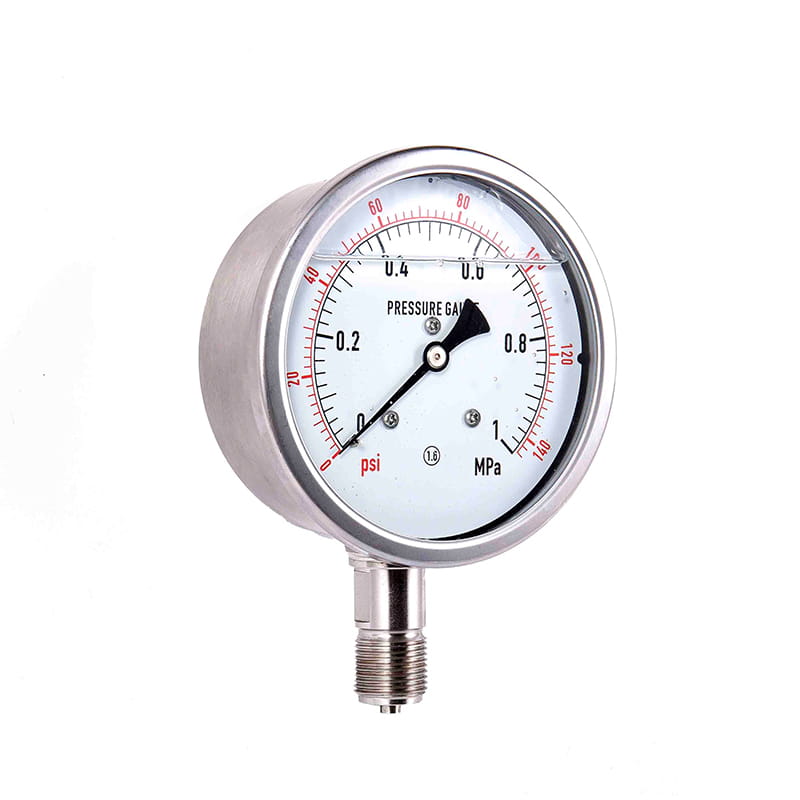

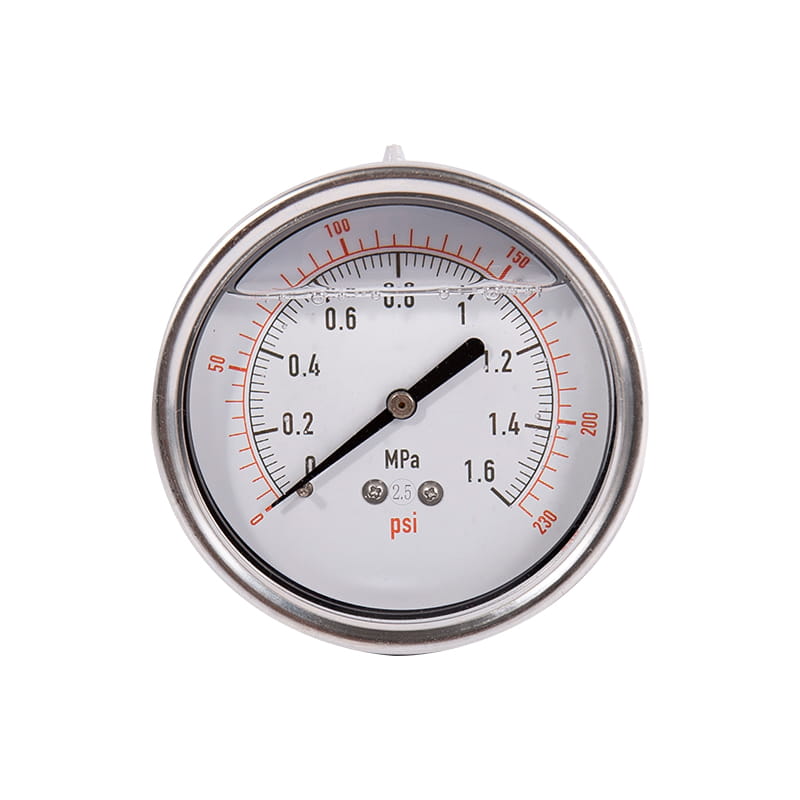

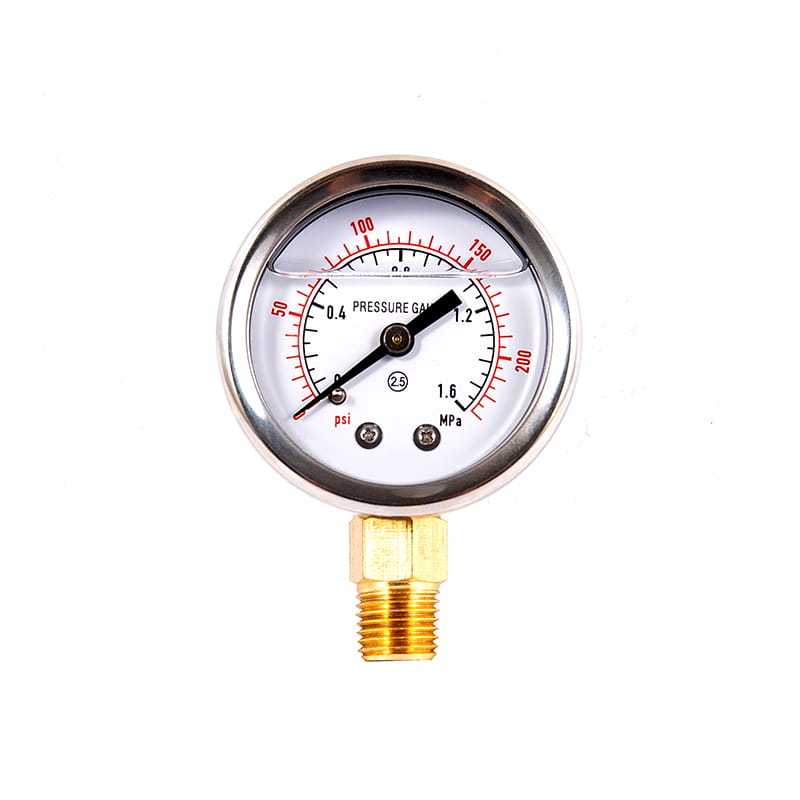

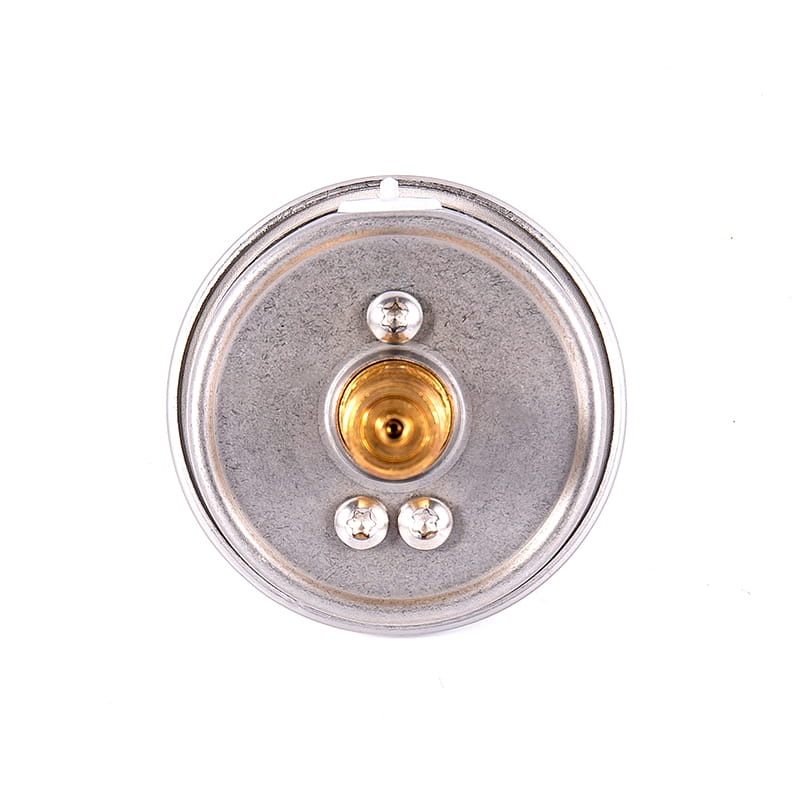

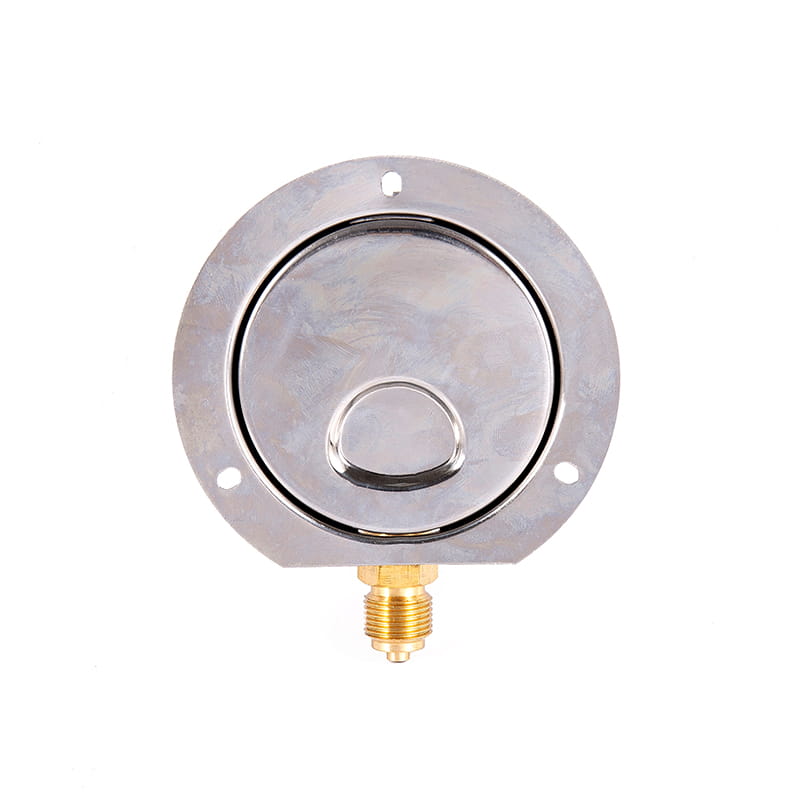

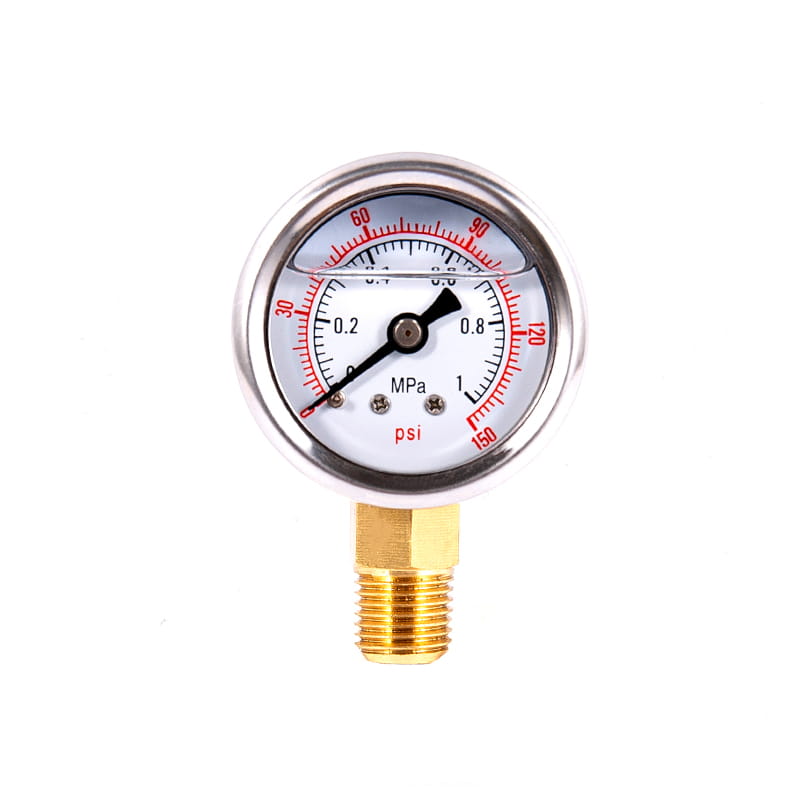

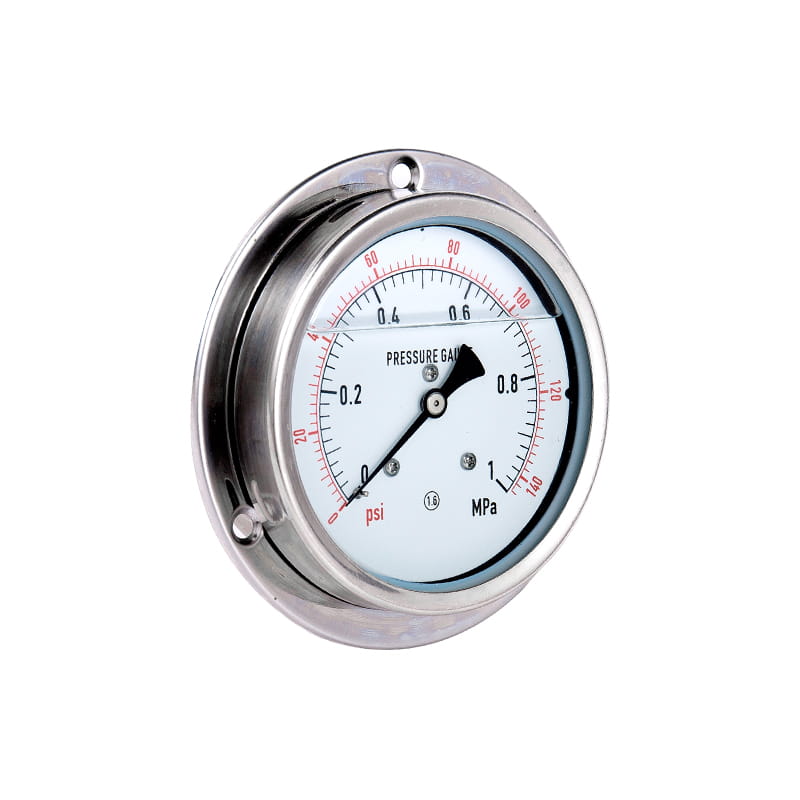

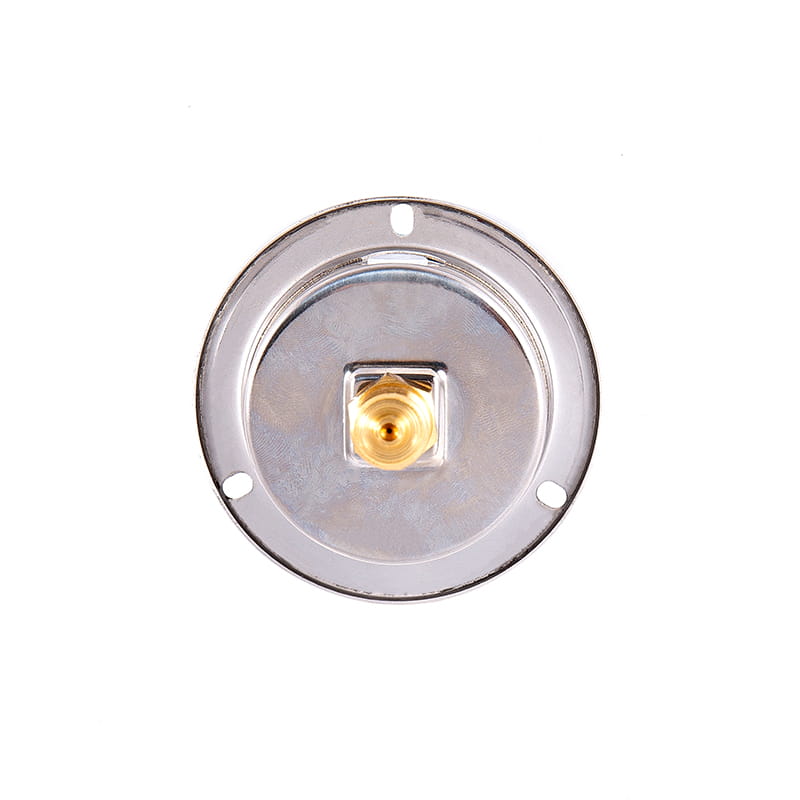

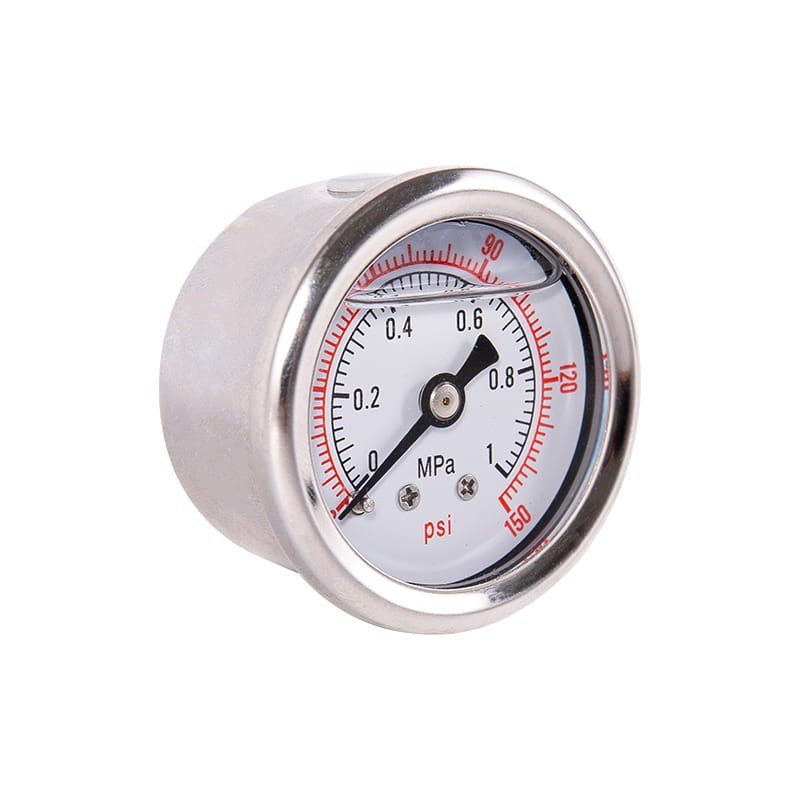

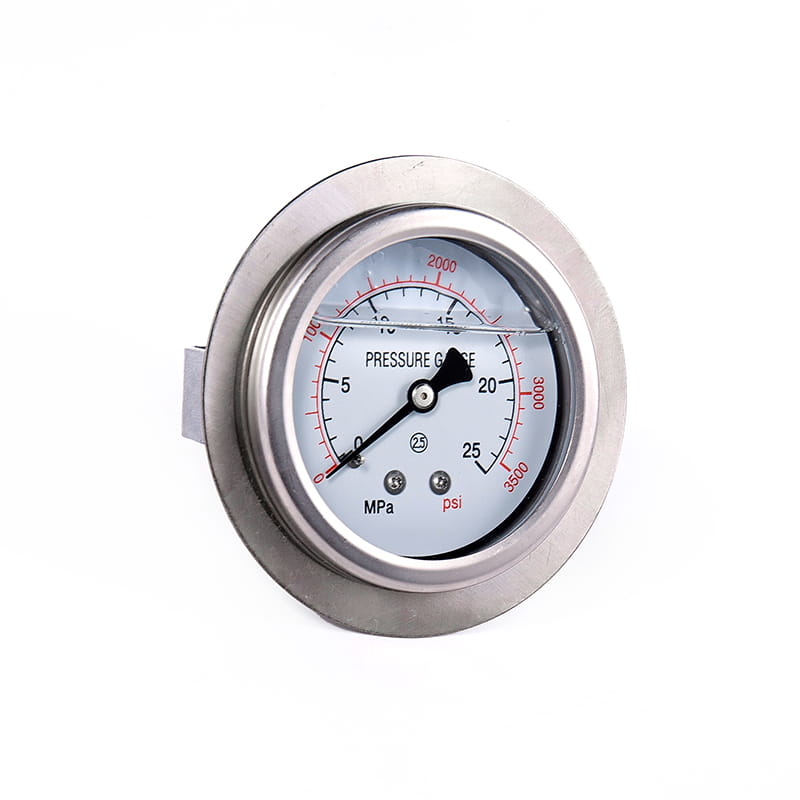

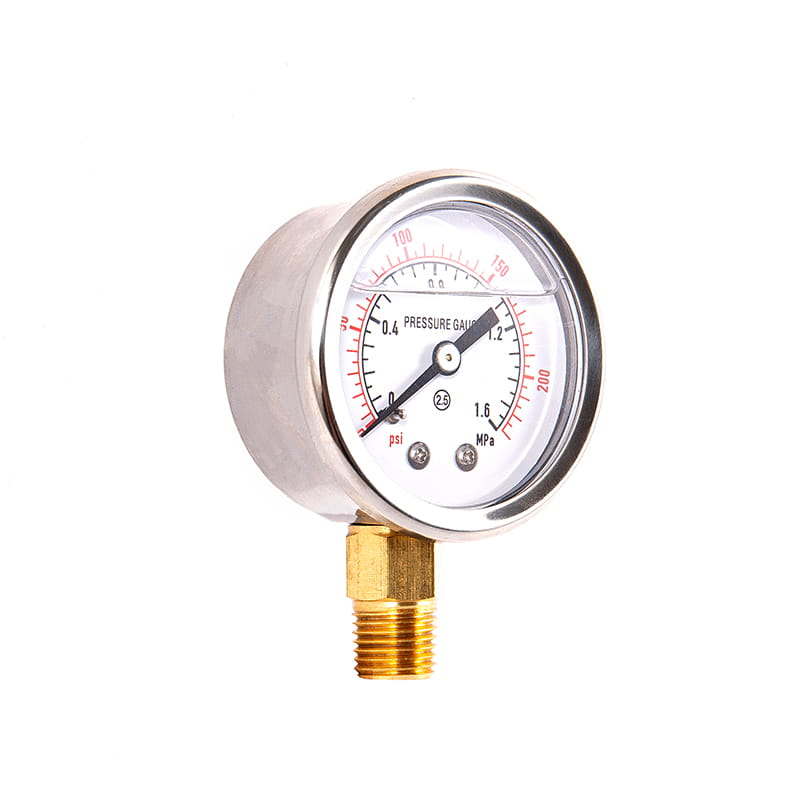

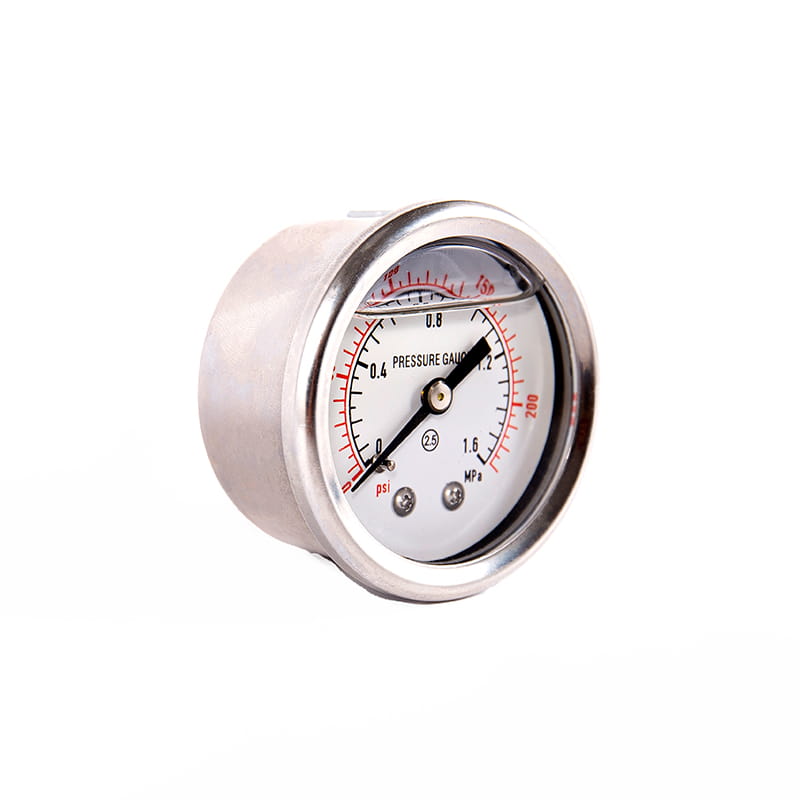

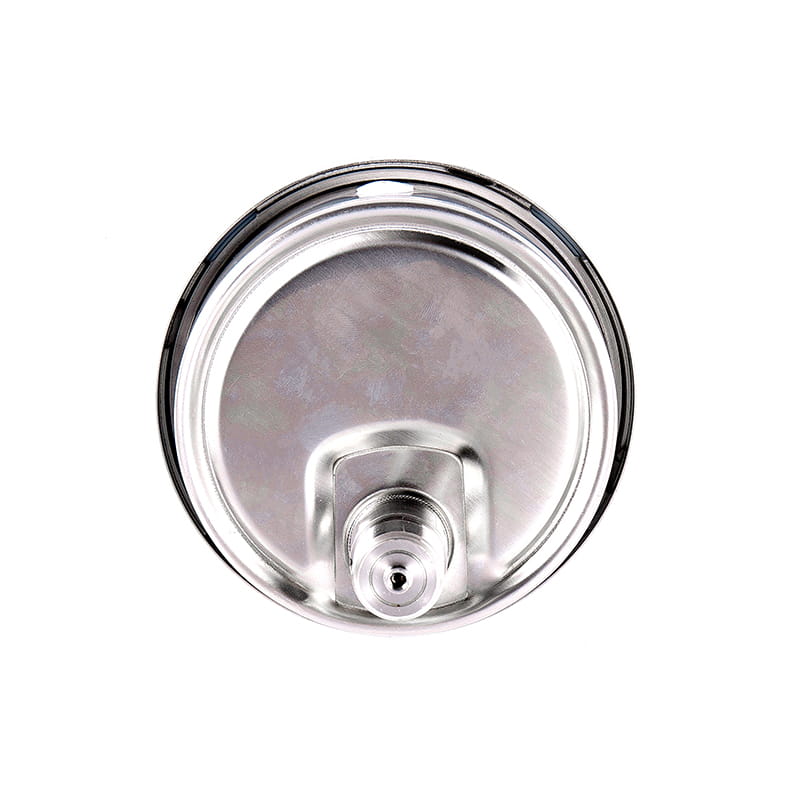

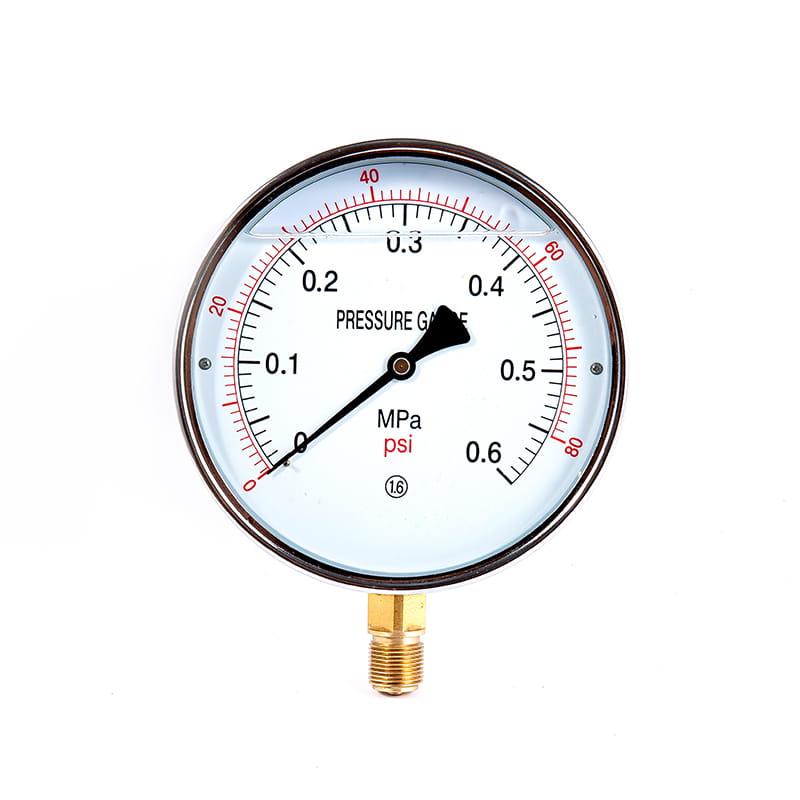

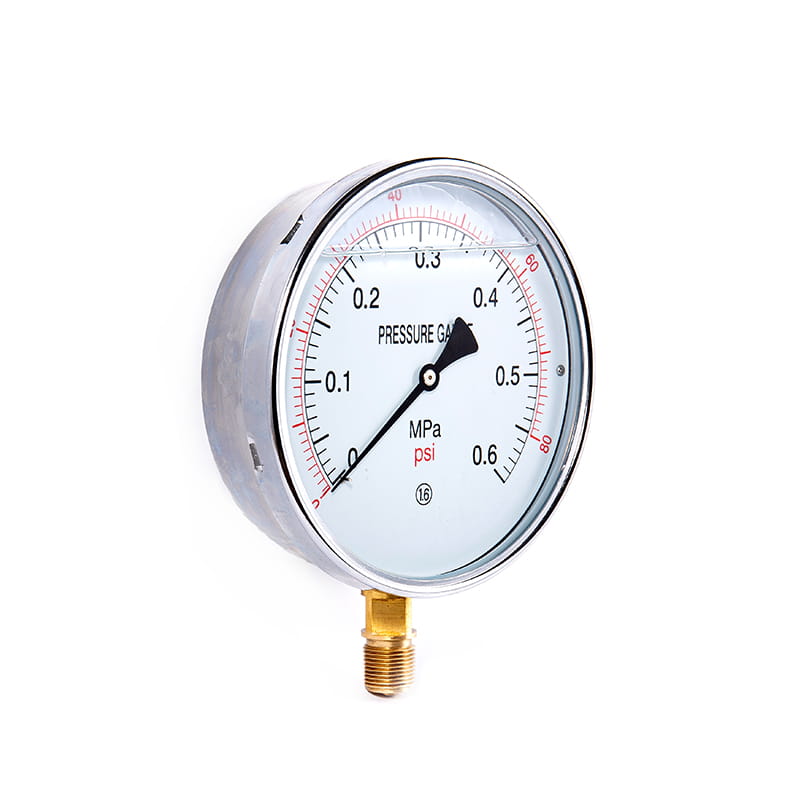

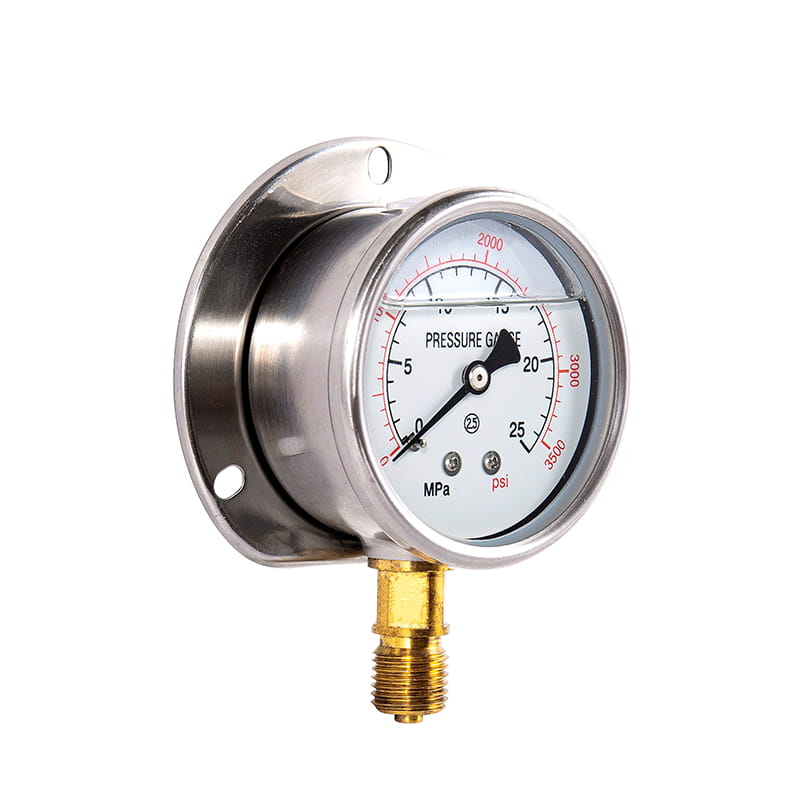

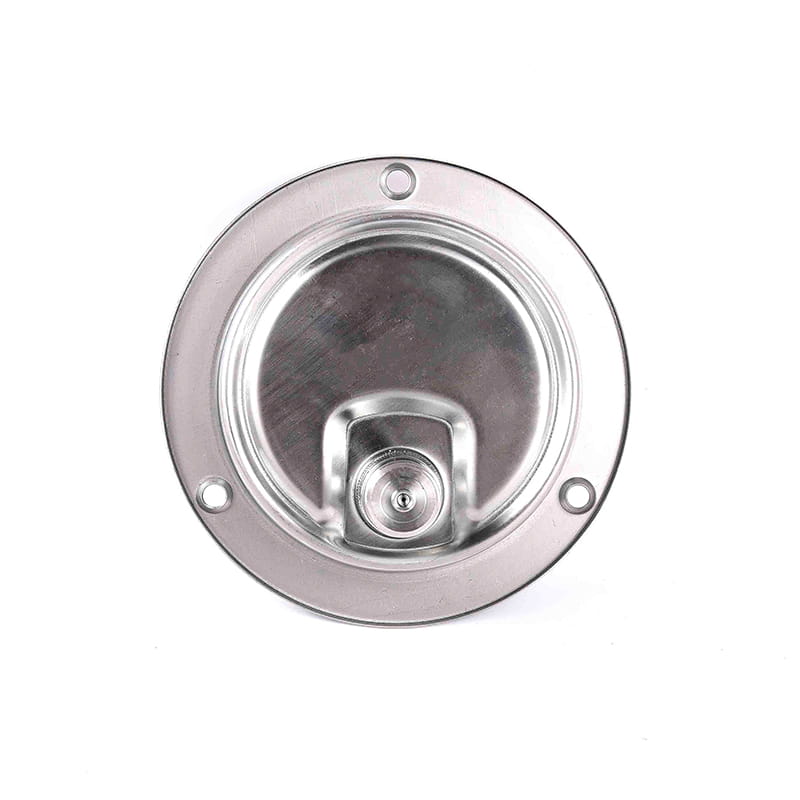

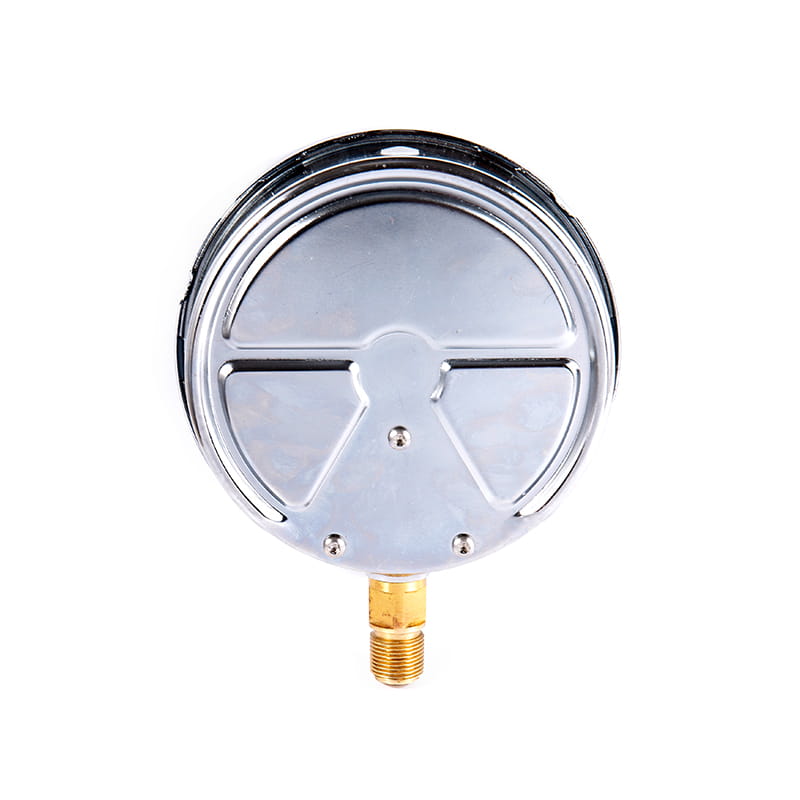

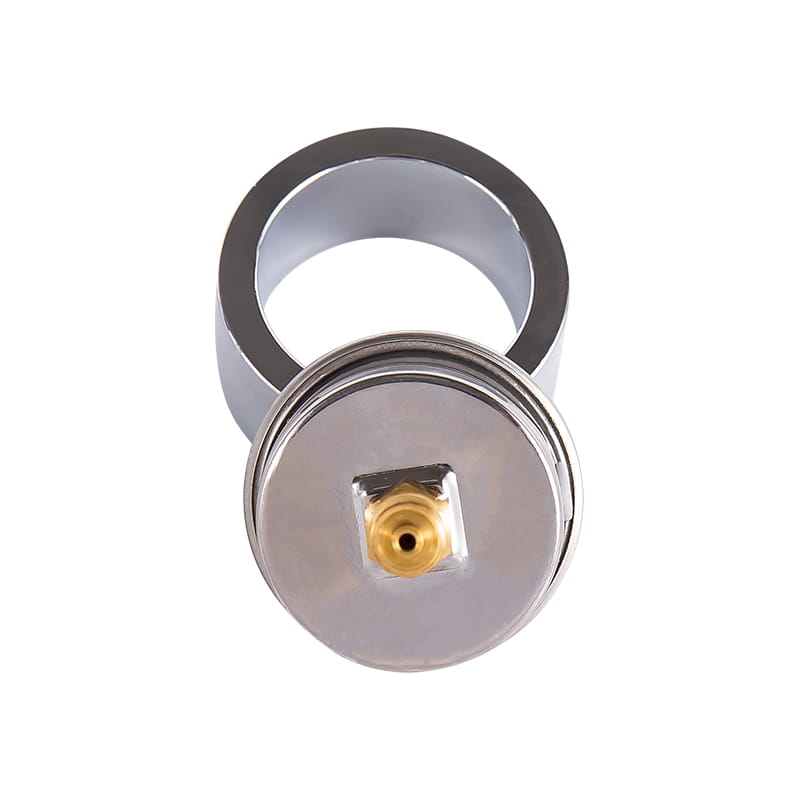

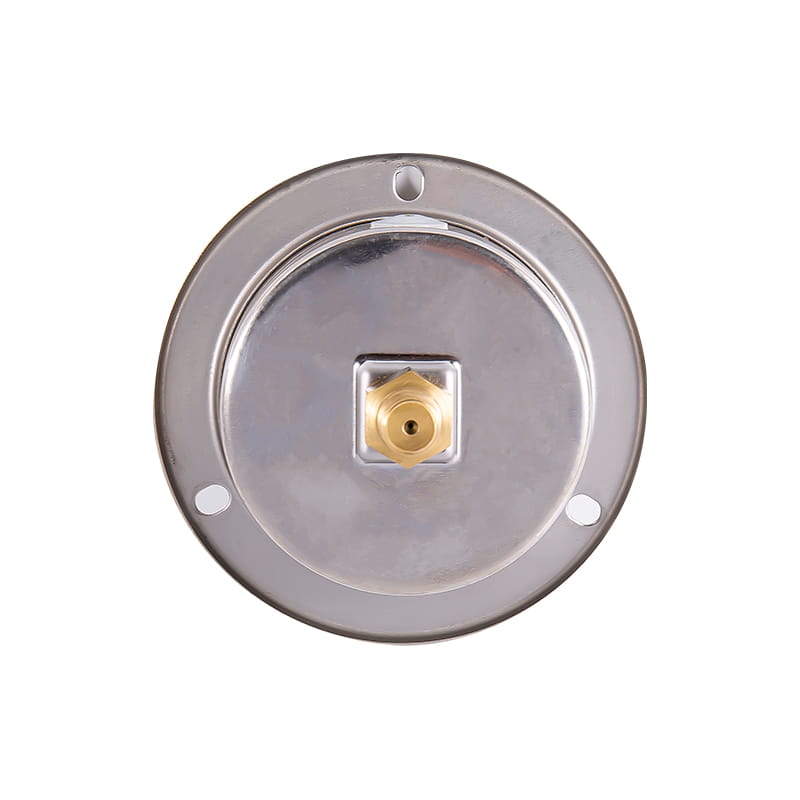

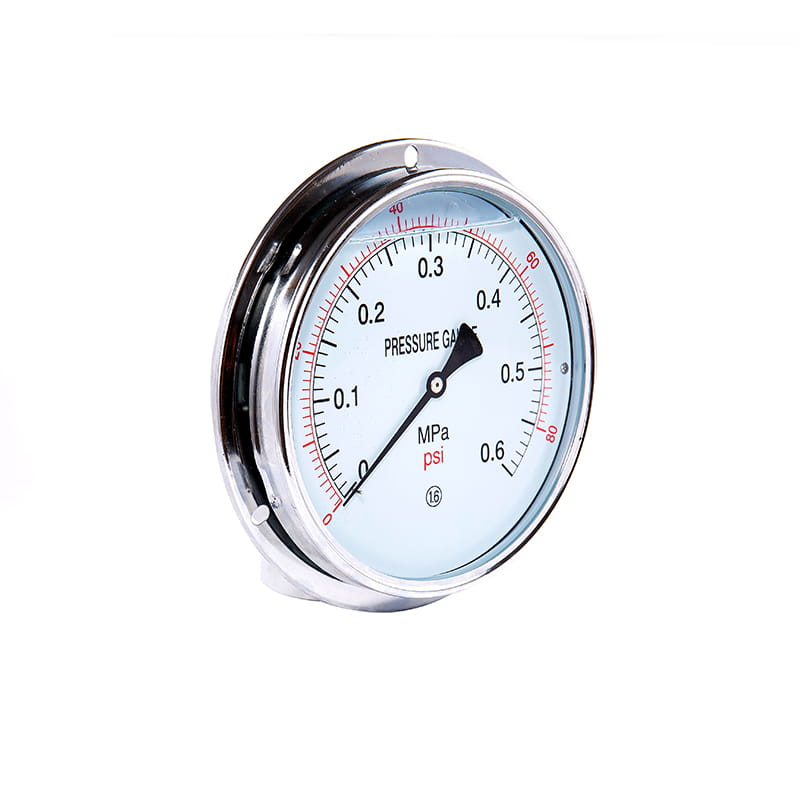

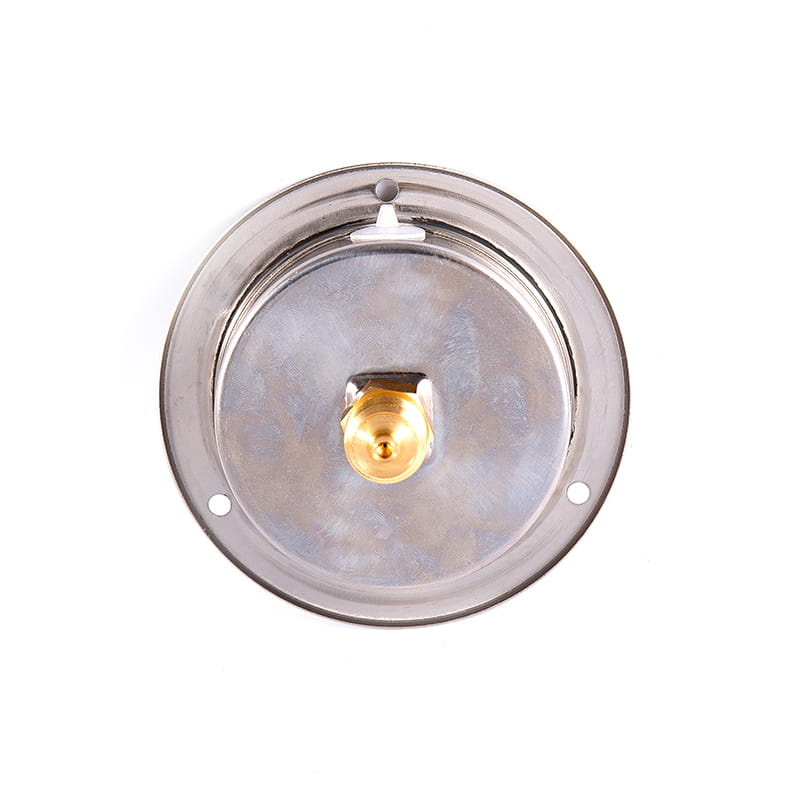

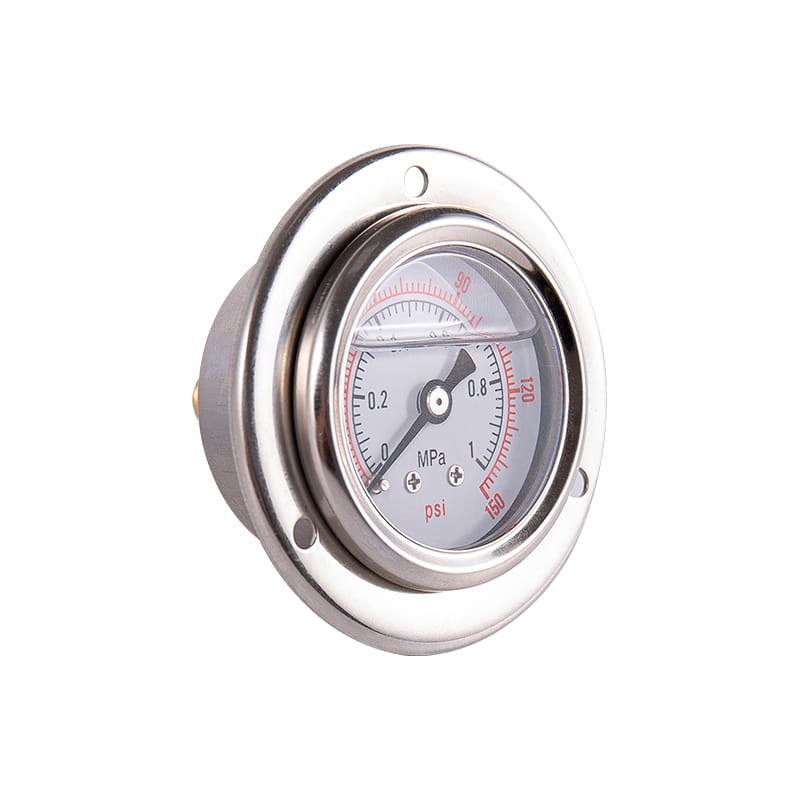

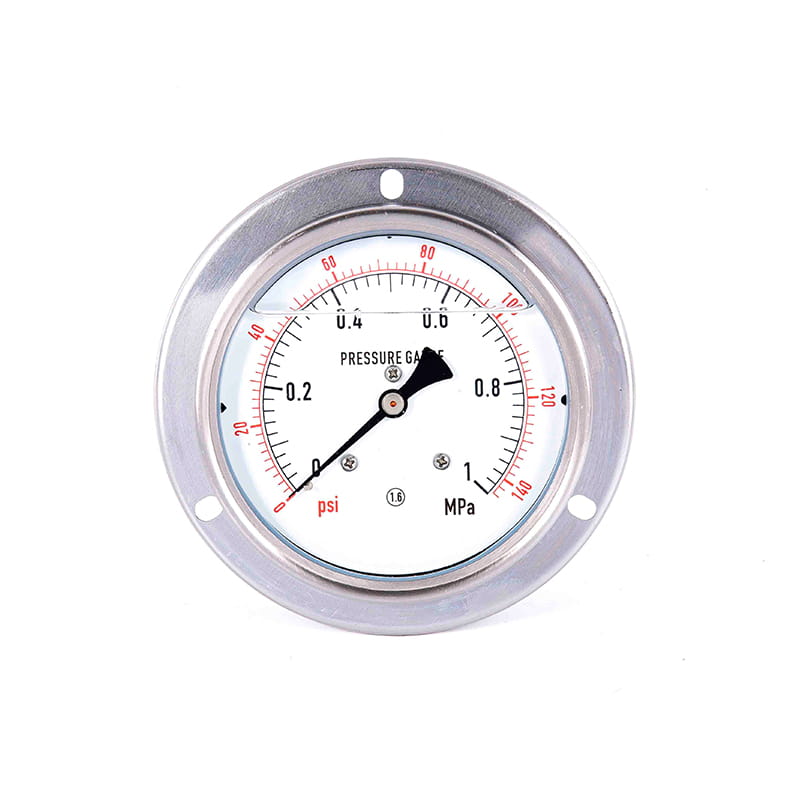

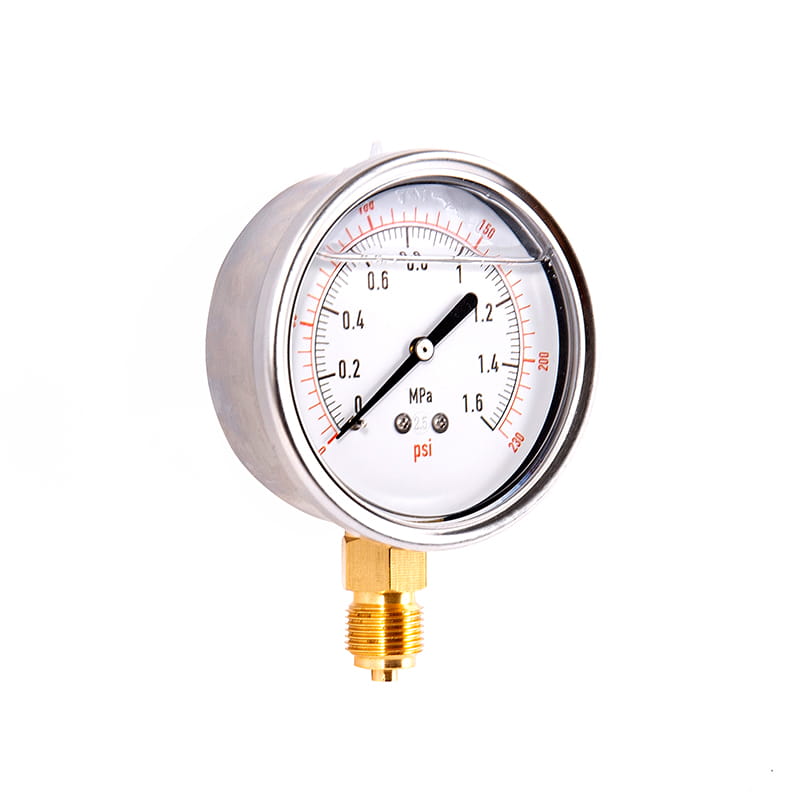

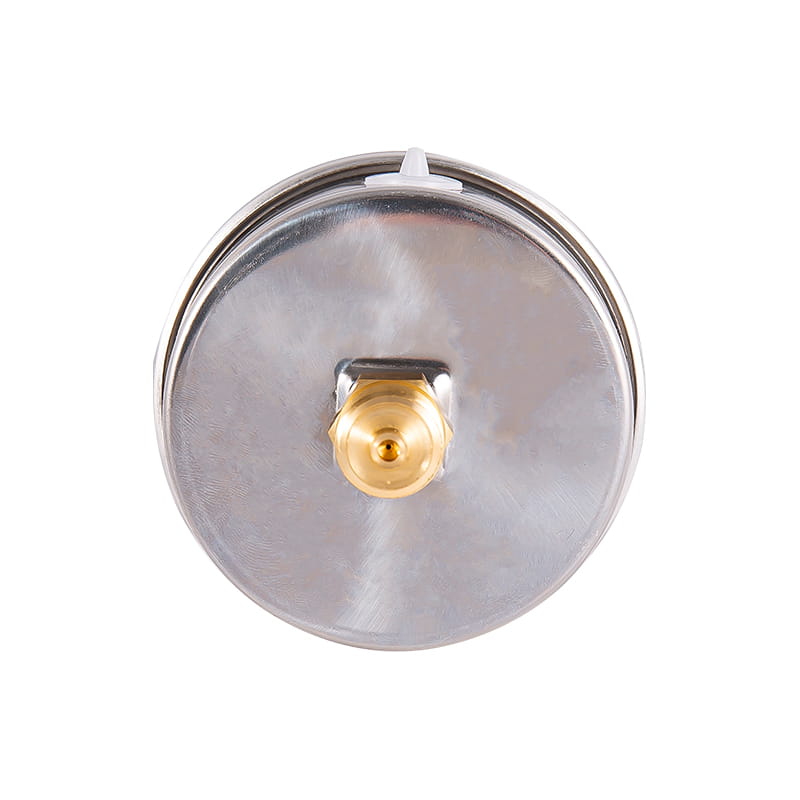

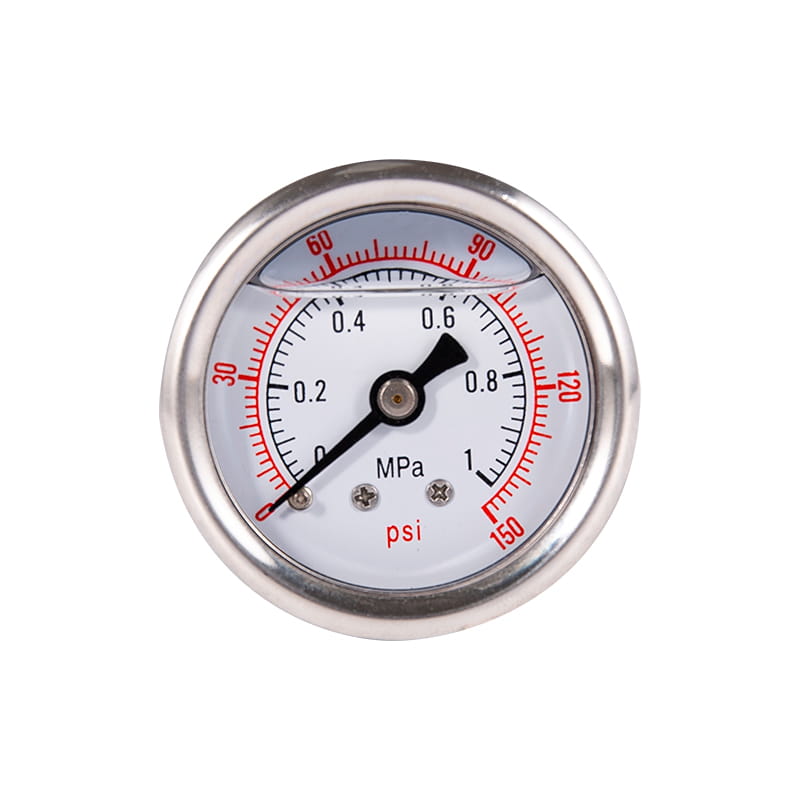

◆ Модель: YN40 YN50 YN60 YN75 YN100 YN150
◆ Использование: Эта серия инструментов обладает хорошей шоковой сопротивлением, особенно подходит для мест с сильной вибрацией экологической машины, и может противостоять сильной пульсации, шока и внезапной разгрузки среднего давления. Он подходит для измерения давления жидкости, газа или пара, который не имеет опасности взрыва, не кристаллизуется, не затвердевает и не оказывает коррозионного воздействия на медный и медный сплав. Инструмент указывает стабильные и четкие показания. Он широко используется в тяжелой технике, горнодобывании, нефтью, химической промышленности, металлургии, электроэнергетике и других отделениях.
◆ В практическом применении, в соответствии с особыми характеристиками различных средств массовой информации (таких как запрет на нефть, огнеупорная, устойчивая к коррозии и т. Д.), Требования инструмента различны, поэтому эта серия инструментов получает много соответствующих специальных инструментов, их номинальный диаметр, тип установки, разъема, уровень точности, измерительный диапазон и т. Д. Определяют сейзм (шоковой) дал.
2.1 Подходит для измерения давления легковоспламеняющихся и взрывоопасных сред. Строго запрещено контактно с жирными легковоспламеняющимися веществами. Обезжиривающее лечение проводится перед тем, как покинуть фабрику и испытать, чтобы быть свободным от смазки.
2.1.1 yon-устойчивый
2.1.2 YHN SERIC SERCE-устойчивое (сейсмическое) датчик давления водорода
2.1.3 yyn ряд амортизационного (ударного) ацетиленового датчика давления
2.2 Используемые материалы устойчивы к коррозии среды, или инструмент не влияет на среду и гарантирует, что элементы обнаружения и интерфейсы чистые и свободные от жира.
2.2.1 Ян серия амортизационных (шоковых) датчика давления аммиака
2.2.2 Серия амортизационных (шока) азота.
◆ Технические параметры:
| Номер модели | YN40 | YN50 | YN60 | YN75 | YN100 | YN150 | |
| Номинальный диаметр | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | |
| Форма установки | Ⅰ | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | |
| Ⅲ | * | * | * | * | / | / | |
| Ⅳ | / | / | * | / | * | * | |
| Ⅴ | * | * | * | * | / | / | |
| Ⅵ | / | / | * | * | * | * | |
| Разъем | М10 × 1 | M14 × 1.5 | М20 × 1.5 | ||||
| Класс точности | 2.5 | 1.6 | |||||
| Диапазон измерений （ МПА ） | Вакантный -0.1 ～ 0 Вакуум давления: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Давление: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||
| Условия использования окружающей среды | Температура ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃ | ||||||
| Рейтинг вибрации | V. · ЧАС · 4 | ||||||
| МАТЕРИАЛ БОРДЕН ТРУБА | QSN4-0.3 | ||||||
| Защитный класс | IP65 | ||||||
| Стандарты реализации | JB/T6804 | ||||||
| Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя. | |||||||

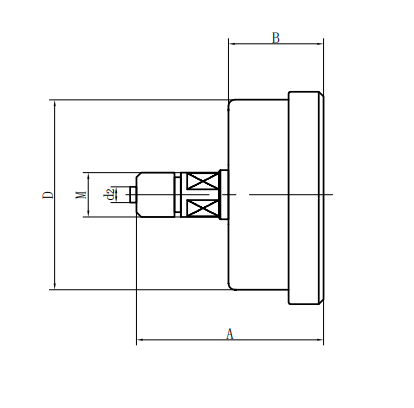

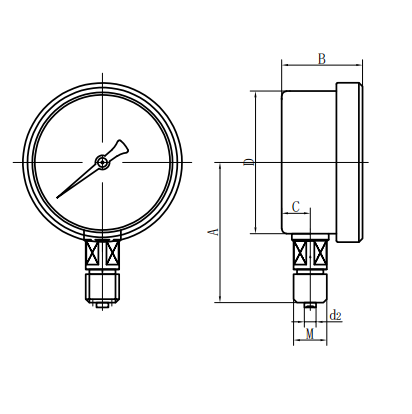

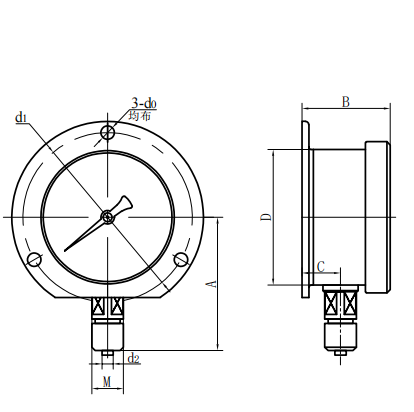

◆ Внешние размеры:

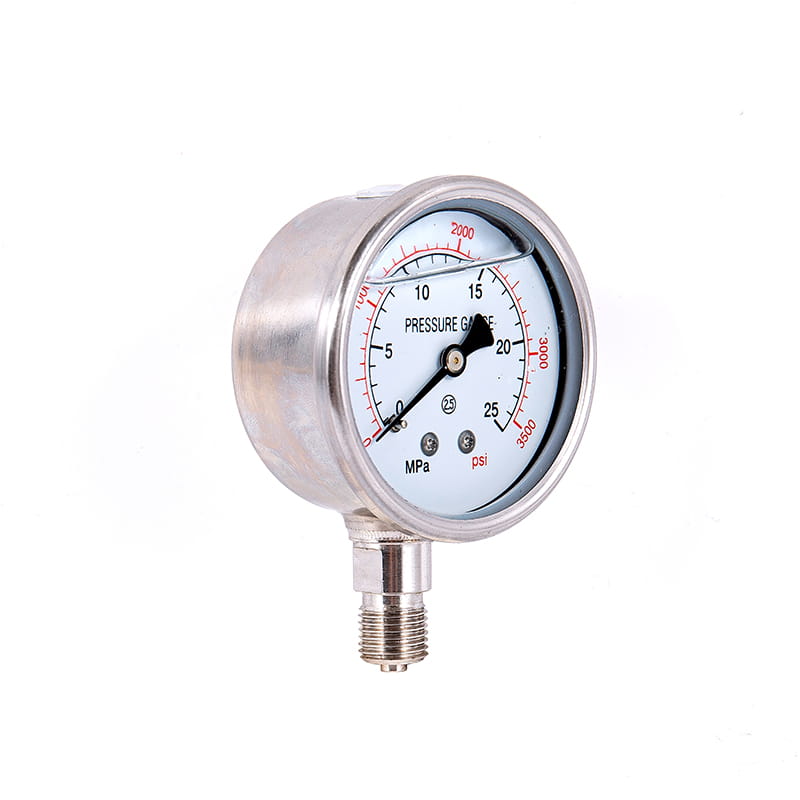

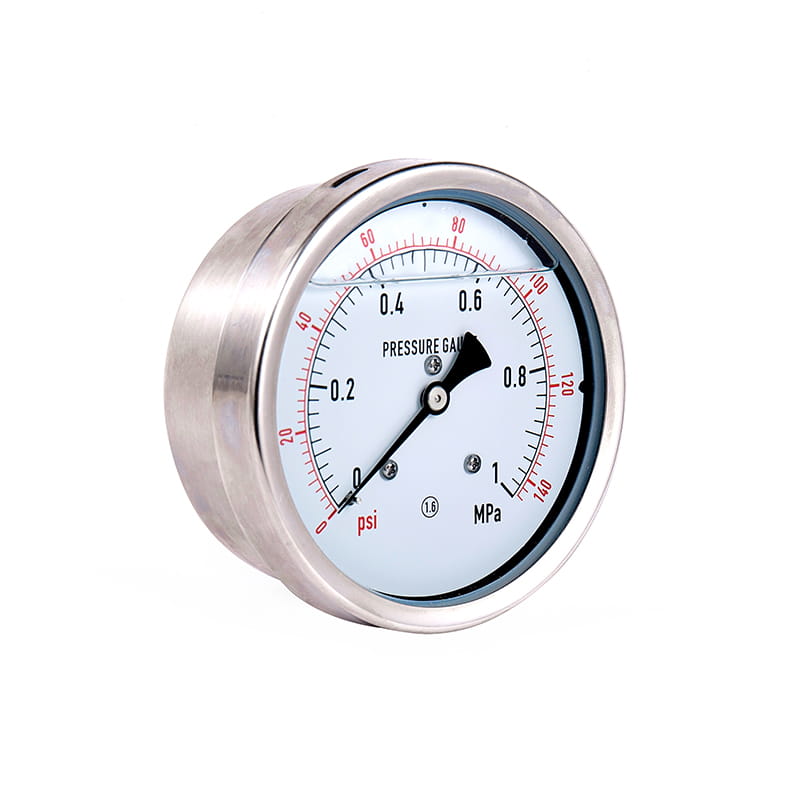

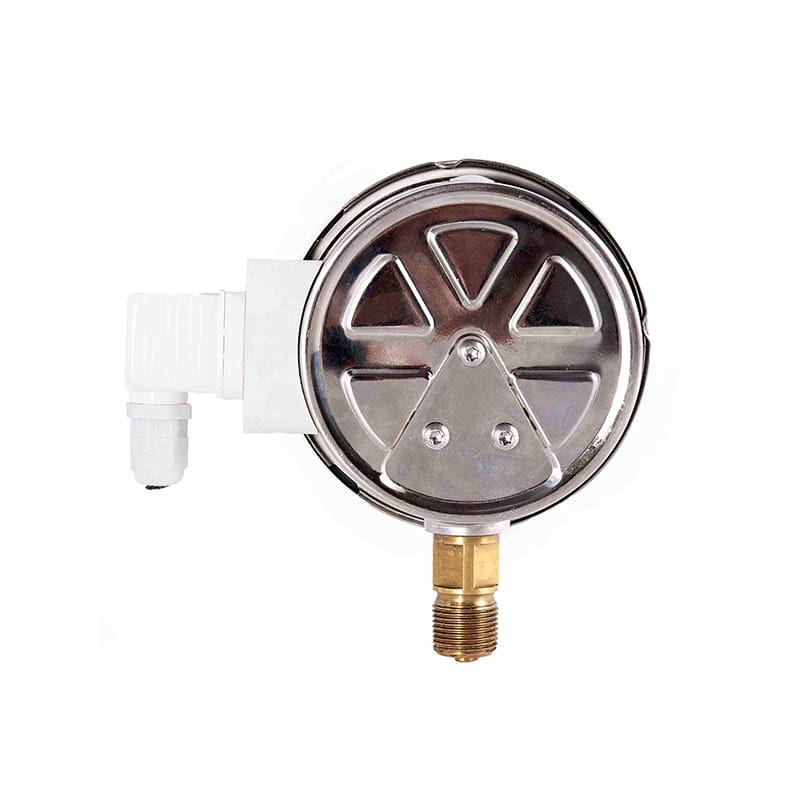

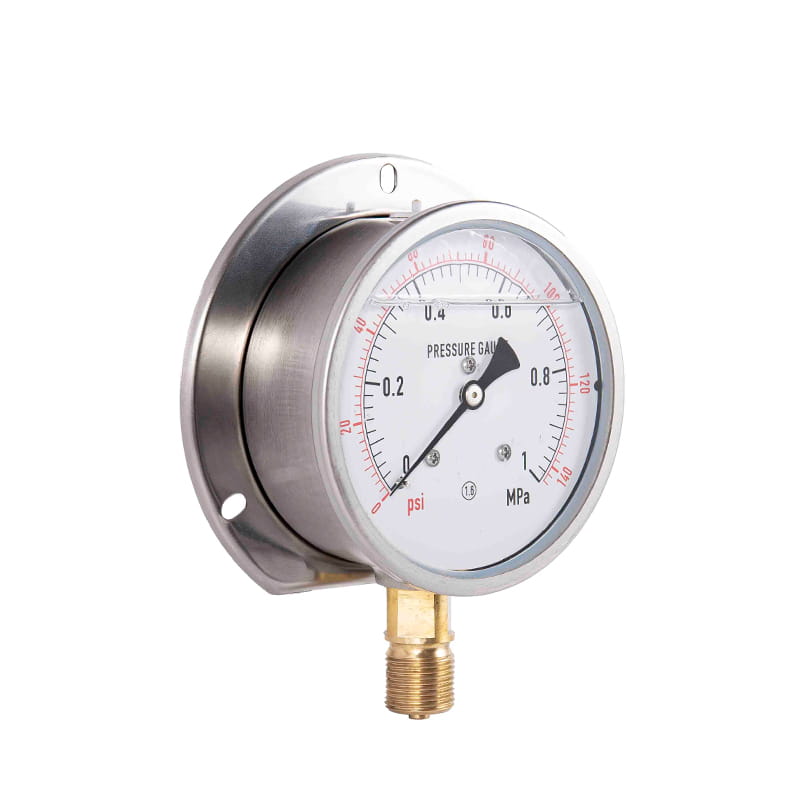

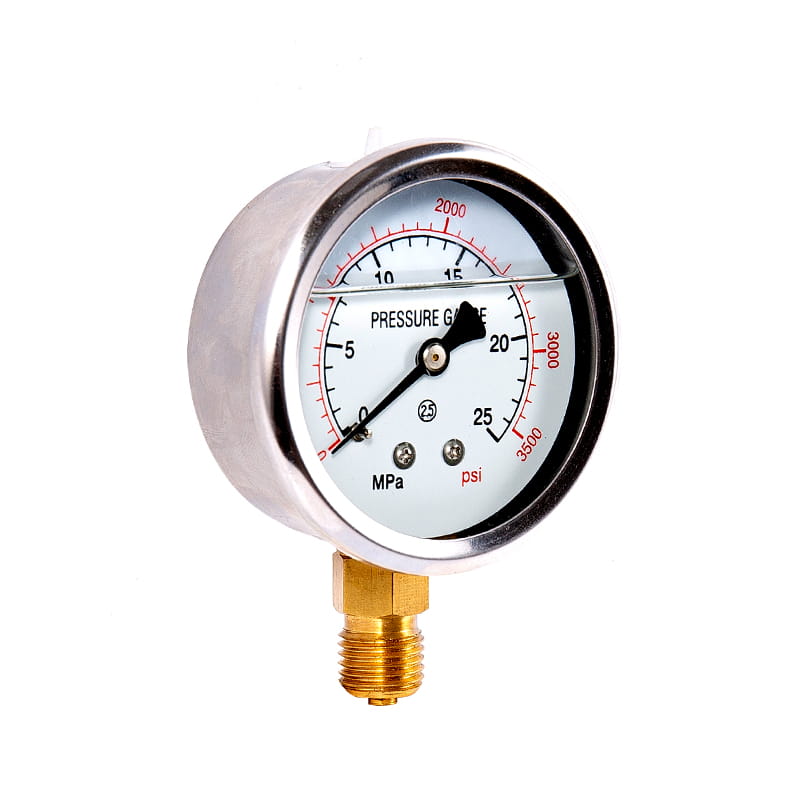

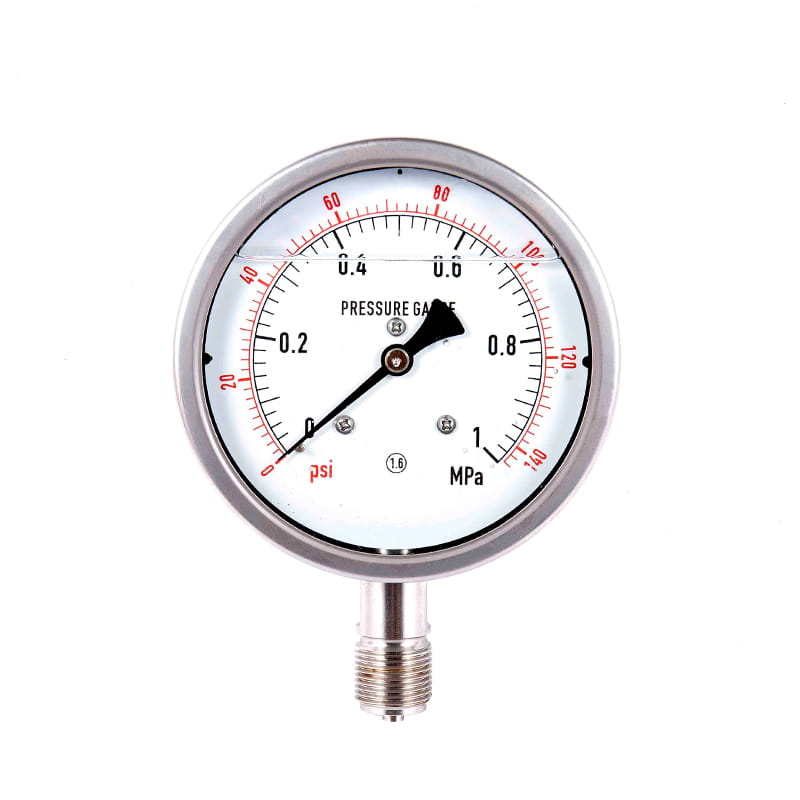

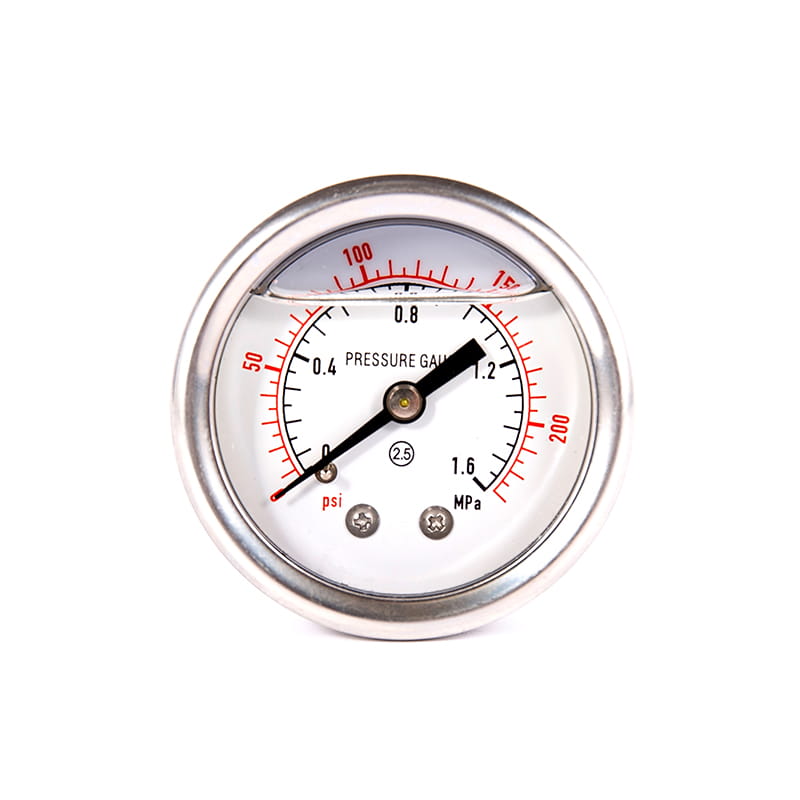

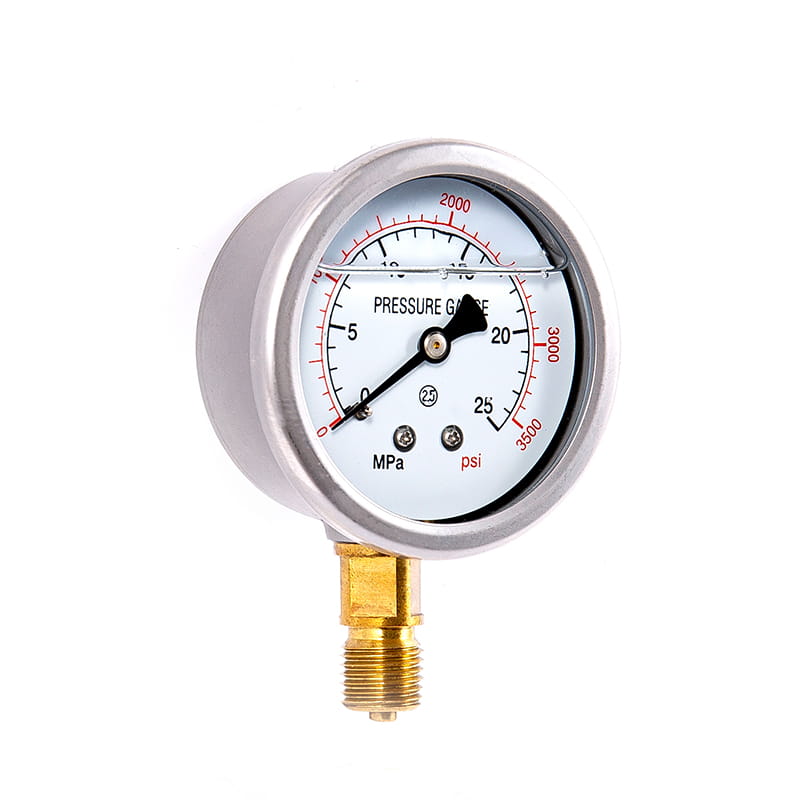

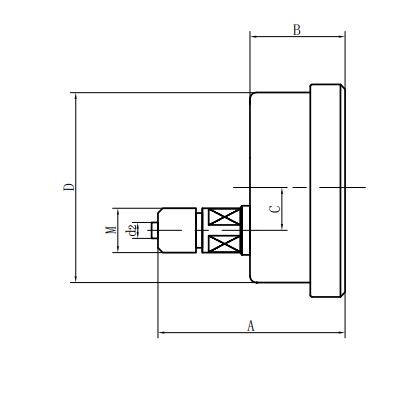

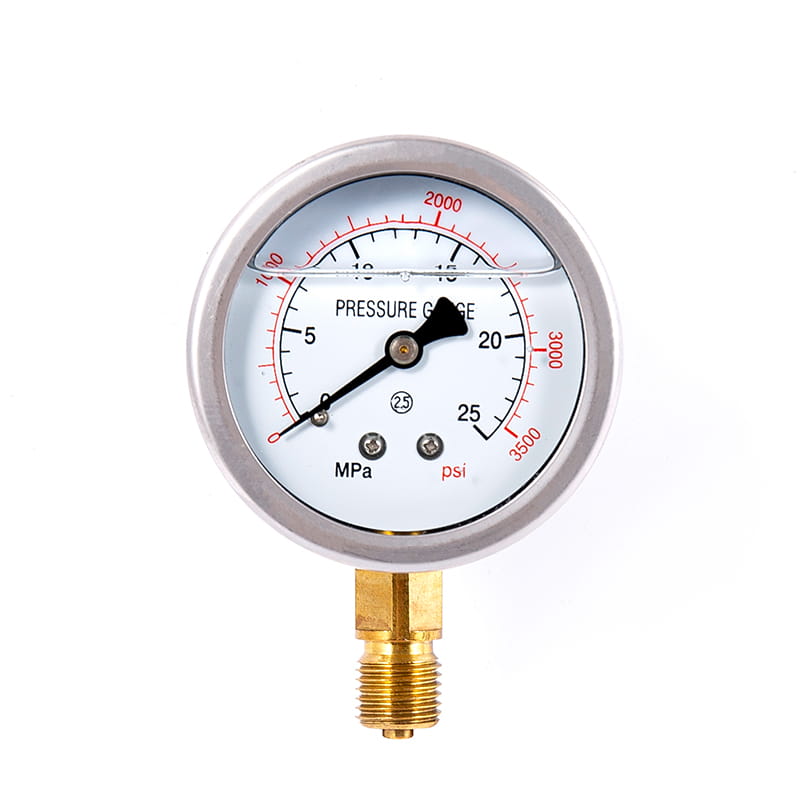

| Радиальный прямой тип (ⅰ) | Осевой эксцентричный прямой тип (ⅱ) |

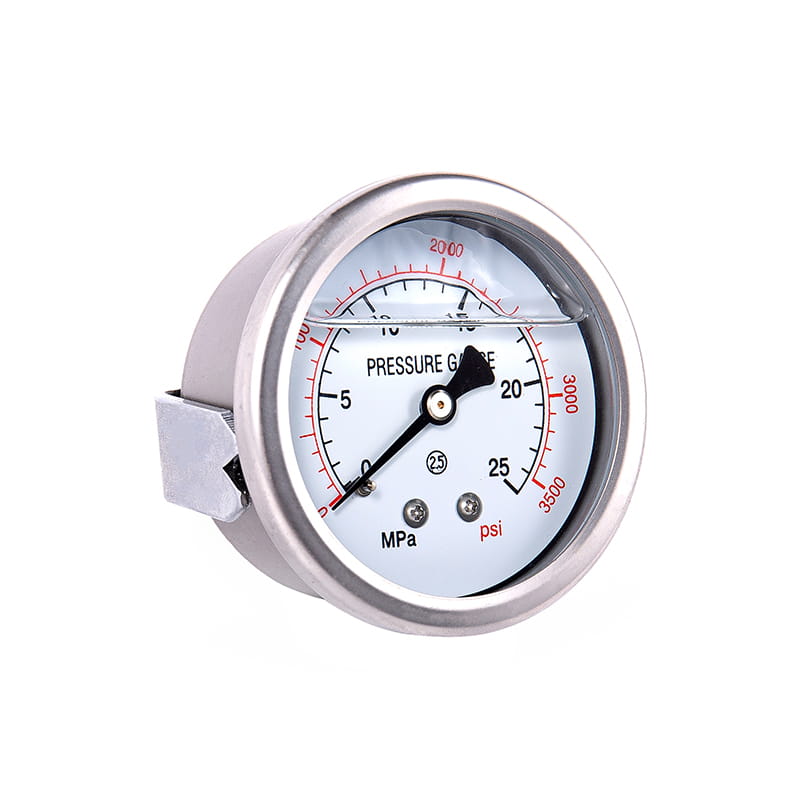

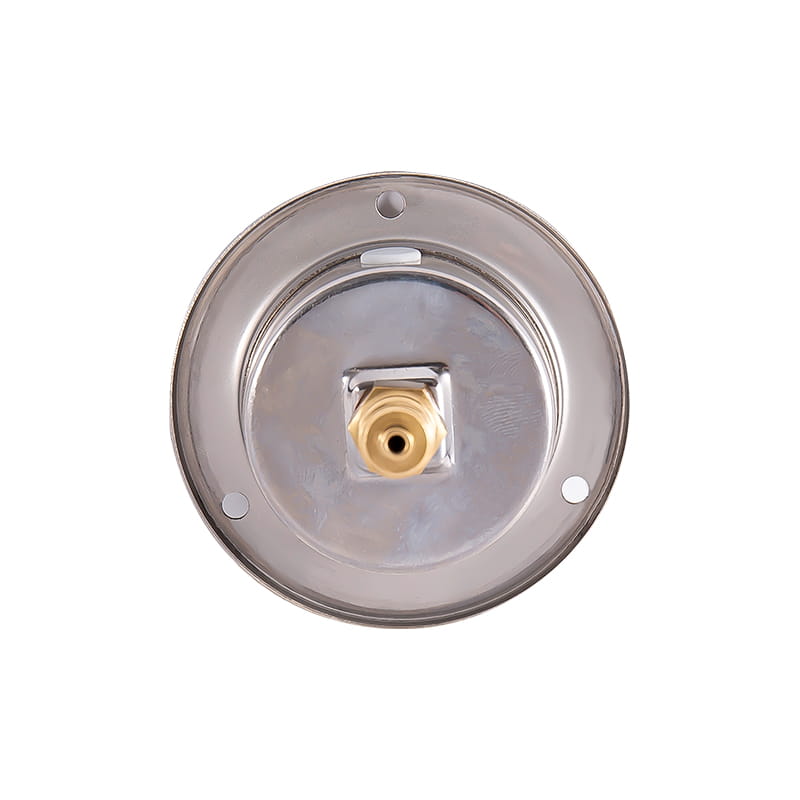

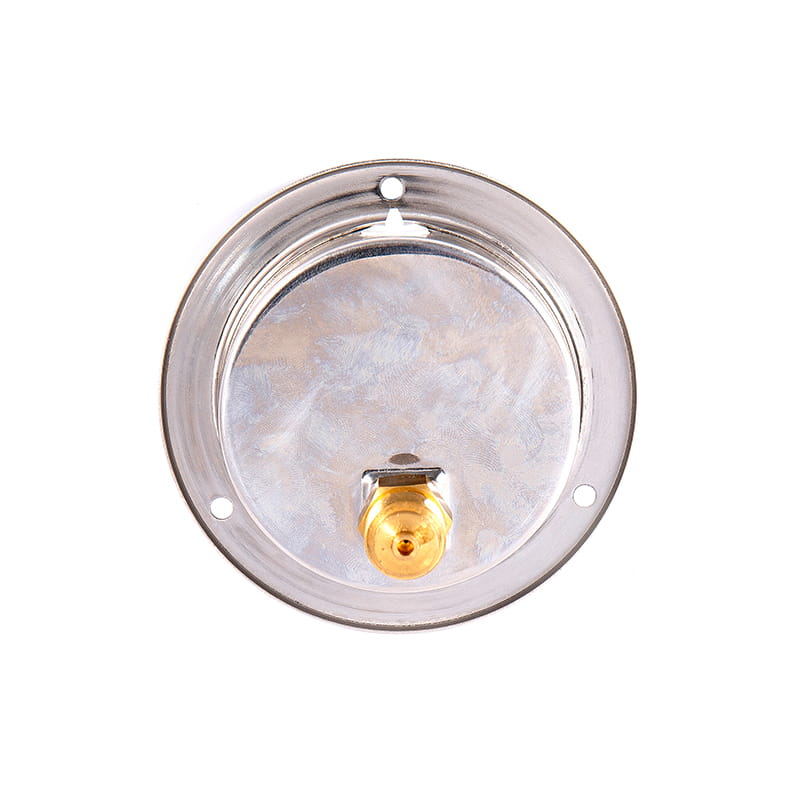

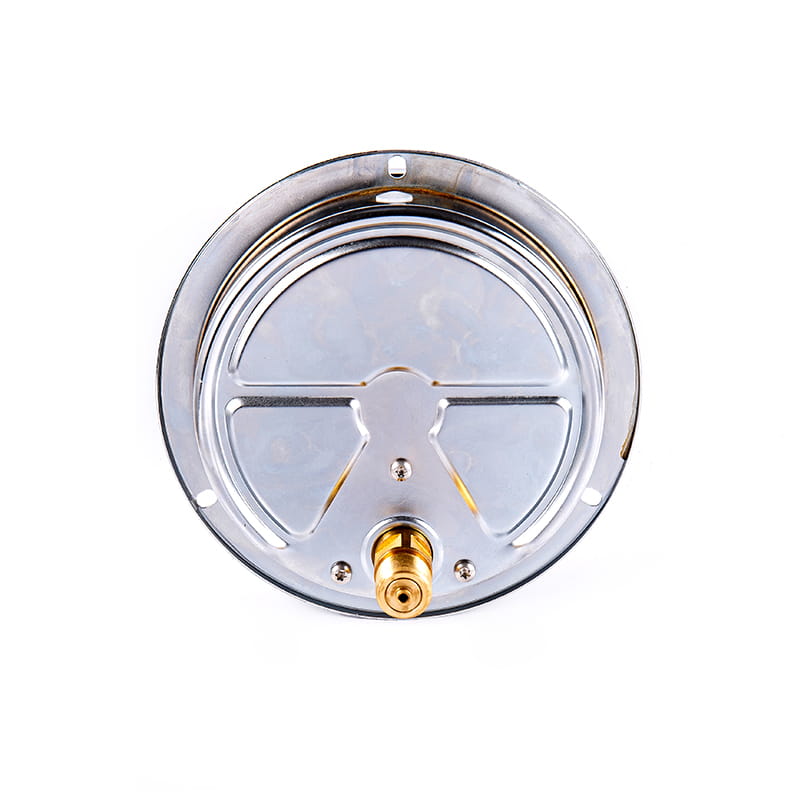

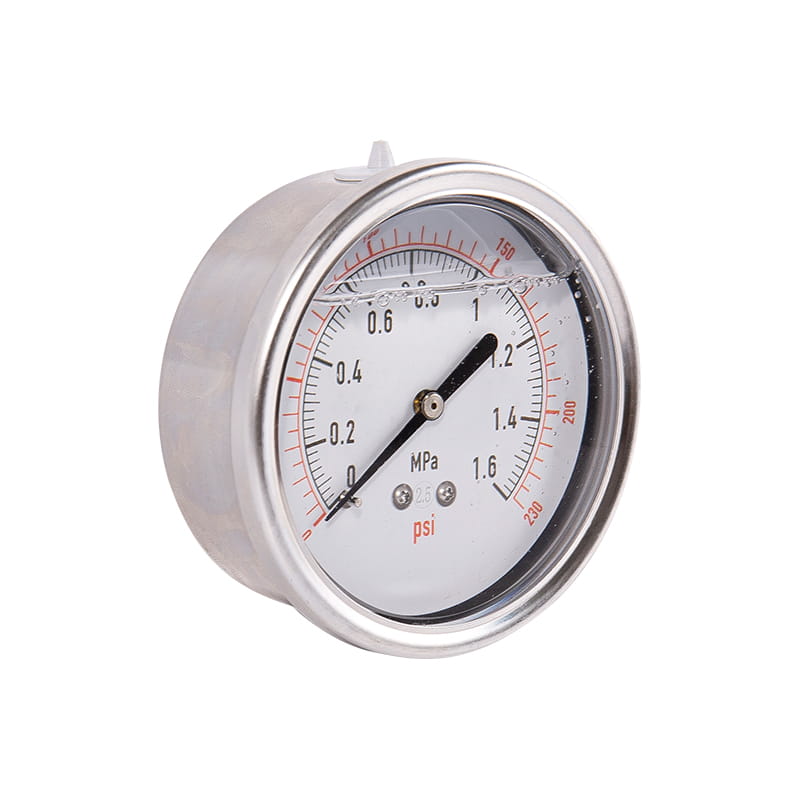

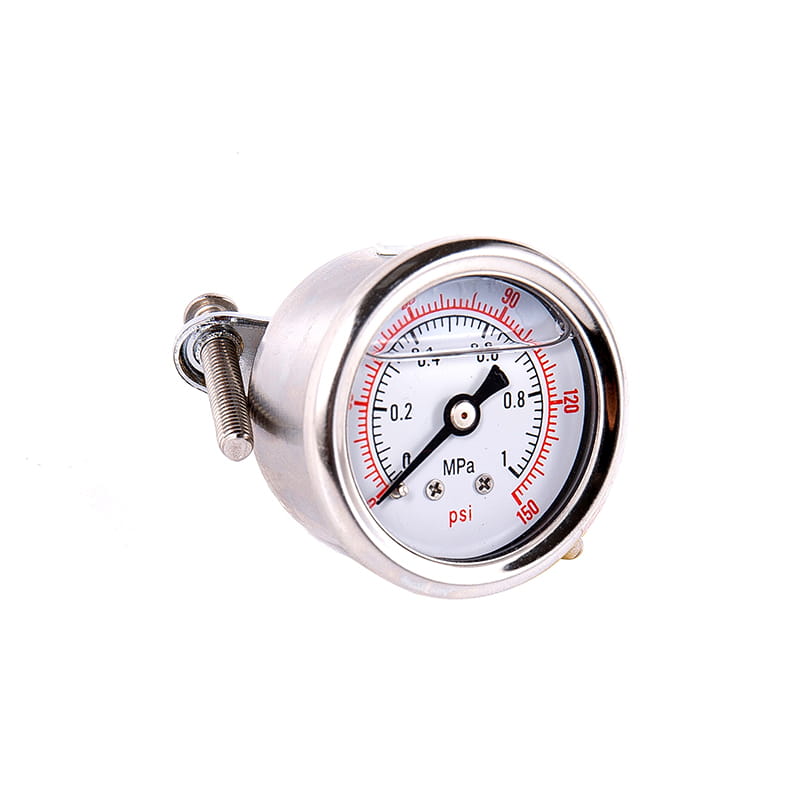

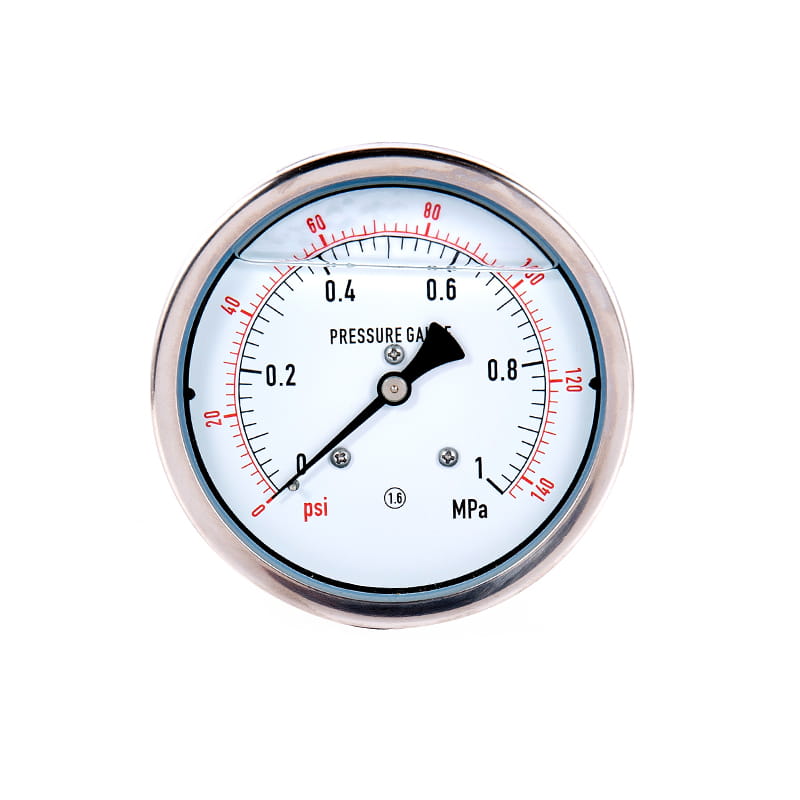

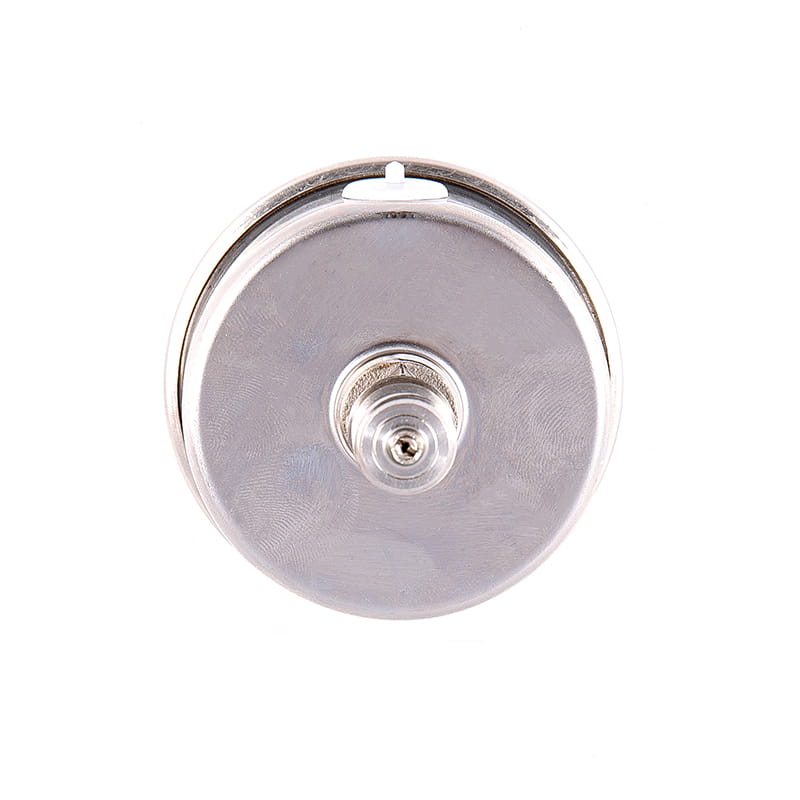

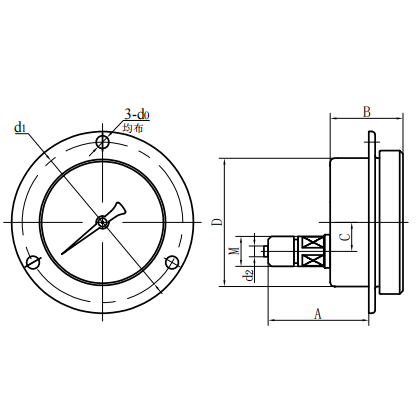

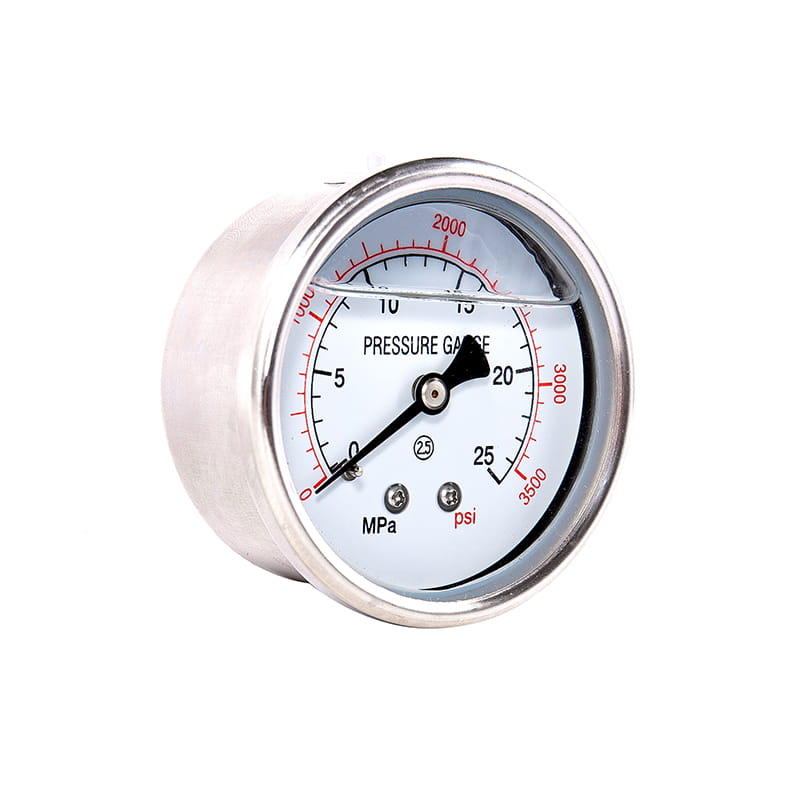

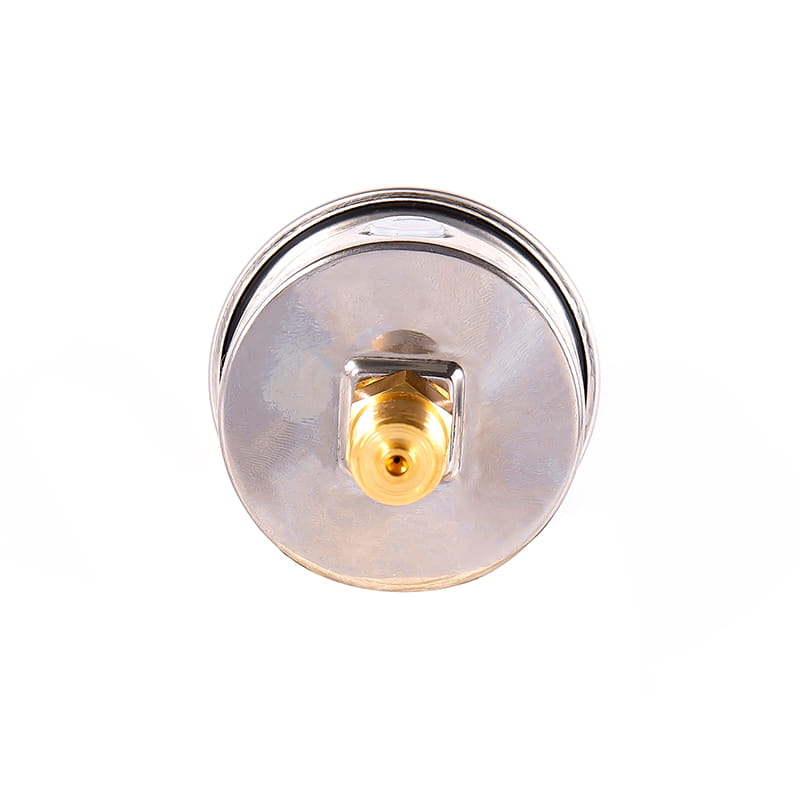

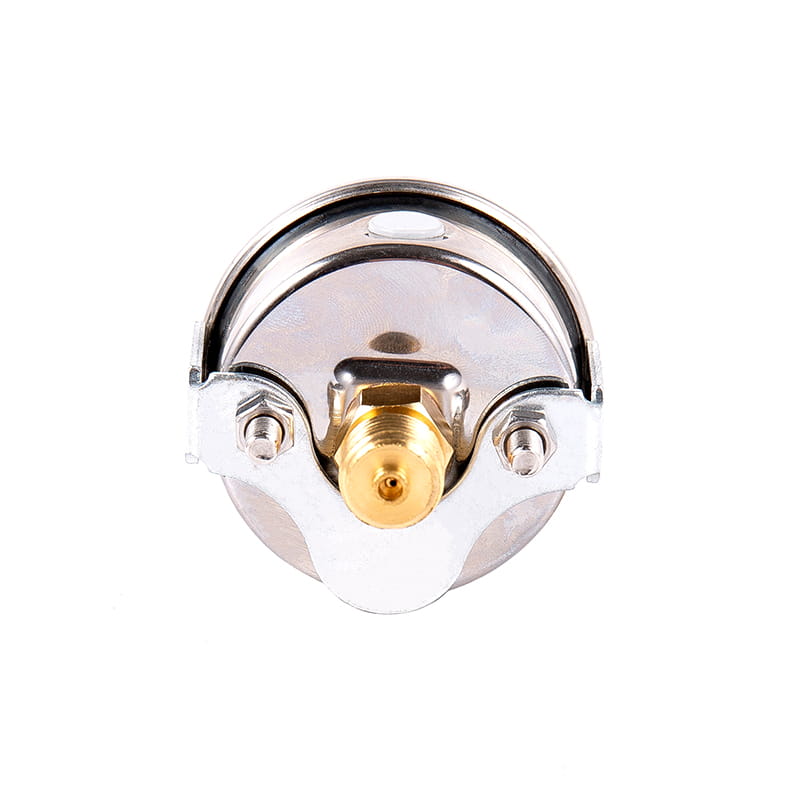

| Осевой концентрический прямой тип (III) | Осевая эксцентричная вставка типа (IV) |

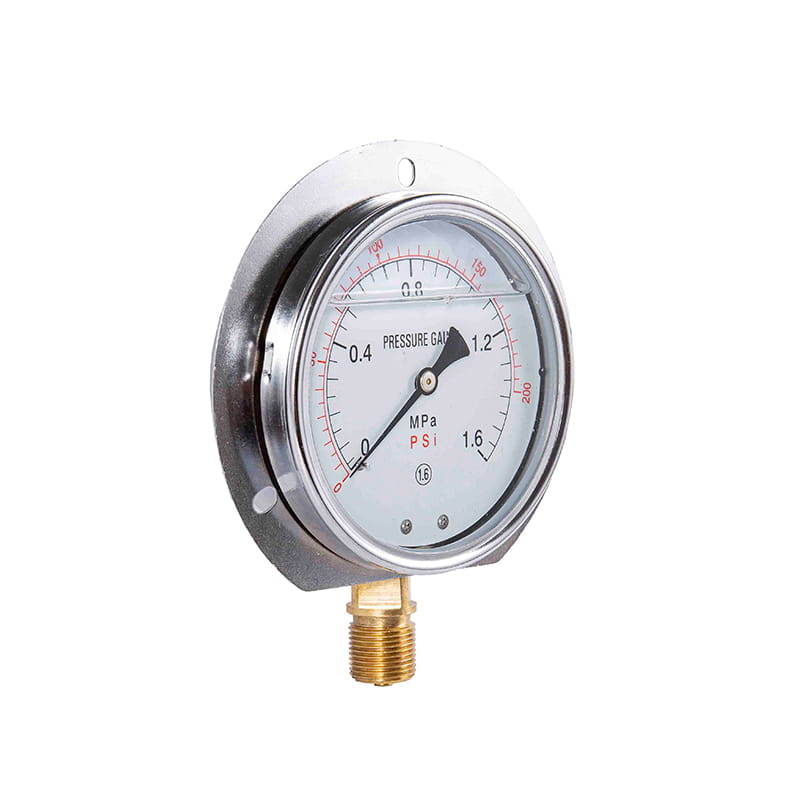

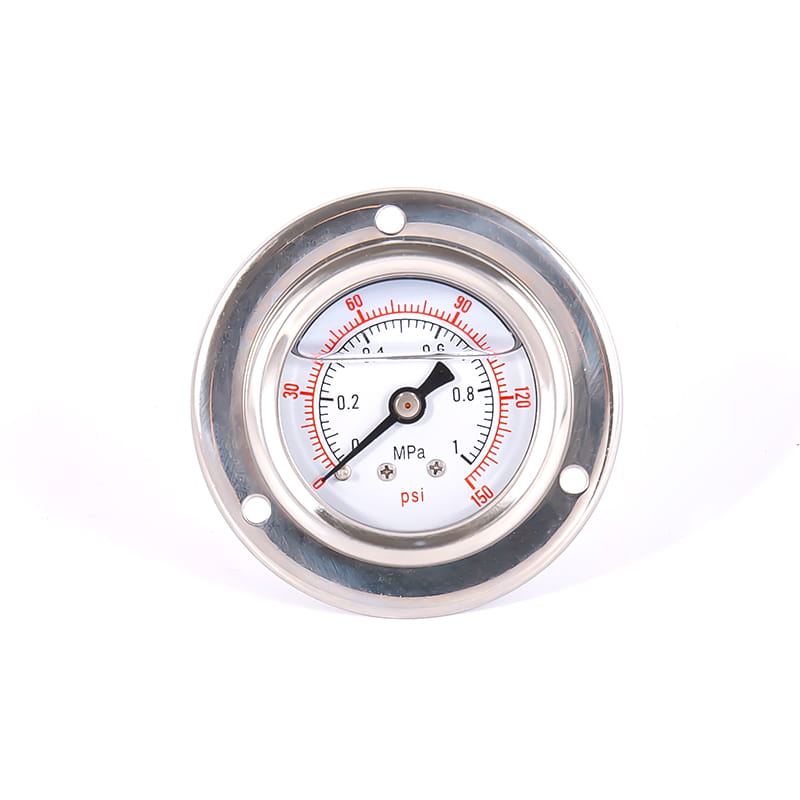

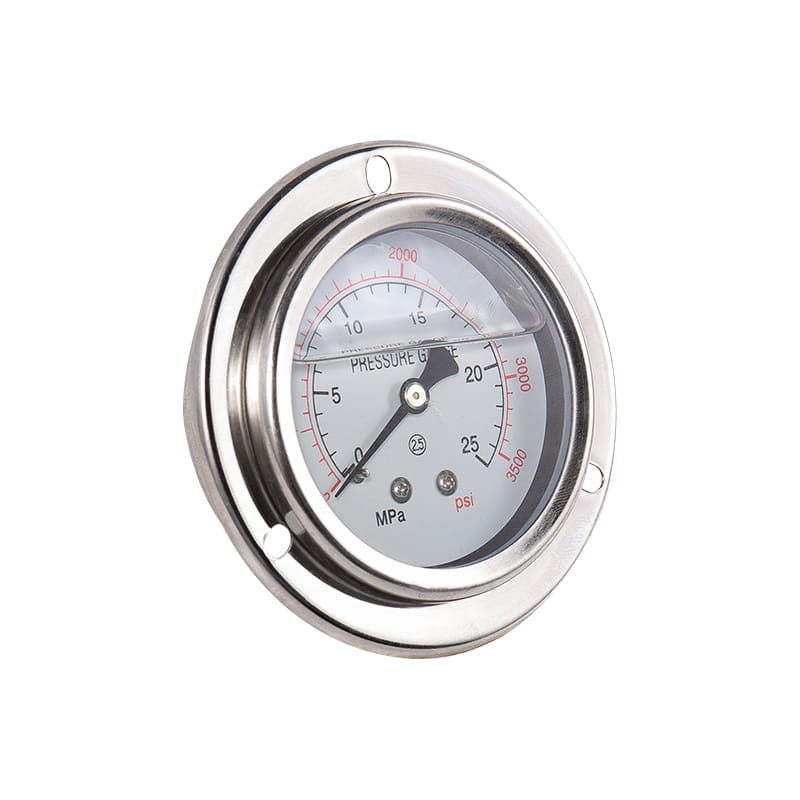

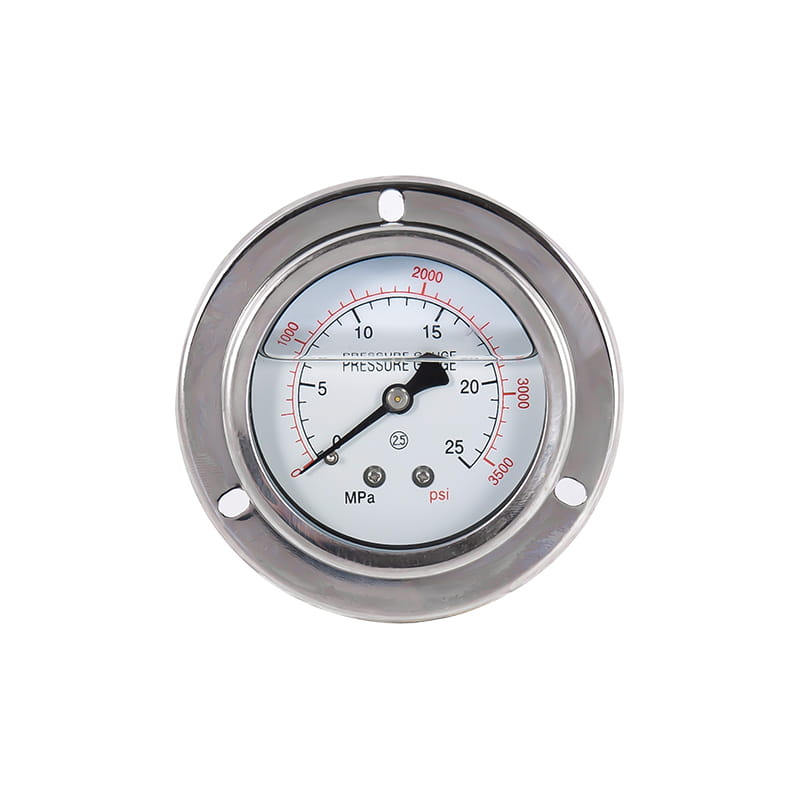

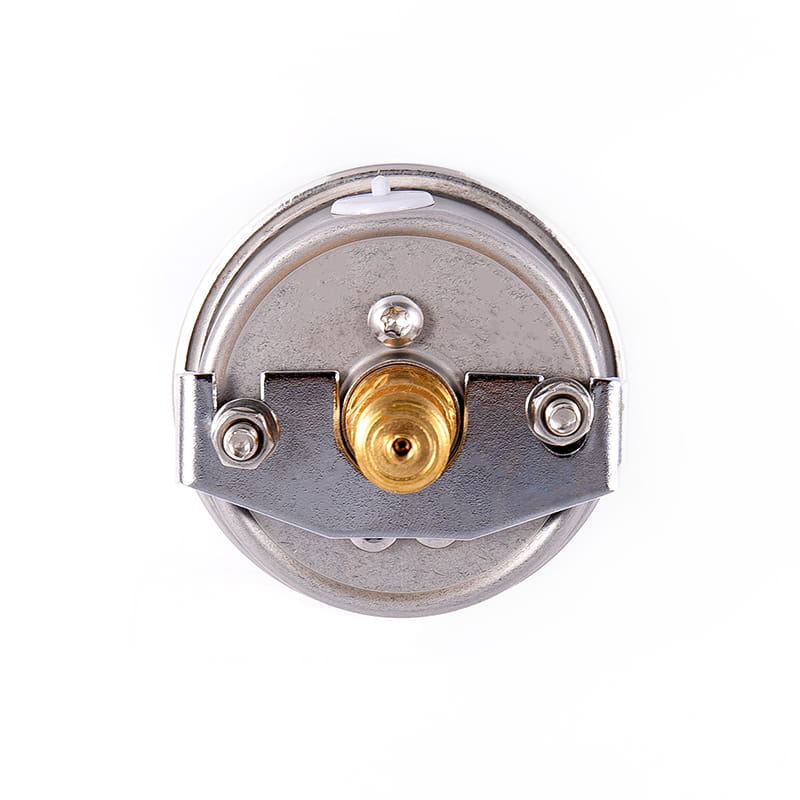

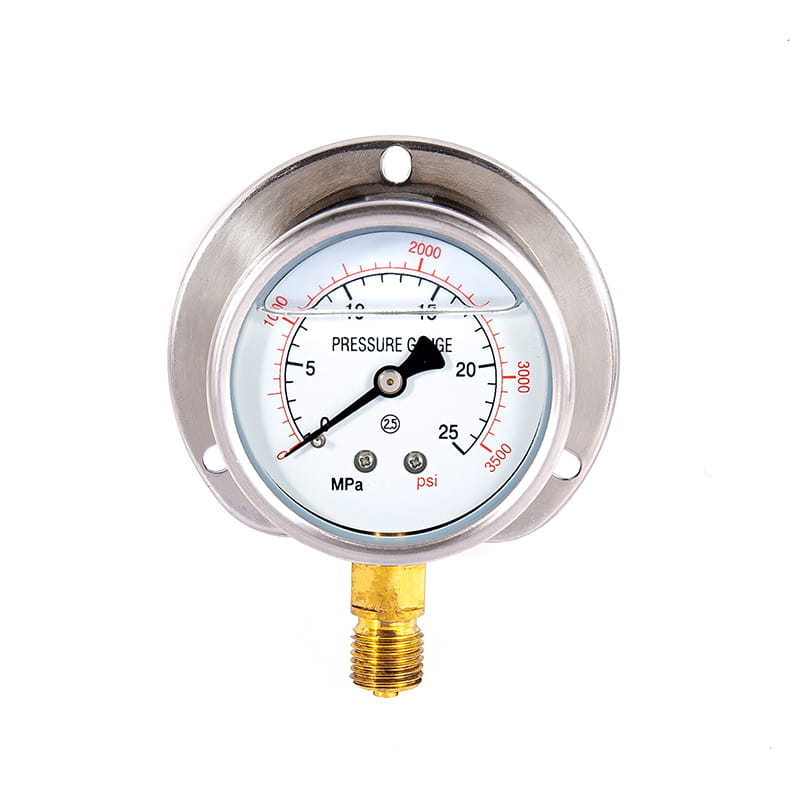

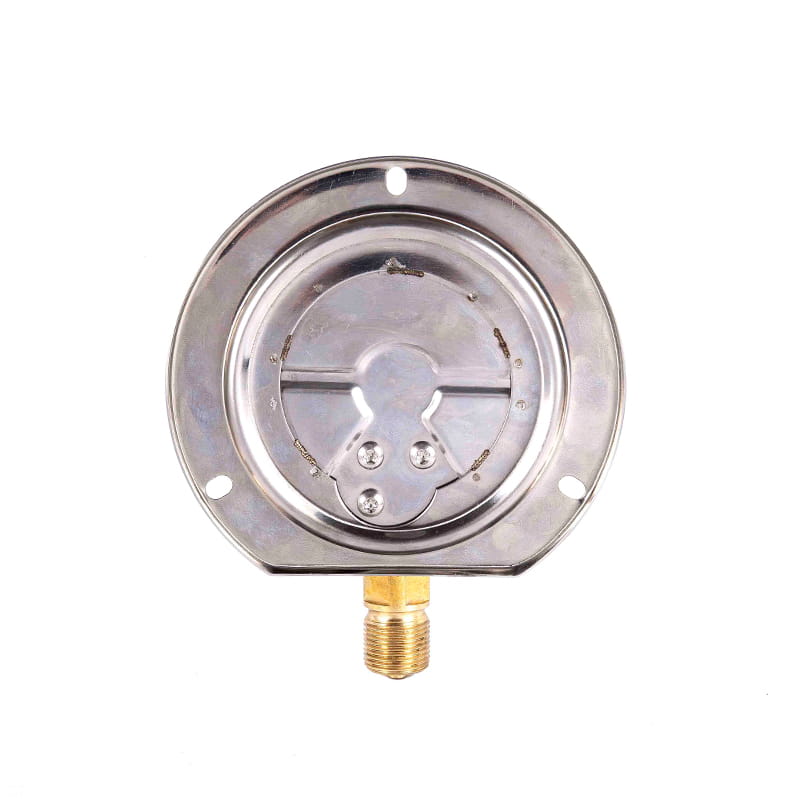

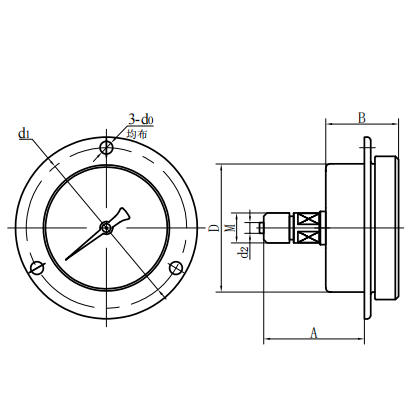

| Осевой концентрический тип вставки (V) | Радиальный выпуклый тип (vi) |
| Номер модели | Общие размеры ( мм ） | |||||||
| А | Беременный | В | Дюймовый | D0 | D1 | D2 | М | |
| YB40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | М10 × 1 |
| YB40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | М10 × 1 |
| YB40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 62 | Φ 3.5 | М10 × 1 |
| YB50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | М10 × 1 |
| YB50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | М10 × 1 |
| YB50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 72 | Φ 4 | М10 × 1 |
| YB60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YB60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YB60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YB60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YB60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YB60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YB75 －Ⅰ | 67 | 32 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| YB75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| YB75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| YB75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 89 | Φ 5 | M14 × 1.5 |
| YB100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | М20 × 1.5 |
| YB100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | М20 × 1.5 |
| YB100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | М20 × 1.5 |
| YB100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | М20 × 1.5 |
| YB150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YB150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YB150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
| YB150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
