Что такое мембранный манометр и как он работает?

Мембранные манометры должны представлять собой прибор для измерения давления, который отличается от обычных манометров. Обычные манометры могут быть типа трубки Бурдона, в то время как в мембранных типах могут использоваться диафрагмы для изоляции среды, предотвращающие влияние коррозии или жидкостей высокой вязкости на измерения.

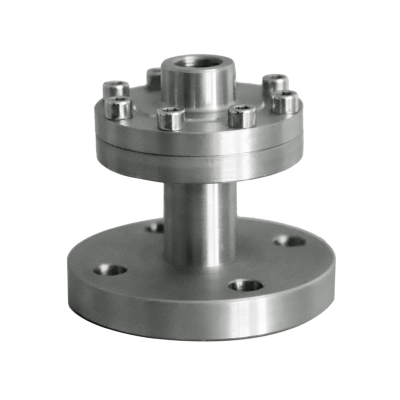

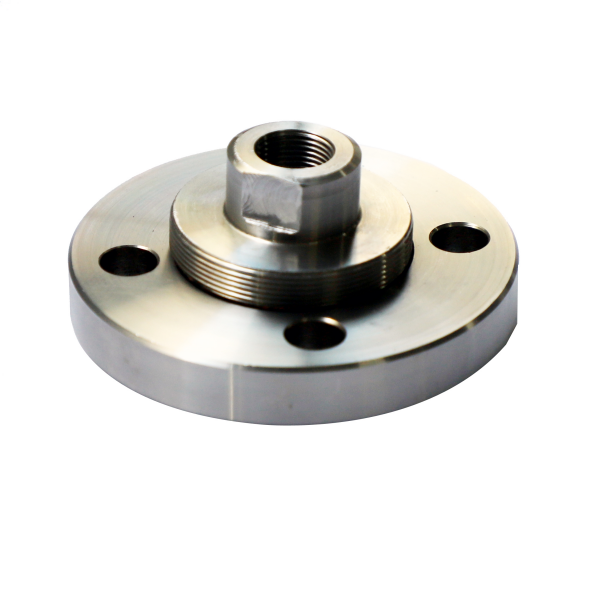

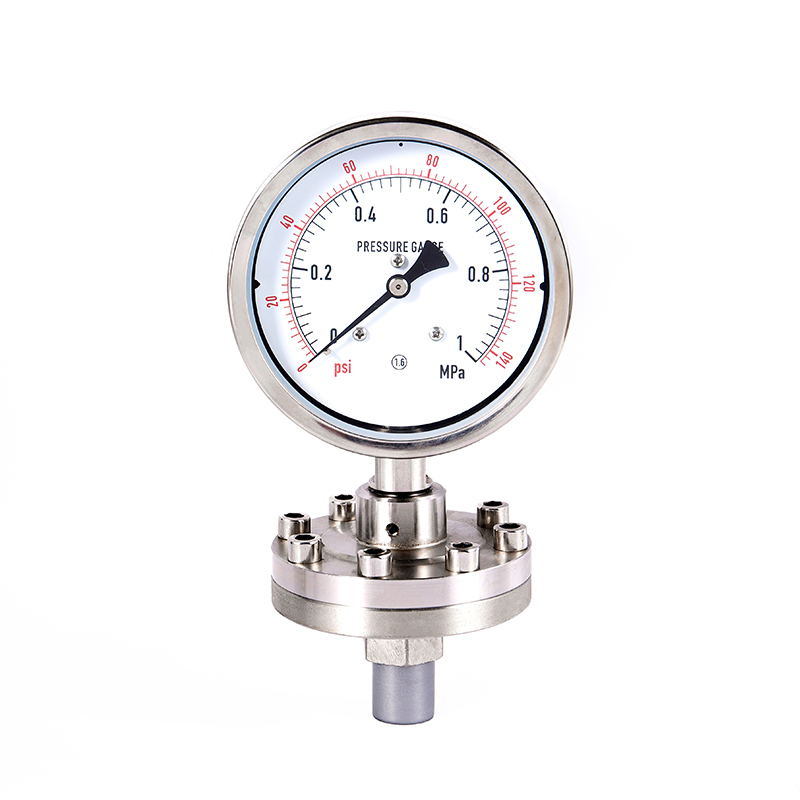

Мембранный манометр состоит из диафрагма, соединительные детали и циферблат (внутренняя трубка Бурдона) . Диафрагма выступает в роли чувствительного элемента. Под действием давления на диафрагму она деформируется. Эта деформация будет передана внутренней механической конструкции, преобразована в движение указателя, тем самым отображая значение давления. Кроме того, мембранная часть может также иметь фланцы или резьбовые соединения для удовлетворения различных требований к установке.

С точки зрения принципа работы его можно разделить на несколько этапов: Давление среды воздействует на диафрагму, вызывая упругую деформацию диафрагмы, которая, в свою очередь, приводит в движение шатун или пружинную трубку и другие механизмы передачи, преобразующие деформацию во вращение указателя, тем самым отображая показания давления на циферблате. Необходимо подчеркнуть изолирующую функцию диафрагмы, чтобы избежать прямого контакта измеряемой среды с внутренним механизмом. Подходит для агрессивных, высоковязких или легко затвердевающих сред.

Чувствительный элемент:

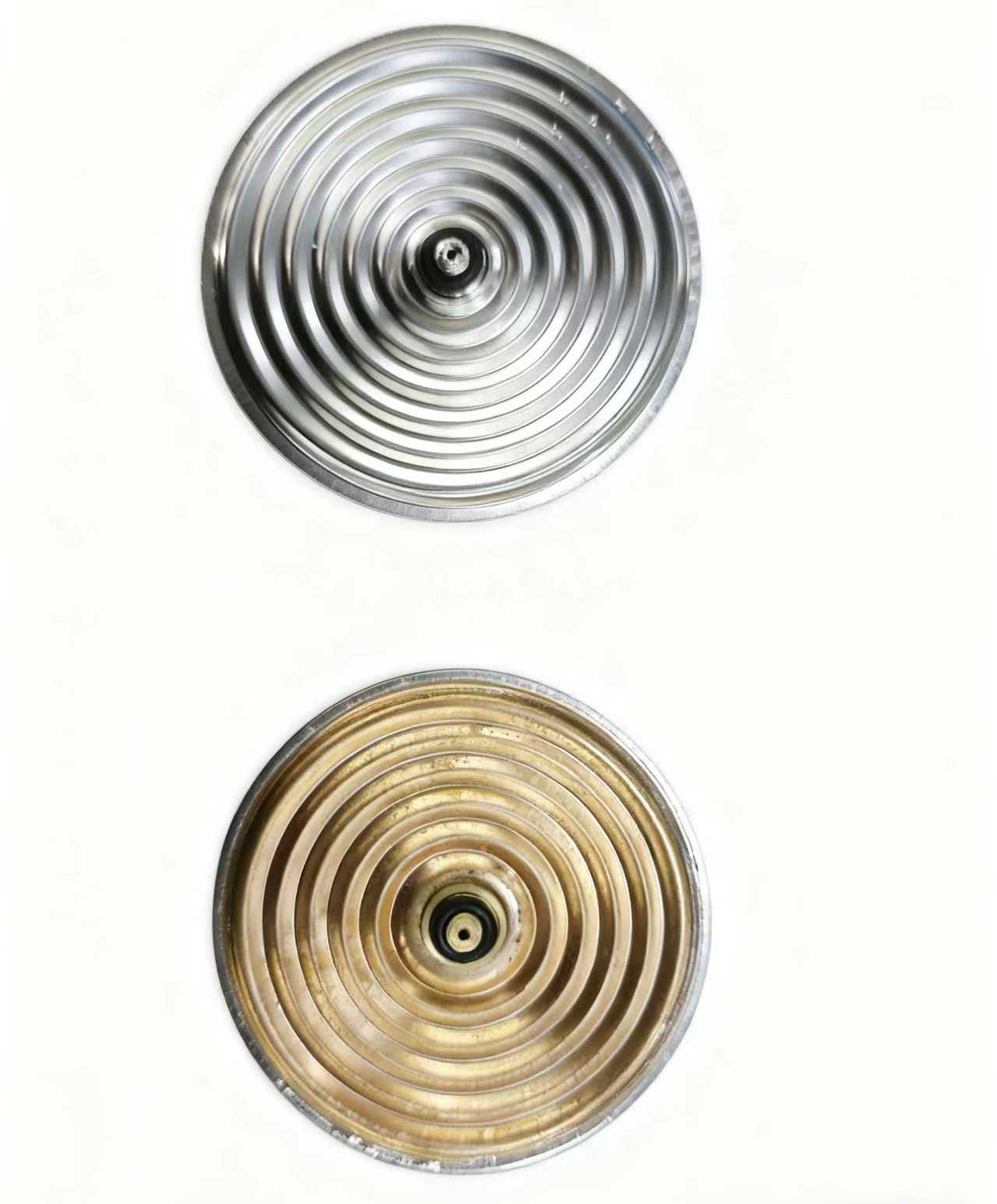

Тарелка диафрагмы обычно изготавливается из коррозионностойких металлов, таких как нержавеющая сталь, тантал или сплав Хастеллой, или из неметаллических материалов, таких как покрытие из политетрафторэтилена (ПТФЭ). Его толщина составляет всего 0,03–0,1 мм, и он может подвергаться упругой деформации под давлением.

Изоляционная полость:

Диафрагма и корпус прибора образуют герметичную полость, заполненную жидкостями низкой вязкости, такими как силиконовое масло и фтористое масло, в качестве среды передачи давления. Заполняющая жидкость должна иметь химическую инертность, низкую температуру замерзания и высокую температуру кипения, чтобы адаптироваться к экстремальным температурным условиям.

Механизм передачи:

Деформация диафрагмы приводит в действие рычажный механизм или капиллярную систему внутри камеры, передавая смещение на зубчатую передачу и в конечном итоге преобразуя его во вращение циферблатного указателя. Некоторые модели оснащены устройством температурной компенсации, которое позволяет исключить влияние разницы температур окружающей среды на измерения.

Рабочий процесс:

Давление среды → Деформация диафрагмы → Проводимость гидравлического наполнения → Усиление механической передачи → Показания указателя

Типичные сценарии применения:

· Сильно агрессивные среды: например, трубопроводы серной кислоты и жидкого хлора (необходимо выбрать диафрагмы из тантала с покрытием из ПТФЭ).

·Высокие гигиенические требования: Линия розлива пищевых молочных продуктов (с использованием диафрагм из полированной нержавеющей стали для предотвращения роста микробов).

·Высоковязкая жидкость: Резервуар для хранения нефтяного асфальта (оснащен системой мембранного уплотнения капиллярного типа).

Параметры выбора:

Мембранный манометр благодаря своей инновационной конструкции изоляции расширяет границы измерения давления до агрессивных и очень опасных условий работы. Благодаря разработке новых материалов и интеллектуальных сенсорных технологий этот «гибкий, чтобы преодолеть жесткий» инструмент будет продолжать обеспечивать безопасную и эффективную работу современных отраслей промышленности. Правильный выбор и обслуживание не только продлевают срок службы прибора, но и обеспечивают надежную информационную поддержку производственных процессов.
