◆ Технические параметры:
|
Модель
|
Cyb100
|
Cyb150
|
|
Номинальный диаметр
|
Φ 100
|
Φ 150
|
|
Монтажный тип
|
Радиальное выпуклое установлено
Параллельные интерфейсы
|
*
|
*
|
|
Радиальное выпуклое установлено
Восемь-характер интерфейс
|
/
|
*
|
|
Эксцентриковое подключение заподлицо
|
/
|
*
|
|
Измеренный диапазон
|
Дифференциальное давление
Измеренный диапазон
КПА
|
Номинальный
Рабочее давление
КПА
|
Дифференциальное давление
Измеренный диапазон
МПА
|
Номинальный
Рабочее давление
МПА
|
|
0 ～ 10
|
60
|
0 ～ 0.16
|
1
|
|
0 ～ 16
|
100
|
0 ～ 0.25
|
1.6
|
|
0 ～ 25
|
160
|
0 ～ 0.4
|
2.5
|
|
0 ～ 40
|
250
|
0 ～ 0.6
|
4
|
|
0 ～ 60
|
400
|
0 ～ 1
|
6
|
|
0 ～ 100
|
600
|
0 ～ 1.6
|
10
|
|
|
|
0 ～ 2.5
|
10
|
|
Класс точности
|
2.5
|
|
Подходящие потоки
|
М20 × 1.5
|
|
Используйте температуру окружающей среды
|
-40 ℃～ 70 ℃
|
|
Температура среды, которая будет использоваться
|
≤ 60 ℃
|
|
Рейтинг сопротивления вибрации
|
V. · ЧАС · 3
|
|
Рейтинг корпуса
|
IP54
|
|
масса
|
Примерно 1,0 кг
|
|
Материал импульсной системы
|
0cr17ni12mo2 、 SUS316
|
|
Материал корпуса и других компонентов
|
1cr18ni9 、 SUS304
|
|
Обеспечить соблюдение стандарта
|
JB/T 12015-2014
|
|
Примечание: 1 Полем Совместный поток может быть настроен в соответствии с требованиями пользователя.
|

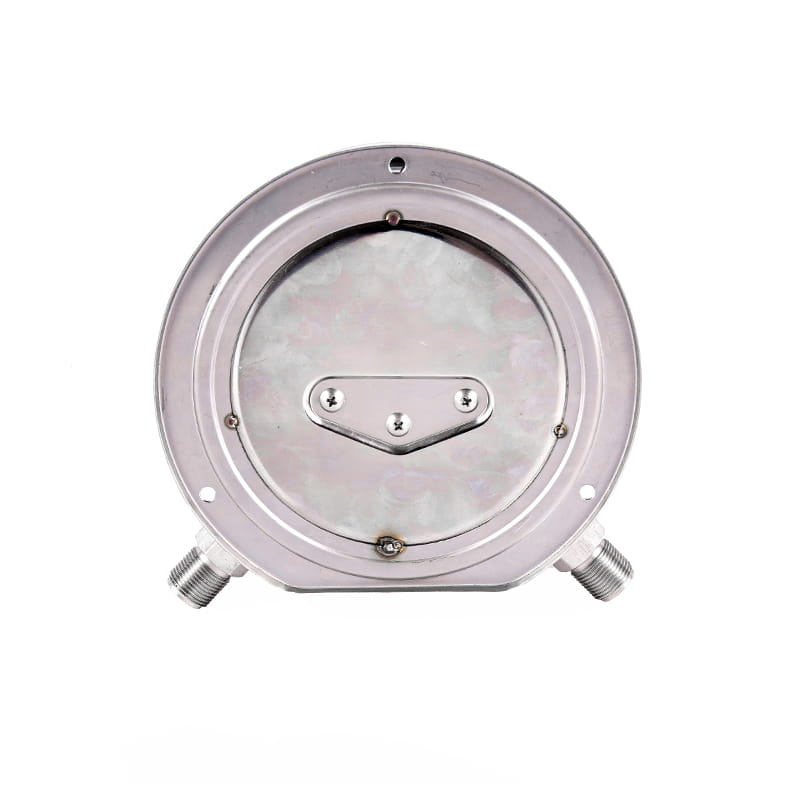

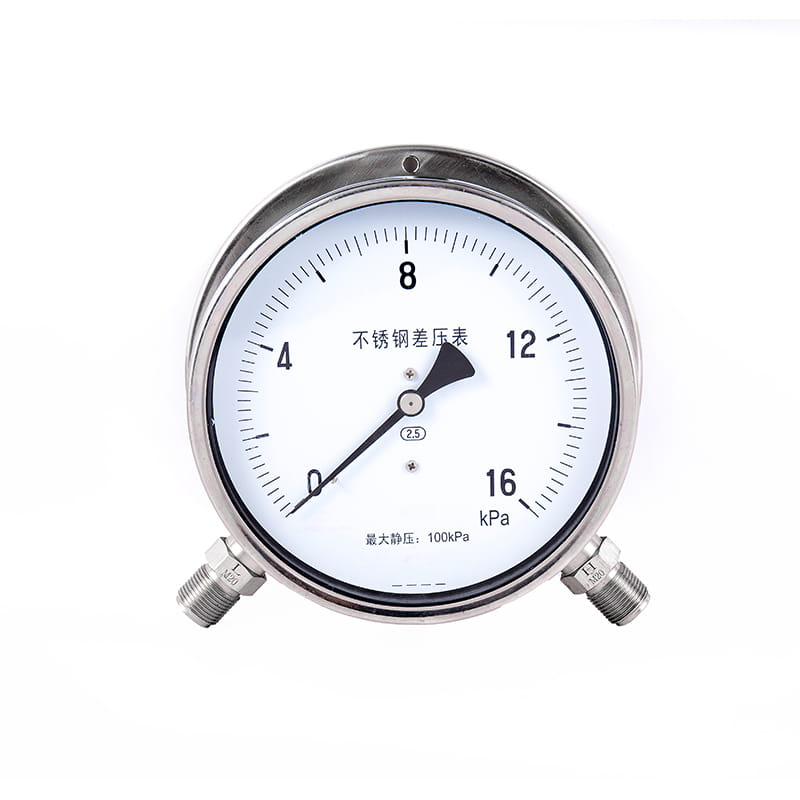

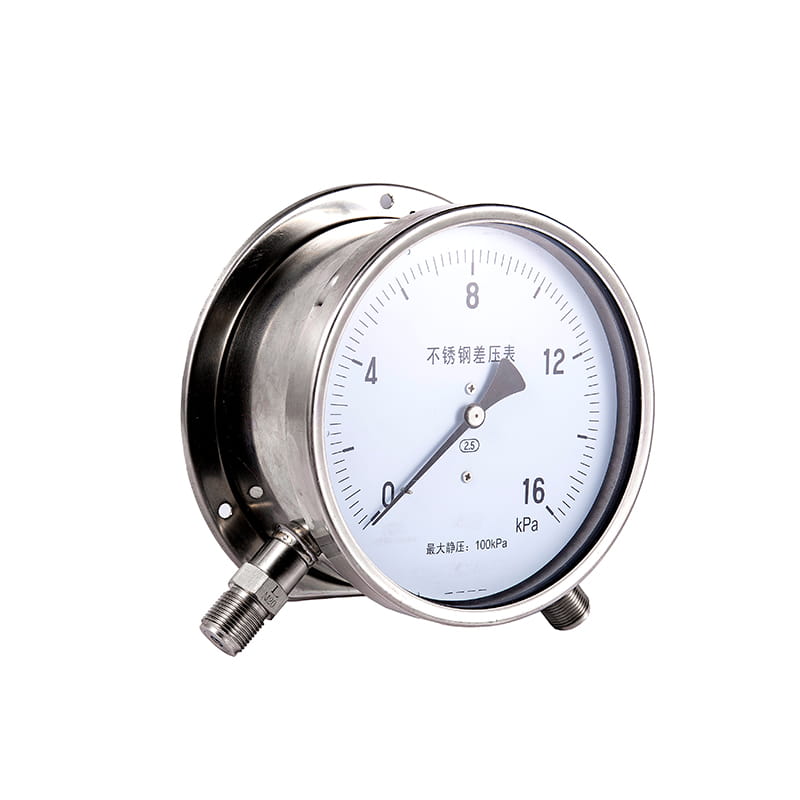

◆ Внешний вид и размер установки:
|

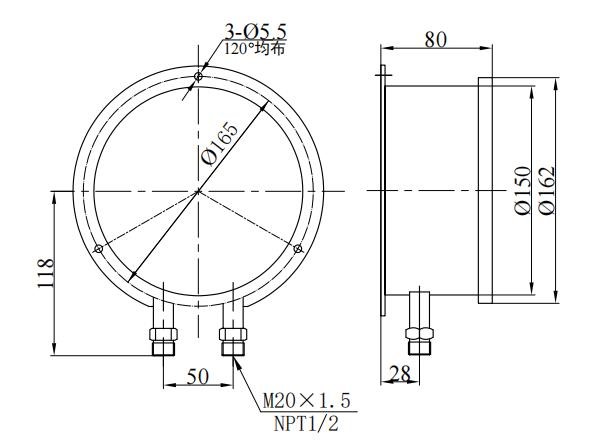

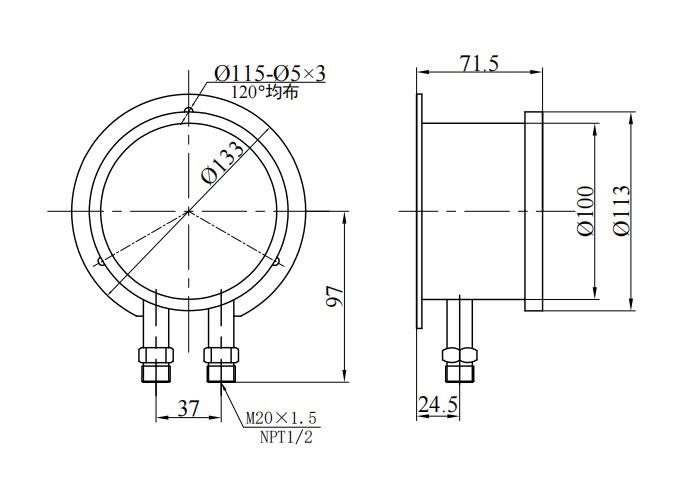

Cyb100 Параллельный интерфейс
|
Cyb150 Параллельный интерфейс
|
|

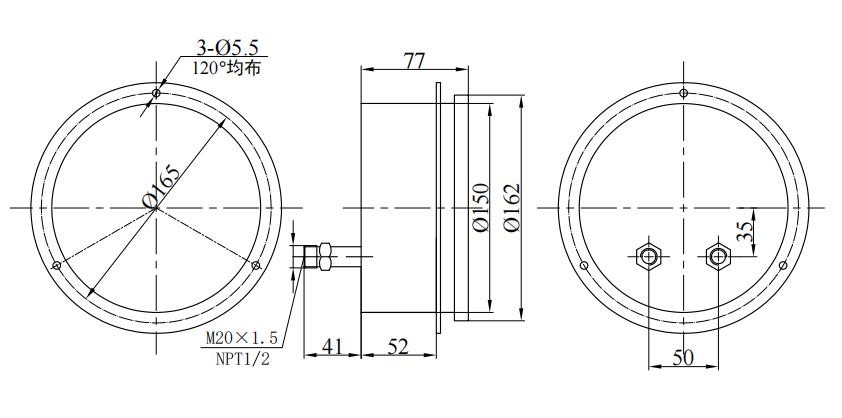

Cyb150 Базийский интерфейс
|

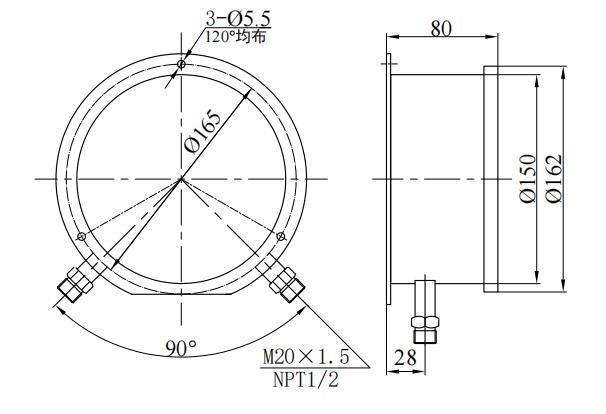

Cyb150 Осевая эксцентричность
|
◆ Структурный принцип:
Инструмент принимает двойную структуру трубки БурдонаВ то есть две трубки Бурдона установлены в симметричных положениях с обеих сторон кронштейна "I". Верхние и нижние участки кронштейна «I» являются подвижным концом и фиксированным концом соответственно, а середина соединена пружинной кусочком: две трубки Бурдона находятся в параллельном состоянии и связаны с высоким и низким напряжением суставов на корпусе с помощью конструктивного транспони соответственно: механизм передачи передач непосредственно устанавливается на фиксированном конце, и он подключен к удалте: на фиксированном конце установленная кончата на установке. На механизме передачи передачи.
◆ Принцип работы: основываясь на элементе зондирования давления, используются две бурдонские трубки с одинаковой жесткостью, поэтому они вынуждены обрабатывать одну и ту же концентрированную силу под одной и той же измеренной средой, чтобы действовать на подвижном кронштейне соответственно, потому что две стороны пружинного лезвия не вызывают прогиба при действии равного момента, что в оригинальном положении все еще на основе. позиция.
Когда применяются различные давления (как правило, конец высокого давления выше, чем конец низкого давления) , сила двух пробирных труб Бурдона, действующих на подвижную опору, не равна, поэтому соответствующее смещение генерируется соответственно, и механизм передачи передачи управляется и усиливается, а значение дифференциального давления между двумя определяется после того, как направляется опечатка.
◆ Меры предосторожности:
1 Инструмент должен быть установлен вертикально в положении, которое находится на том же уровне, что и точка измерения, в противном случае необходимо учитывать дополнительную ошибку, вызванную разницей в уровне жидкости.
2 Полем Разъем прибора, отмеченный " ЧАС " или " "Это высокий конец, и тот, который отмечен" Л " или " - «Это низковольтный конец, который не может быть изменен во время установки.
3 Полем Когда инструмент измеряет дифференциальное давление, значение дифференциального давления может быть использовано внутри 75% из верхнего предела диапазона шкалы и максимального значения статического давления системы не должно превышать максимальное значение статического давления, указанное инструментом.

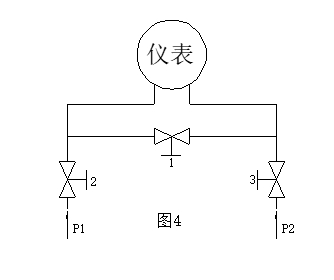

4. Как показано на рисунке 4 , баланс (безопасная) клапан (клапан 1 ) должен быть установлен перед входными портами прибора высокого и низкого давления во время установки и должен находиться в открытом положении, а клапан баланса должен быть закрыт после клапана 2 и клапан 3 все открыты.
5 Полем Перед использованием инструмент должен тщательно проверить степень эрозии, вызванную измеренной средой, чтобы не вызывать раннего повреждения коррозии в трубке Бурдона.
◆ Инструкции по заказу:
При заказе инструмента пользователь должен указать:
1. Модель и название, диапазон дифференциального давления, максимальное статическое давление, единица измерения, уровень точности;
2. Материал из примерянного и бурдона;
3. Объединенный размер потока: обычный М20 × 1.5 , NPT1/2 (или назначение клиента);
4. Примечание. Три группы клапанов могут быть настроены от имени пользователей (клапаны 1 ~ 3 на рисунке 4 )
