◆ Модель: WSSX-4
◆ Технические параметры:
|
Модель |
WSSX-4 |
|||||
|
Номинальный диаметр ( мм ) |
Φ 100 |
|||||
|
Подходящие потоки |
M27 × 2 |
|||||
|
Диаметр защитной трубки ( мм ) |
10 |
|||||
|
Защитная трубка выдерживает давление ( МПА ) |
6.3 |
|||||
|
Класс точности |
1.5 |
|||||
|
Измеренный диапазон ( ° C) ) |
-60 ～ 0 |
0 ～ 50 |
0 ～ 100 |
0 ～ 150 |
||
|
Ценность ячейки ( ° C) ) |
1 |
1 |
2 |
2 |
||
|
Измеренный диапазон ( ° C) ) |
0 ～ 200 |
0 ～ 300 |
0 ～ 400 |
0 ～ 500 |
||
|
Ценность ячейки ( ° C) |
5 |
5 |
10 |
10 |
||
|
Длина вставления (мм). |
L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 |
|||||
|
Время постоянно |
≤40 с |
|||||
|
Электрические параметры |
WSSX-3 |
Контактная емкость: 10va ; Максимальное напряжение: 220V AC |
||||
|
WSSX-4 WSSX-5 |
Контактная емкость: 10va ; Максимальное напряжение: 380V AC; 220V DC |
|||||
|
Терминальные блоки Проводка |
1 |
2 |
3 |
4 |
||
|
Вывод верхнего предела |
Нижний предел выход |
Вывод распространен |
заземляющий |
|||
|
Защита от входа |
IP55 |
|||||
|
Обеспечить соблюдение стандарта |
JB/T 8803 |
|||||
|
Примечание: Резьбовое соединение может быть выполнено в виде трубной резьбы G1/2, G3/4 и других размеров согласно требованиям заказчика. |
||||||
◆ Размеры:
|

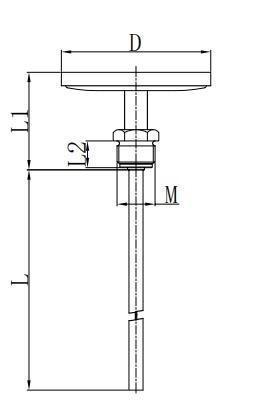

Осевой монтаж ( 01) |

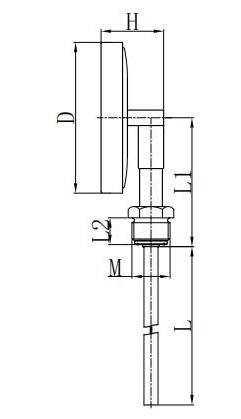

Радиальный монтаж ( 11 ) |
|

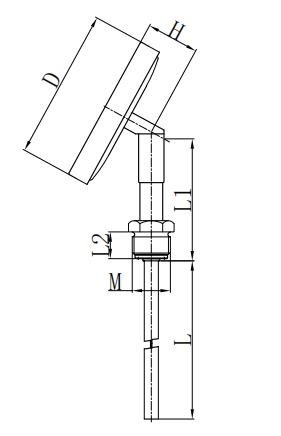

120 ⁰ Монтаж ( 21 ) |
Карданный монтаж ( 81 ) |
|
Модель |
Размеры( мм ) |
||||||
|
D |
H |
L |
L1 |
L2 |
L3 |
М |
|
|
WSSX-401 |
Φ 100 |
/ |
75 ； 100 ； …… 2000 |
72 |
16 |
42 |
M27 × 2 |
|
WSSX-411 |
Φ 100 |
35 |
94 |
16 |
42 |
M27 × 2 |
|
|
WSSX-421 |
Φ 100 |
44 |
82 |
16 |
42 |
M27 × 2 |
|
|
WSSX-481 |
Φ 100 |
58 |
64 |
16 |
42 |
M27 × 2 |
|
