◆ Модель: WSS-3 WSS-4 WSS-5
◆ Технические параметры:
|
Модель |
WSS-3 |
WSS-4 |
WSS-5 |
||||
|
Номинальный диаметр ( мм ) |
60 |
100 |
150 |
||||
|
Подходящие потоки |
M16 × 1.5 |
M27 × 2 |
|||||
|
Диаметр защитной трубки ( мм ) |
6 |
10 |
|||||
|
Защитная трубка выдерживает давление ( МПА ) |
6.3 |
||||||
|
Класс точности |
1.5 |
||||||
|
Измеренный диапазон ( ° C) ) |
-60 ～ 0 |
0 ～ 50 |
0 ～ 100 |
0 ～ 150 |
|||
|
Ценность ячейки ( ° C) ) |
1 |
1 |
2 |
2 |
|||
|
Измеренный диапазон ( ° C) ) |
0 ～ 200 |
0 ～ 300 |
0 ～ 400 |
0 ～ 500 |
|||
|
Ценность ячейки ( ° C) ) |
5 |
5 |
10 |
10 |
|||
|
Длина вставления (мм). |
L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 |
||||||
|
Время постоянно |
≤40 с |
||||||
|
Обеспечить соблюдение стандарта |
JB/T 8803 |
||||||
|
Примечание: Резьбовое соединение может быть выполнено в виде трубной резьбы G1/2, G3/4 и других размеров согласно требованиям заказчика. |
|||||||
◆ Размеры:
|

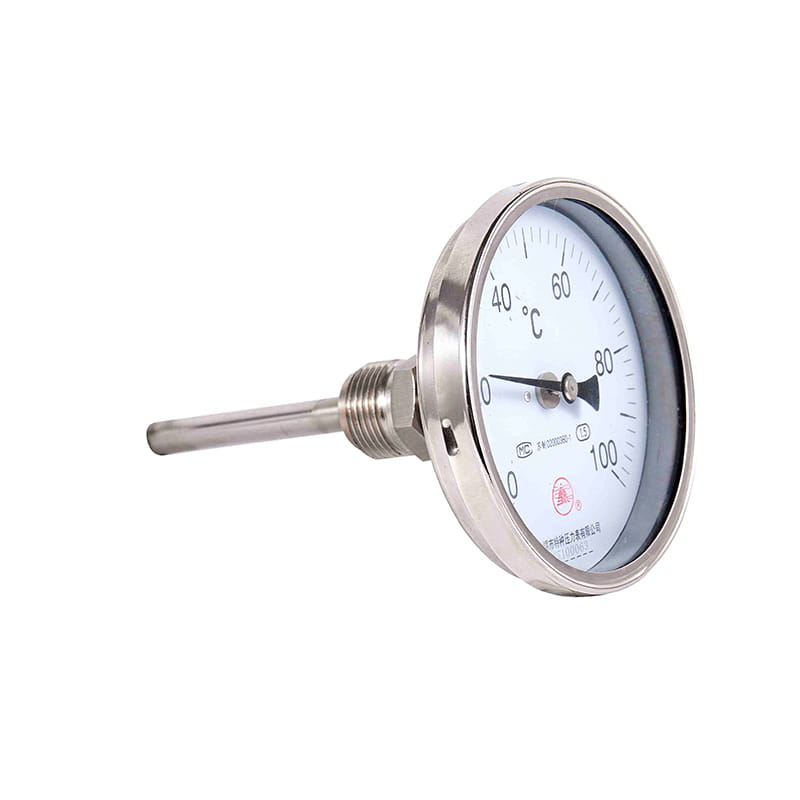

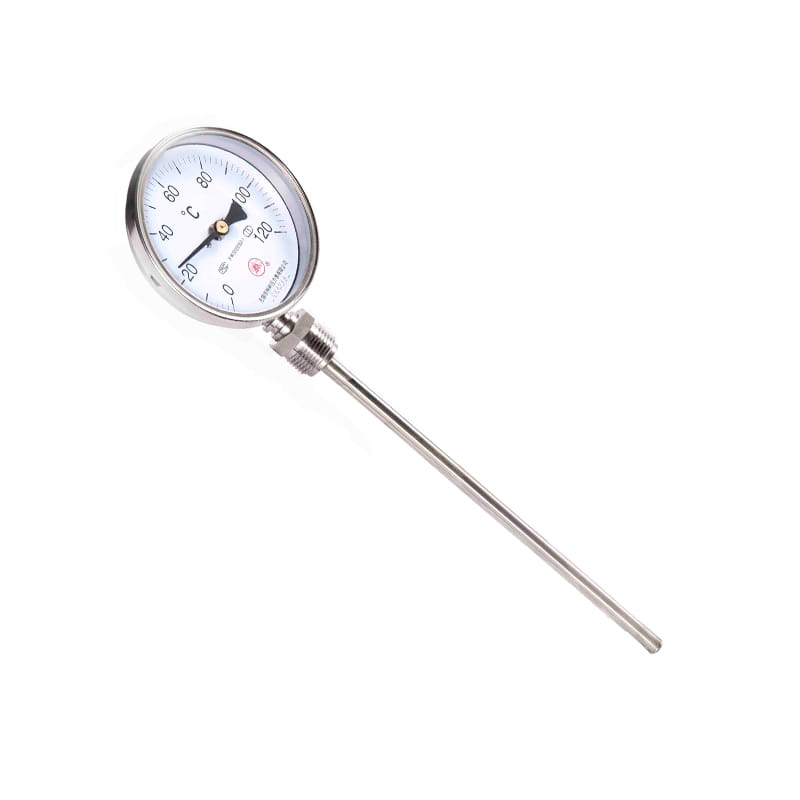

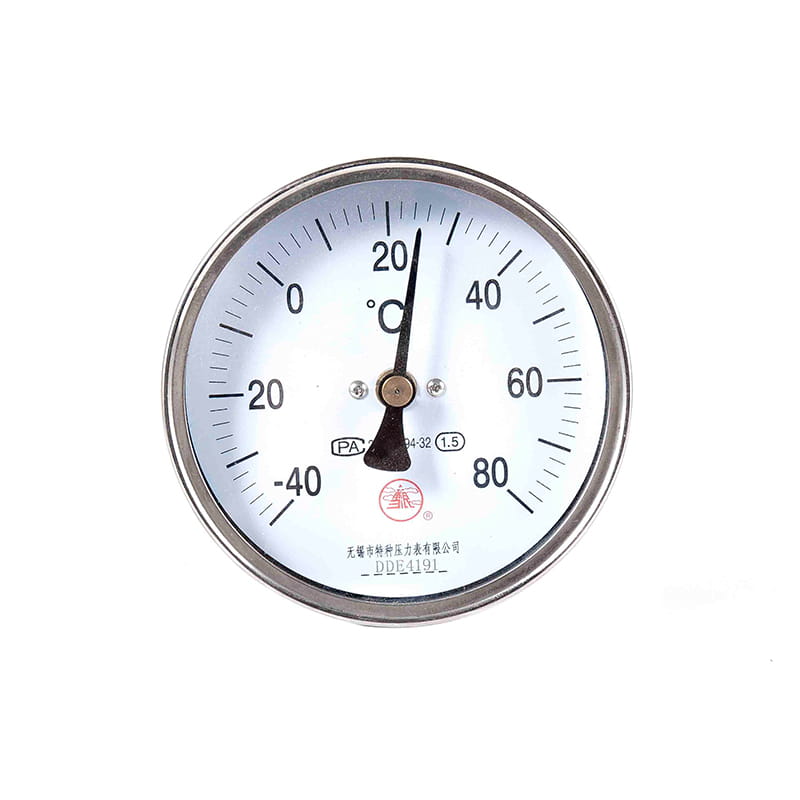

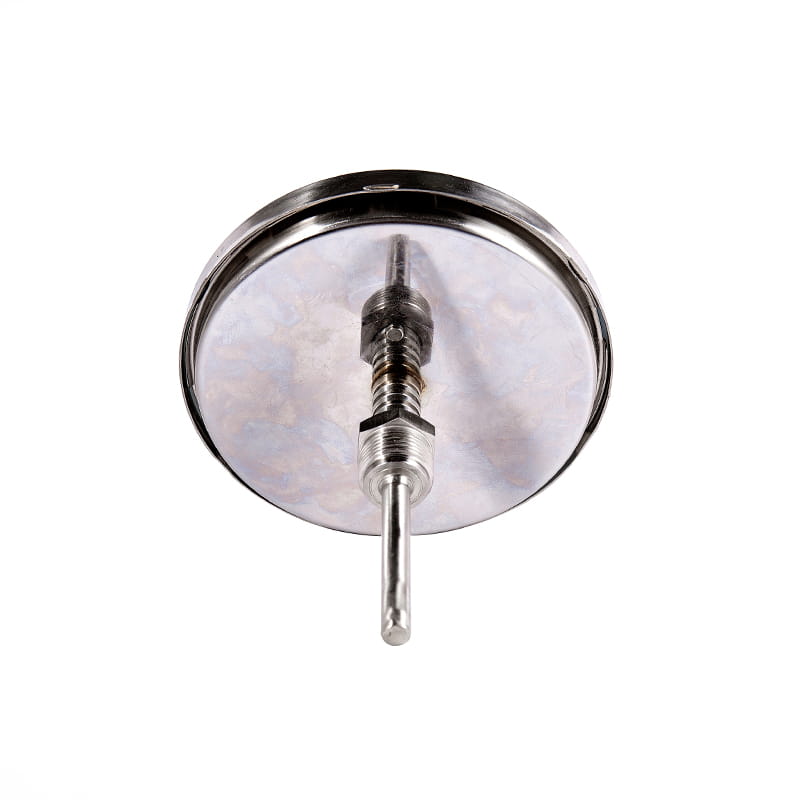

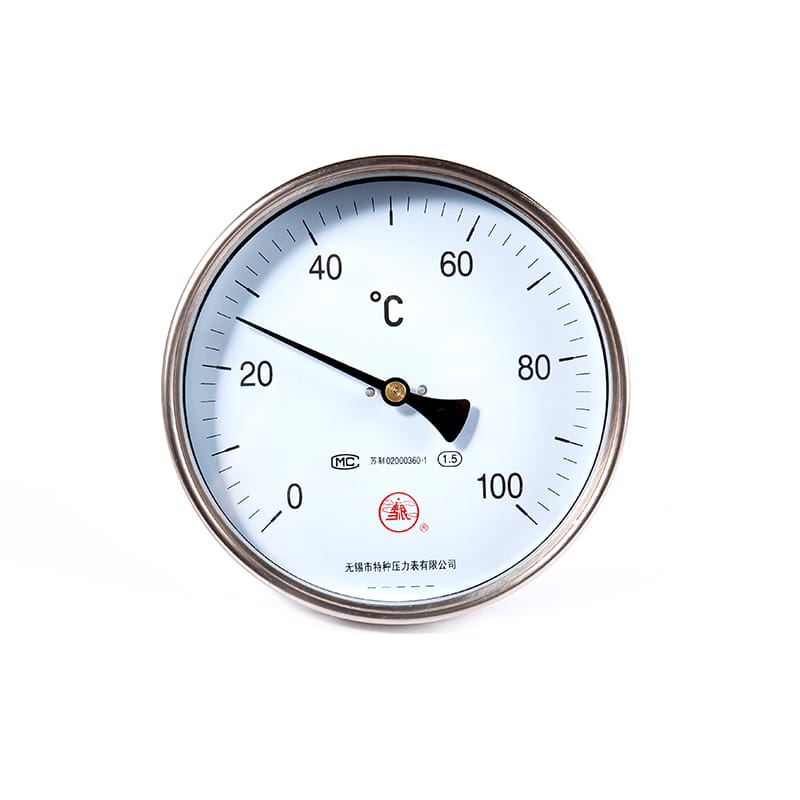

Осевой монтаж ( 01) |

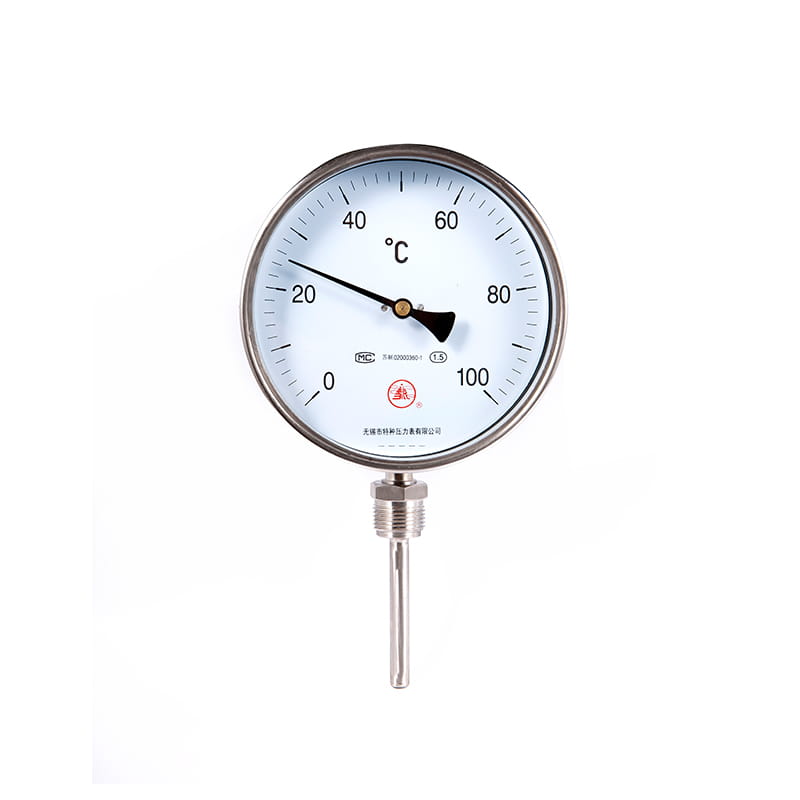

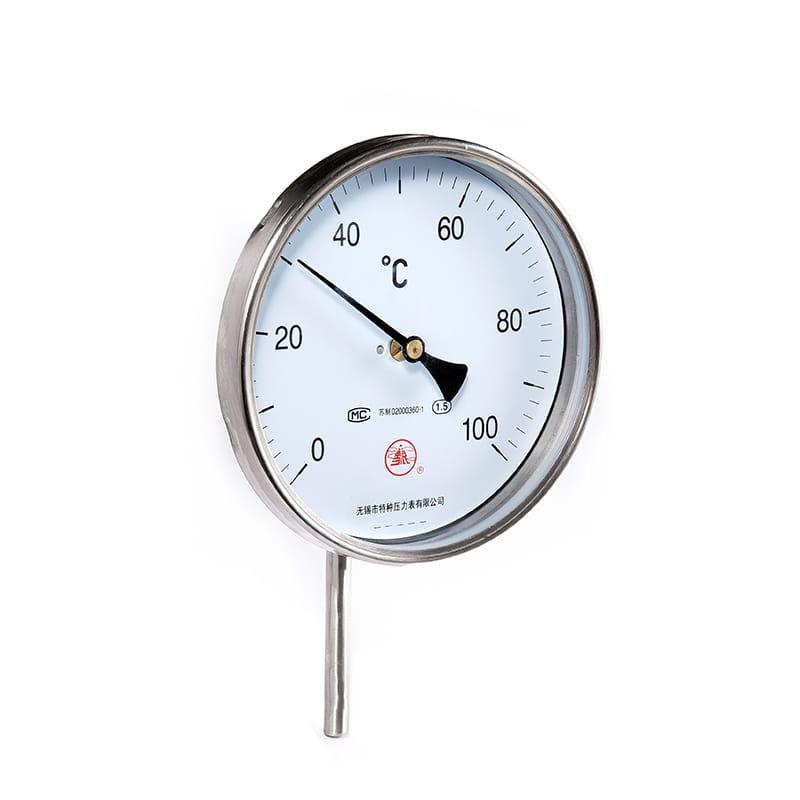

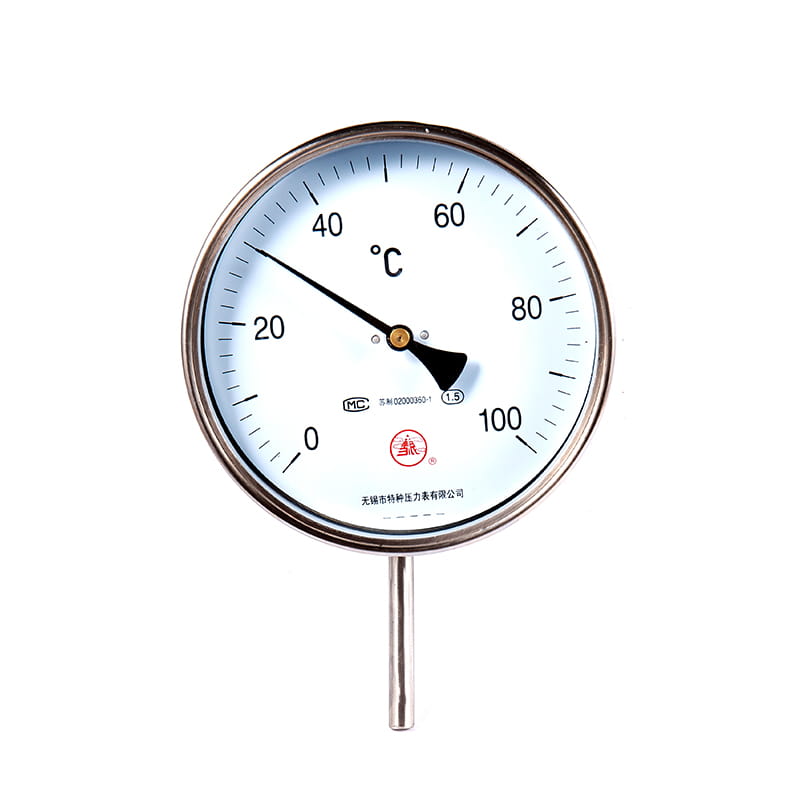

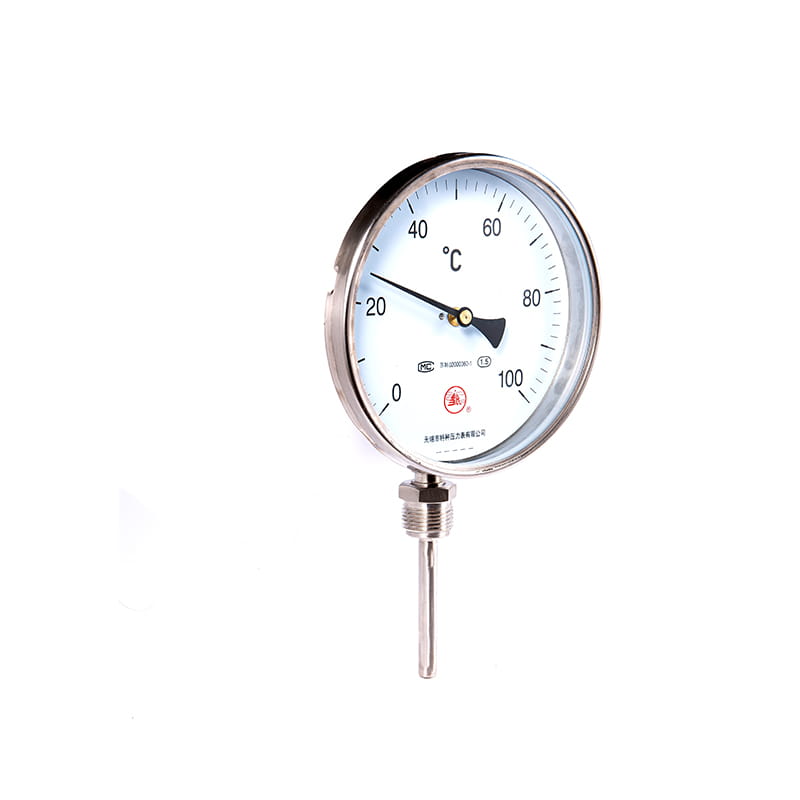

Радиальный монтаж ( 11 ) |
|

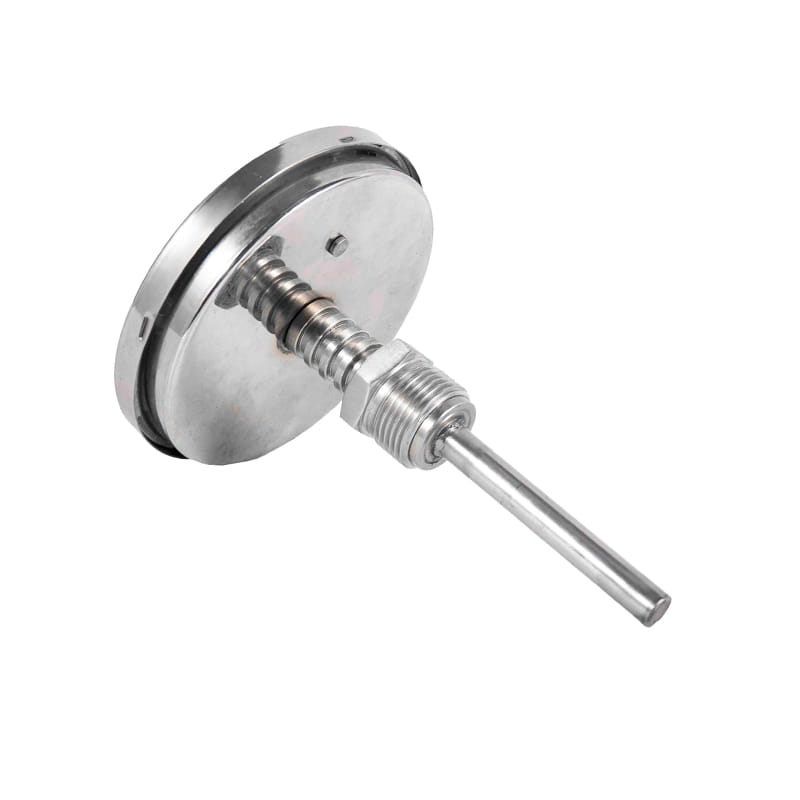

120 ⁰ Монтаж ( 21 ) |

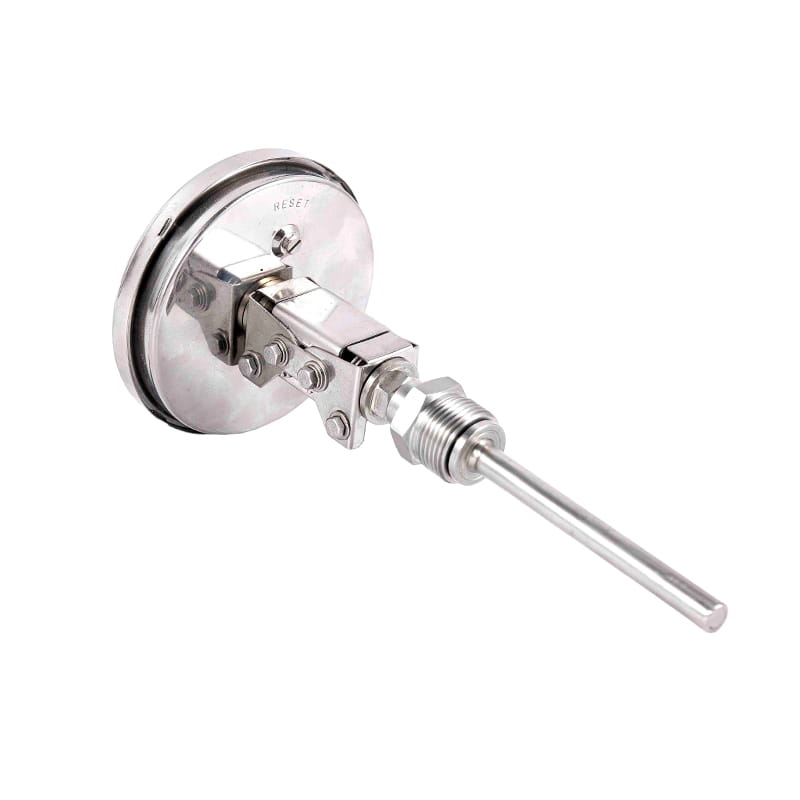

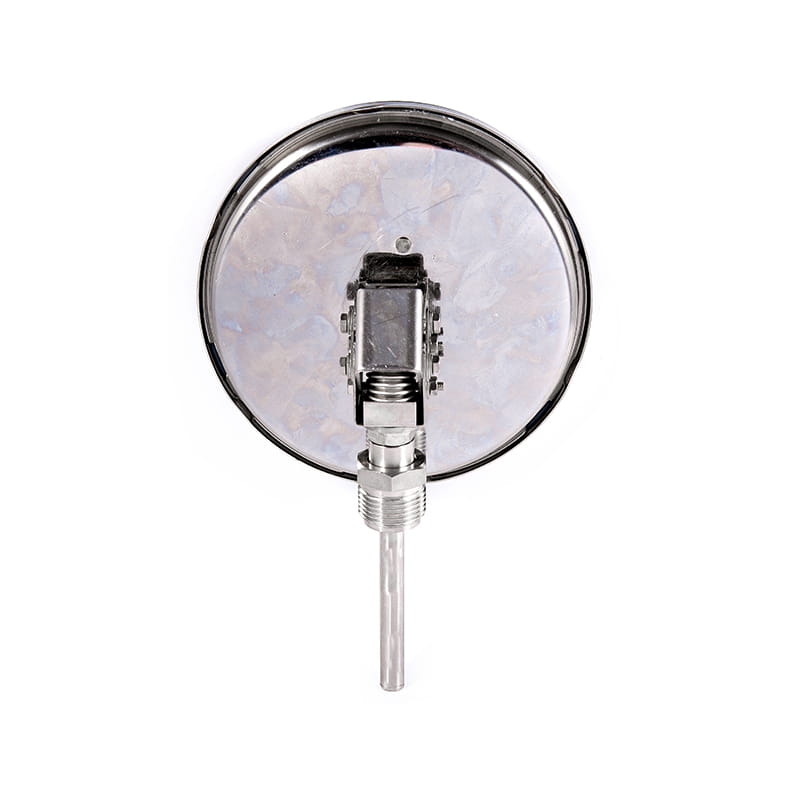

Карданный монтаж ( 81 ) |
|
Модель |
Размеры( мм ) |
||||||
|
D |
H |
L |
L1 |
L2 |
L3 |
М |
|
|
WSS-30 □ |
Φ 60 |
|
75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ； 600 ； …… 2000 |
62 |
12 |
|
M16 × 1.5 |
|
WSS-31 □ |
46 |
60 |
|||||
|
WSS-32 □ |
44 |
55 |
|||||
|
WSS-40 □ |
Φ 100 |
|
72 |
16 |
M27 × 2 |
||
|
WSS-41 □ |
46 |
94 |
|||||
|
WSS-42 □ |
44 |
82 |
|||||
|
WSS-48 □ |
58 |
64 |
|||||
|
WSS-50 □ |
Φ 150 |
|
72 |
16 |
|||
|
WSS-51 □ |
46 |
112 |
|||||
|
WSS-52 □ |
44 |
82 |
|||||
|
WSS-58 □ |
58 |
64 |
|||||
