Разница между датчиком давления диафрагмы и диафрагмом низкого давления

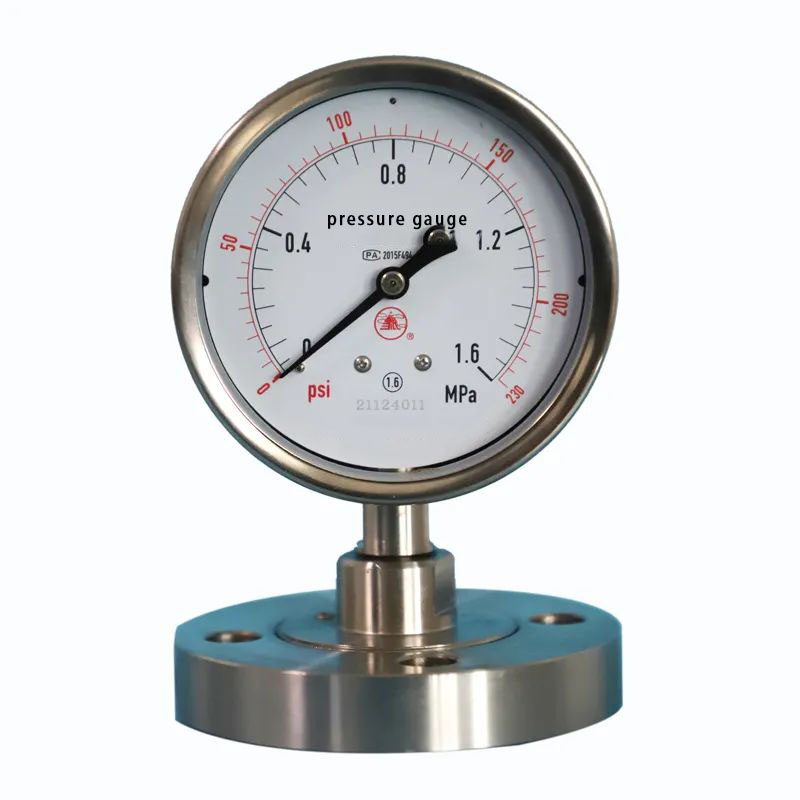

Диафрагма давление давления

В ежедневной работе такие ситуации часто возникают, когда пользователям действительно нужны давления в диафрагме, но в контрактах или во время телефонных разговоров они упоминают мембранные давления давления. Причина этого заключается в том, что эти два типа давления имеют одинаковый вид. Теперь давайте кратко представим основные различия между двумя типами датчиков.

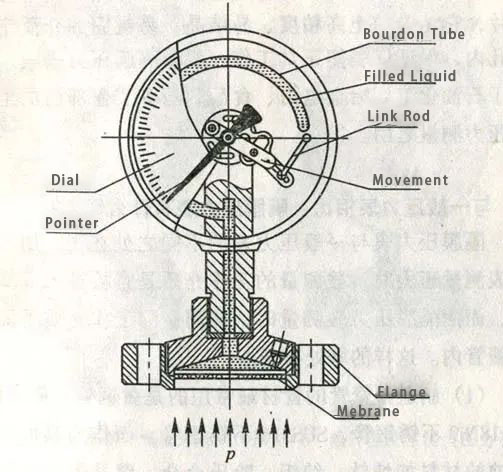

Принцип работы манометра давления диафрагмы

Когда давление давления диафрагмы измеряет давление, измеренная рабочая среда непосредственно действует на диафрагму изоляции. Диафрагма подвергается деформации вверх. Среднее давление передается в пружинную трубку через наполнительную жидкость внутри пружинной трубки, что приводит к тому, что конец пружинной трубки подвергается упругим деформации. С помощью механизма сцепления вал передача механизма приводит к вращению, что приводит к тому, что указатель указывает на измеренное значение давления на шкале.

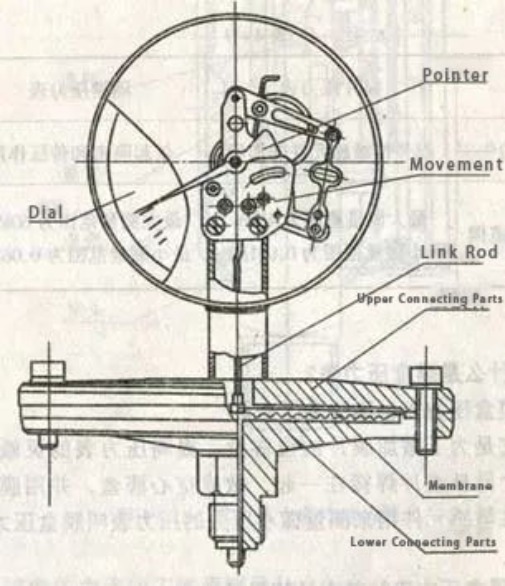

Принцип работы манометра низкого давления

Под влиянием давления измеренная рабочая среда непосредственно действует на упругую диафрагму. Диафрагма подвергается упругой деформации вверх (для измерения положительного давления) или вниз (для измерения отрицательного давления). Через механизм соединительного стержня, закрепленного в центре диафрагмы, он приводит к вращению механизма с валом передачи механизма, что приводит к тому, что указатель указывает на измеренное значение давления по шкале.

Основные различия между двумя типами давления:
(1) Различные эластичные элементы:
Эластичный элемент датчика давления диафрагмы представляет собой пружинную трубку, в то время как диафрагма служит только сепаратором. Эластичный элемент диафрагмы низкого давления представляет собой гофрированную диафрагму. Измеренное давление действует на диафрагму, заставляя его подвергаться упругой деформации вверх (или вниз). Значение давления обозначено через механизм сцепления, приваренные к диафрагме.

(2) разные точные оценки:
Значение давления диафрагмы обычно имеет класс точности 1,6; в то время как диафрагма низкого давления имеет класс точности 2,5.

(3) Различные диапазоны измерений:
Диапазон измерения давления давления диафрагмы:

Диапазон
(MPA)

0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6
0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Диапазон измерения диафрагмы низкого давления:

Диапазон
(KPA)

Отрицательное давление: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2,5 ~ 0 -1,6 ~ 0

Положительное давление: 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

Положительное и отрицательное давление: -0,8 ~ 0,8 -1,2 ~ 1,2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Диапазон
(MPA)

Вакуум: -0,1 ~ 0

Вакуумное давление: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4

Давление: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

(4) Различные диапазоны температуры для использования:
Диафрагма давления давления может быть разработан с помощью радиатора или шланговых структур и используется для измерения высокотемпературных сред. Тем не менее, датчики диафрагмы низкого давления, из -за их механизма передачи связи, не могут использовать охлаждающие устройства.

Заключение:

При измерении давления в целом чистые газы, воды или нефтяных жидкостей можно выбрать давление из нержавеющей стали. Однако, если измеренная среда обладает сильной коррозионностью (такой, как соляная кислота, влажный газ хлора, оксид железа), высокая вязкость (такая как латекс), подвержена кристаллизации (такой как соленая вода), подверженная затвердеванию (таким как горячий асфальт) или содержит твердое сусплентное вещество (такое как сточная вода), затем выплат давления больше не является пригодным для пригодно. Даже трубка из нержавеющей стали 316L будет коррозировать соляной кислотой. Подвешенные вещества или примеси в асфальте и сточных водах быстро блокируют направляющие отверстия давления давления, что приведет к потере своей функциональности.
Следовательно, в этих условиях эти два типа неконтактных давлений очень подходят. Вы можете выбрать различные устойчивые к коррозии мембраны мембранных материалов в соответствии с различными сильными коррозионными носителями для достижения цели профилактики коррозии. Из -за присутствия мембраны диафрагмы она может предотвратить сильную коррозионную, высокую вязкость, легко кристаллизовать и легко затвердевать среду, не обращаясь к направляющему отверстию, гарантируя, что инструмент может работать нормально. Поэтому, исходя из фактического рабочего давления, привычек использования предприятия, выберите соответствующий тип датчика давления диафрагмы или датчика давления мембраны ».
