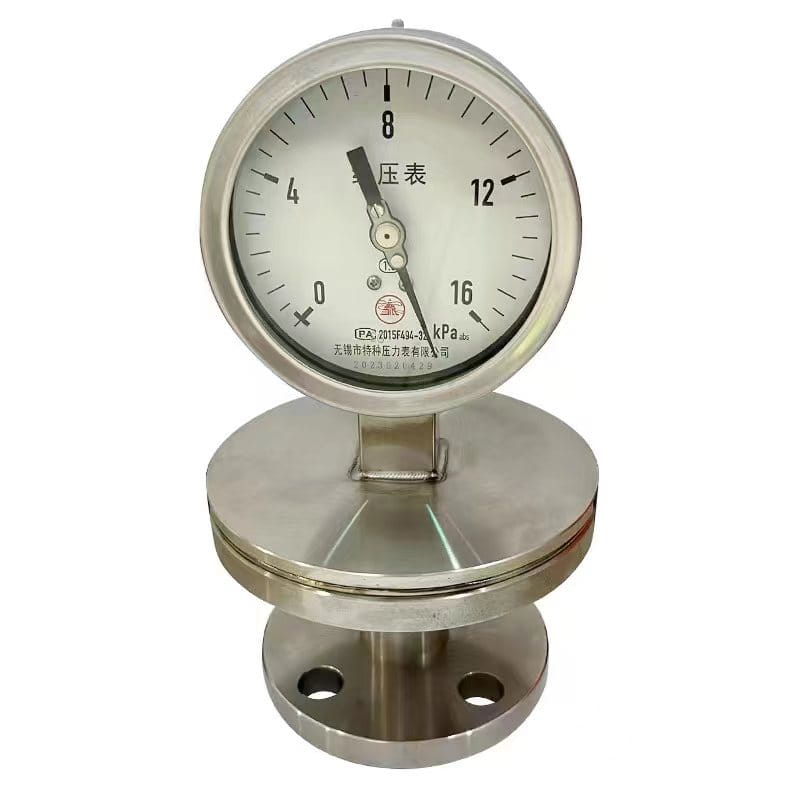

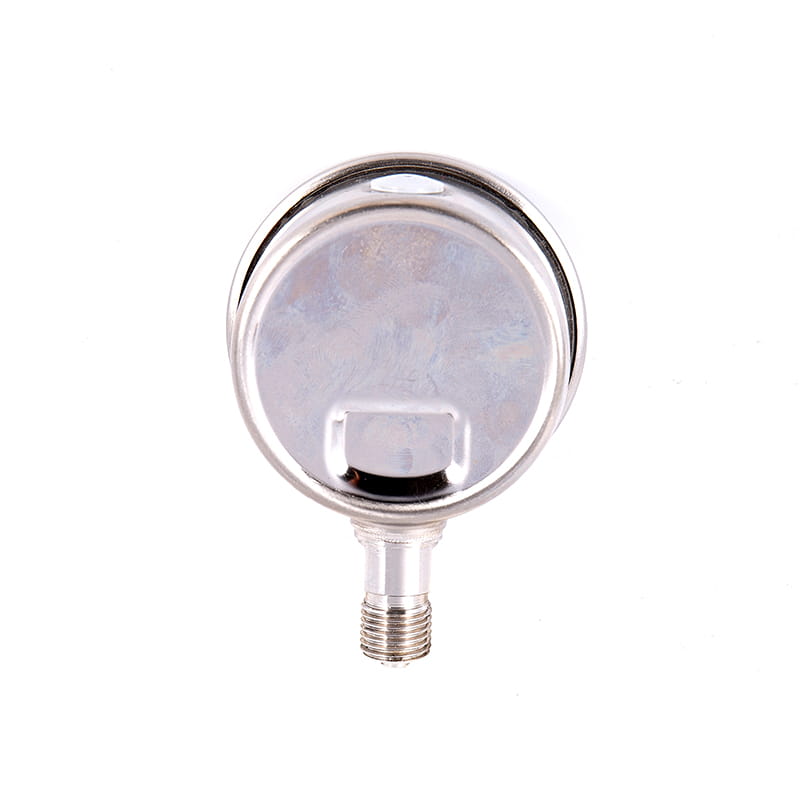

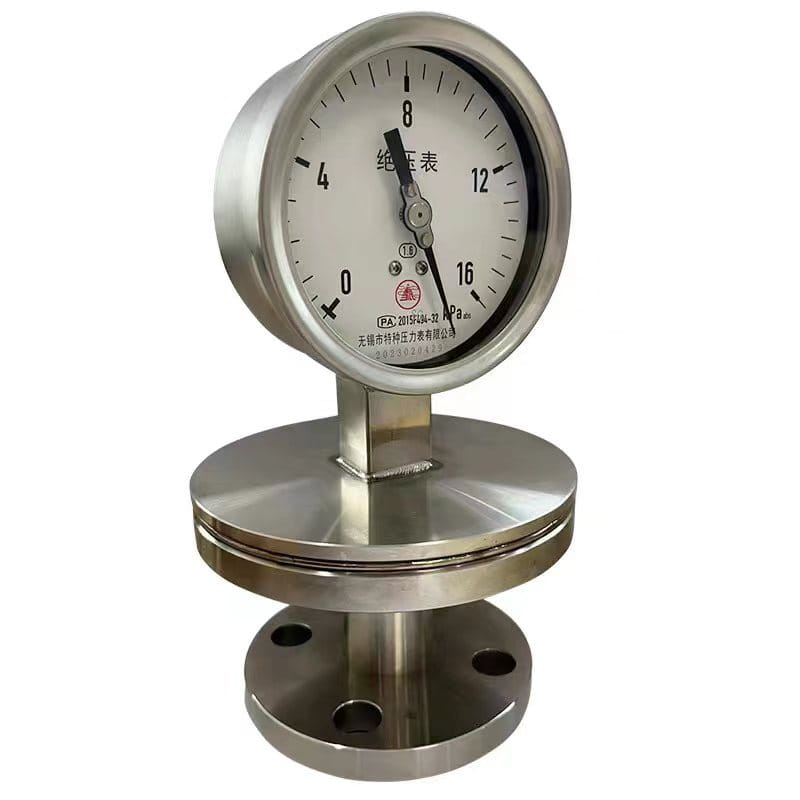

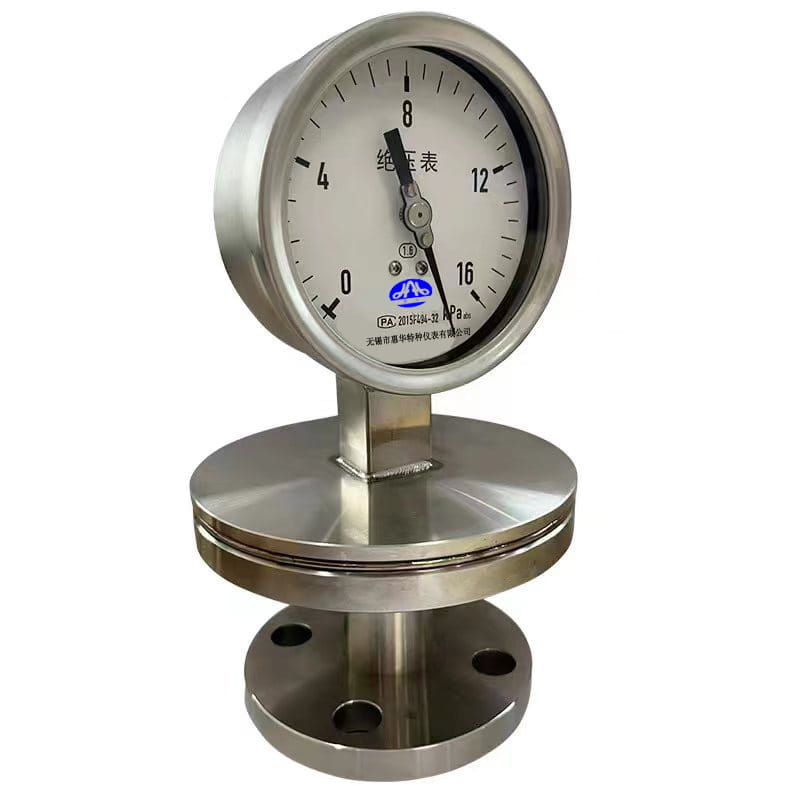

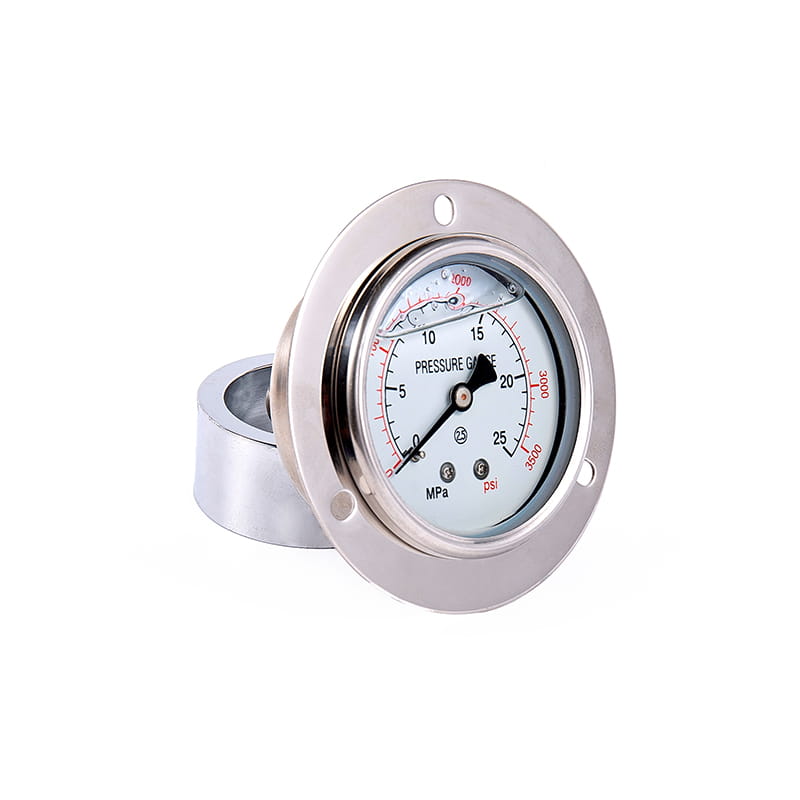

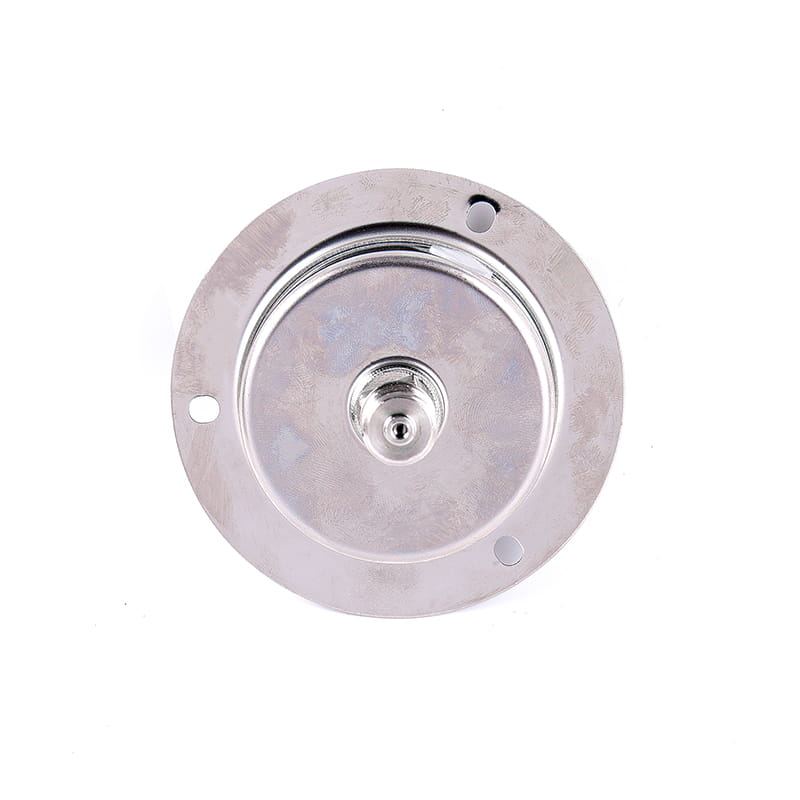

Абсолютный манометр серии YJY

◆ Модель: yjy100 yjy150
◆ Использование: абсолютное давление относится к давлению, которое выше абсолютного давления с абсолютным нулевым давлением (абсолютный вакуум) в качестве эталона. Абсолютное значение давления может быть выражено следующей формулой:
Абсолютное значение давления = вакуумное (отрицательное давление) значение атмосферного давления
Абсолютное датчик давления в основном используется для мониторинга или измерения абсолютного давления в некотором вакуумном оборудовании (например, механизм вакуумной упаковки, оборудование для мониторинга давления конденсации и давления паров жидкости и т. Д.).
◆ Рабочее давление: статическая нагрузка используется до 3/4 от верхнего предельного значения измерения, обменная нагрузка используется до 2/3 от верхнего предельного значения измерения, а краткосрочное давление используется до верхнего предельного значения измерения.

Запросите Цену

НАЗАД：Мембранный манометр серии Y-M ДАЛЕЕ：Манометр безопасности серии YQ

Параметр
Связаться с нами

◆ Технические параметры ：

номер модели		YJY100	YJY150
Номинальный диаметр		Φ 100	Φ 150
Форма установки	Ⅰ	*	*
	Ⅱ	*	*
	Ⅳ	*	*
	Ⅵ	*	*
Разъем		М20 × 1.5
Класс точности		0.4 ； 1.0 ； 1.6 ； 2.5
Диапазон измерений （ МПА ）		0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10
Условия использования окружающей среды		температура ： -40 ℃～ 70 ℃ (класс точности ： 0.4 ） -50 ℃～ 160 ℃ (класс точности ： 1.0 ~ 2.5 ） относительная влажность ： ≦ 80 %
рейтинг вибрации		V.. · ЧАС · 2 ； V · ЧАС · 3
Защитный класс		IP65
Стандарты соответствия
Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя.

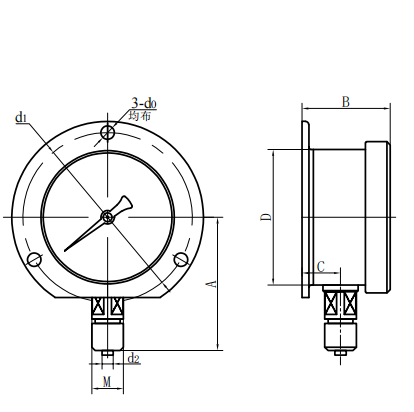

◆ Внешние размеры:

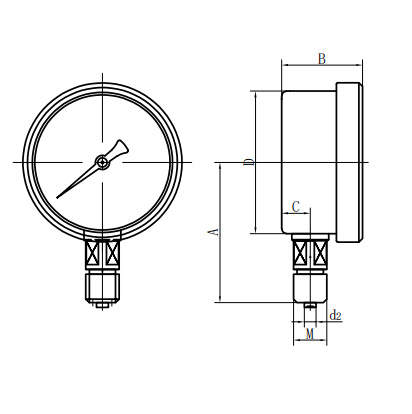

Радиальный прямой тип (ⅰ)

Осевой эксцентричный прямой тип (ⅱ)

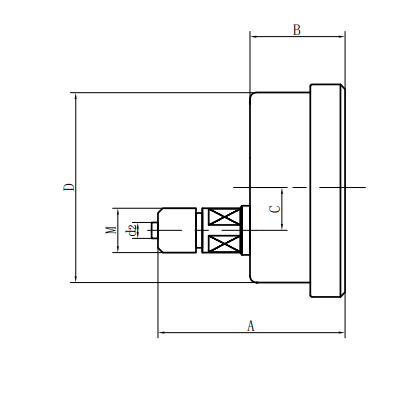

Осевой концентрический прямой тип (III)

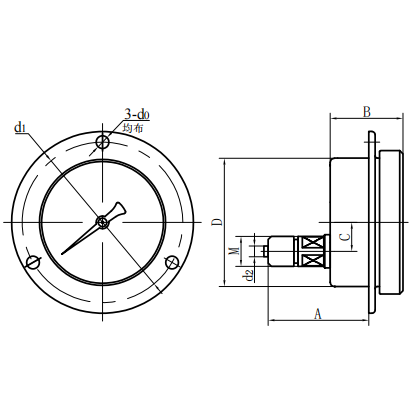

Осевая эксцентричная вставка типа (iv)

номер модели	Общие размеры ( мм ）
номер модели	А	B	C	D	d0	d1	d2	М
YJY100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	М20 × 1.5
YJY100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	М20 × 1.5
YJY100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	М20 × 1.5
YJY100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	М20 × 1.5
YJY150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	М20 × 1.5
YJY150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	М20 × 1.5
YJY150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	М20 × 1.5
YJY150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	М20 × 1.5
