Манометр термостойкий серии YG

◆ Модель: YG60 YG100 YG150
◆ Использование: Все части этой серии датчиков изготовлены из нержавеющей стали, а основные части изготовлены из 1cr18ni9, ocr18ni12mo2ti, SUS316, SUS316L и т.д. Сварка каждой части выполняется специальным процессом. Среди них высокотемпературный датчик давления, устойчивый к коррозии, обладает превосходной высокотемпературной и коррозионной резистентной производительностью, подходящей для коррозийных сред, может обнаруживать слабые коррозионные, но не кристаллизацию, неконсолидацию, низкую вязкость высокой температурной среды. Широко используется в нефть, химическом, пестицидах, резине, природном газе и других отраслях.

Запросите Цену

НАЗАД：Манометр для хладагентов серии YLM ДАЛЕЕ：Мембранный манометр из нержавеющей стали серии YEB

Параметр
Связаться с нами

◆ Технические параметры ：

Номер модели		YG60	YG100		YG150
Номинальный диаметр		Φ 60	Φ 100		Φ 150
Монтажный тип	Ⅰ	*	*		*
	Ⅱ	*	*		*
	Ⅲ	*	/		/
	Ⅳ	*	*		*
	Ⅴ	*	/		/
	Ⅵ	*	*		*
Разъем		M14 × 1.5	М20 × 1.5
Класс точности		2.5		1.6
Диапазон измерений （ МПА ）		Вакантный -0.1 ～ 0 Вакуум давления: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Давление: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250
Условия использования окружающей среды		Температура ： -40 ℃～ 70 ℃
Температура		Прямая установка: ≤ 150 ℃
		Температура ： ≤ 500 ℃
Ошибка эффекта температуры		Δ ＝ ± (Δ K Δ Т ） Δ - допустимое значение ошибки значения отображения, когда температура окружающей среды отклоняется от 20 ℃ ± 5 ℃, и допустимое значение ошибки значения отображения, когда температура окружающей среды отклоняется от 20 ℃ ± 5 ℃. % δ— - абсолютное значение внутренней ошибки прибора. % K — - Коэффициент эффекта температуры со значением 0,04%/° C Δ Т — -
Степень виброустойчивости		V. · ЧАС · 3
Материал трубки Бурдона		Ocr18ni12mo2ti ； SUS316 ； SUS316L
Материал корпуса и разъема		1cr18ni9ti ； SUS304
Защитный класс		IP65
Стандарты соответствия		GB/T 1226
Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя.

◆ Внешние размеры:

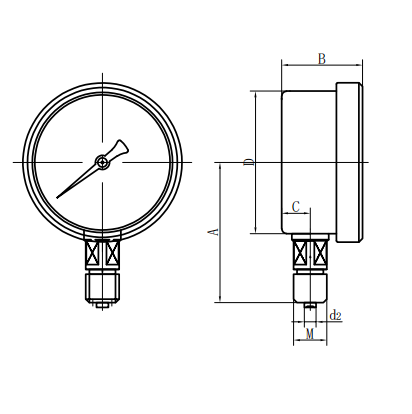

Радиальный прямой тип (ⅰ)

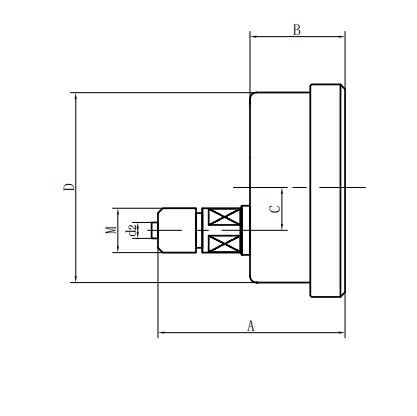

Осевой эксцентричный прямой тип (ⅱ)

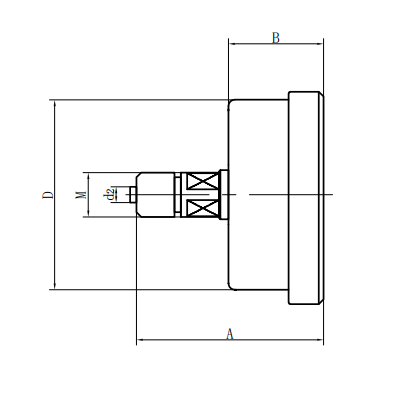

Осевой концентрический прямой тип (III)

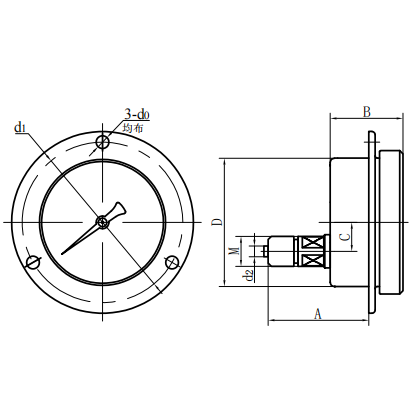

Осевая эксцентричная вставка типа (IV)

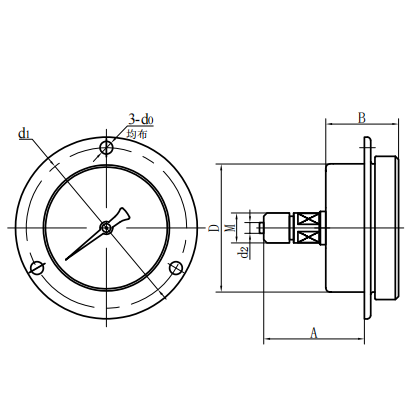

Осевой концентрический тип вставки (V)

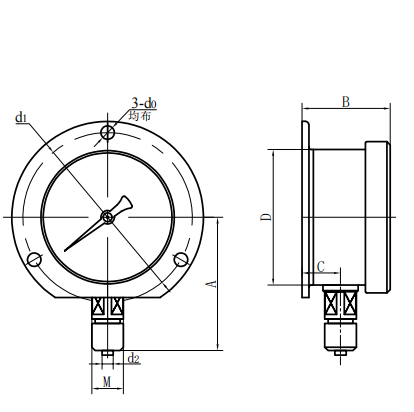

Радиальный выпуклый тип (vi)

Номер модели	Общие измерения （ мм ）
Номер модели	А	B	C	D	d0	d1	d2	М
YG60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YG60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5
YG60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YG60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5
YG60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YG60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YG100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	М20 × 1.5
YG100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	М20 × 1.5
YG100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	М20 × 1.5
YG100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	М20 × 1.5
YG150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	М20 × 1.5
YG150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	М20 × 1.5
YG150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	М20 × 1.5
YG150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	М20 × 1.5
