Как точно откалибровать манометр, чтобы обеспечить его точность?

Ниже приведены общие шаги по точной калибровке манометра для обеспечения его точности:

Подготовительная работа
·Выбор стандартных инструментов: В зависимости от требований к диапазону и точности калибруемого манометра выберите стандартный манометр или калибратор давления с уровнем точности как минимум на один класс выше, чем у калибруемого манометра.
·Проверьте инструменты: Убедитесь, что стандартный прибор и испытуемый манометр не имеют каких-либо повреждений внешнего вида, что соединительные детали находятся в хорошем состоянии и что указатель может свободно вращаться.
·Подготовка среды: Калибровку следует проводить в помещении, где условия окружающей среды, такие как температура и влажность, соответствуют требованиям. Общая температура должна находиться в пределах 20 ℃ ± 5 ℃, а влажность – от 40% до 60%.

Этапы калибровки

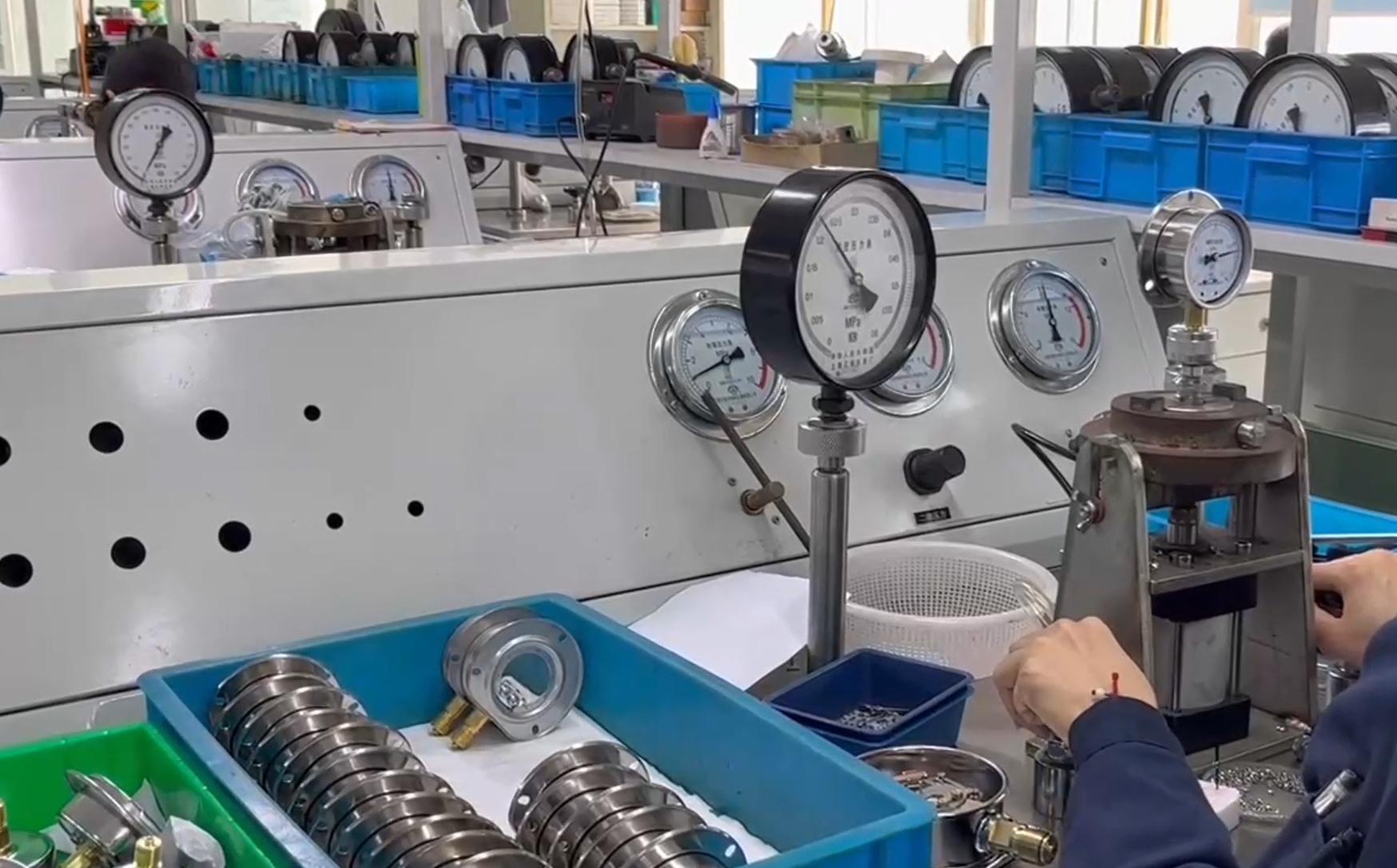

1. Монтажное соединение: Подключите манометр быть откалиброван, а стандартный прибор – через шланг или соединитель под давлением надлежащим образом, гарантируя герметичное соединение без утечек.
2. Предварительный нагрев: Включите манометр и стандартный прибор и дайте им прогреться в течение определенного периода времени (обычно от 15 до 30 минут), чтобы обеспечить стабильное рабочее состояние инструментов.
3. Калибровка нулевой точки: При отсутствии давления проверьте, находится ли указатель калибруемого манометра в нулевом положении. Если есть какое-либо отклонение, используйте специальный инструмент для регулировки винта регулировки нулевого положения, чтобы указатель точно указывал на нулевую отметку.
4. Калибровка диапазона: Постепенно подавайте давление на калибруемый манометр и стандартный прибор с помощью источника давления. Калибруйте в нескольких точках, соответствующих 20%, 40%, 60%, 80% и 100% диапазона манометра. В каждой точке калибровки, как только давление стабилизируется, записывают значение давления эталонного прибора и значение показания калибруемого манометра.

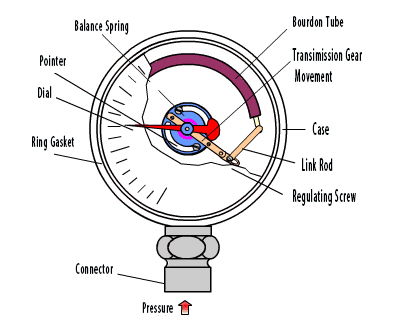

5. Расчет и корректировка ошибок: Рассчитайте погрешность для каждой точки калибровки. Если погрешность превышает допустимый диапазон, калиброванный манометр необходимо отрегулировать. Для манометров с трубкой Бурдона точная настройка может быть достигнута путем регулировки передаточного отношения механизма; для цифровых манометров соответствующие настройки параметров можно отрегулировать согласно инструкции.
6. Возврат ошибки калибровки: После завершения калибровки диапазона постепенно уменьшите давление и повторите шаги 4 и 5. Проверьте погрешность возврата, которая представляет собой разницу в показании значения во время процессов подъема и падения в одной и той же точке калибровки. Это должно соответствовать требованиям точности манометра.
7. Запись о калибровке: Запишите все данные, полученные в процессе калибровки, включая точки калибровки, стандартные значения, измеренные значения калибруемого объекта, ошибки и т. д. Это облегчит будущие запросы и отслеживаемость.

Калиброванная обработка
· Маркировка и сертификаты: Манометры, прошедшие калибровку, должны быть маркированы свидетельством о калибровке с указанием даты поверки, срока действия и т.п. Одновременно должно быть выдано свидетельство о калибровке, удостоверяющее, что манометр откалиброван в заданных условиях и соответствует соответствующим требованиям по точности.
·Несоответствующее обращение: Манометры, которые не прошли калибровку, должны быть четко промаркированы и изолированы, чтобы предотвратить их неправильное использование в процессах производства или испытаний. В зависимости от конкретной ситуации их можно отремонтировать или заменить и т.д.

Следует отметить, что калибровка манометров должна проводиться согласно соответствующим стандартам и нормам каждой страны. Калибровочный персонал должен обладать необходимой квалификацией и навыками. Более того, манометры следует регулярно калибровать, чтобы гарантировать, что они всегда сохраняют хорошую точность и надежность.
