«Отношения сосуществования» между расходом и давлением Решающее сочетание в промышленных измерениях

Расходомеры и манометры тесно связаны в промышленных системах измерения и управления, в основном благодаря принципам механики жидкости и сценариям практического применения. Ниже приведены основные связи и совместные эффекты между ними.

Соотношение принципов измерения
·Уравнение Бернулли: Многие расходомеры (такие как диафрагмы, трубки Вентури, расходомеры дифференциального давления) рассчитывают расход косвенно, измеряя разность давлений жидкости. Манометры обеспечить критически важные данные о перепаде давления или статическом давлении в таких сценариях.
· Зависимость от характеристик жидкости: На взаимосвязь между расходом и давлением влияют такие факторы, как плотность и вязкость жидкости. Для корректировки измерения расхода необходимо объединить данные о давлении (например, изменение давления существенно влияет на расход газа).

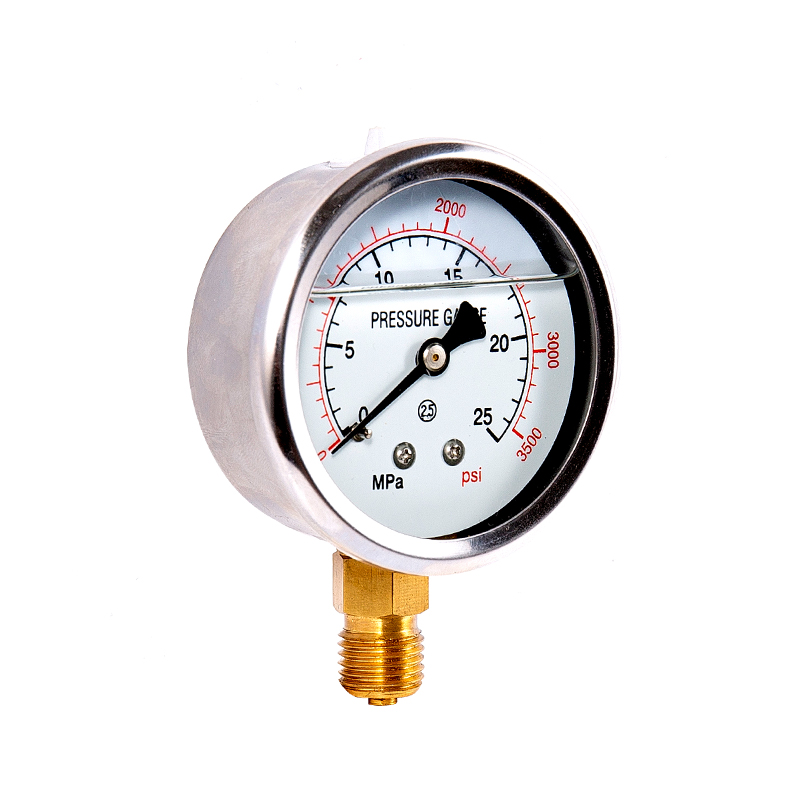

Манометры

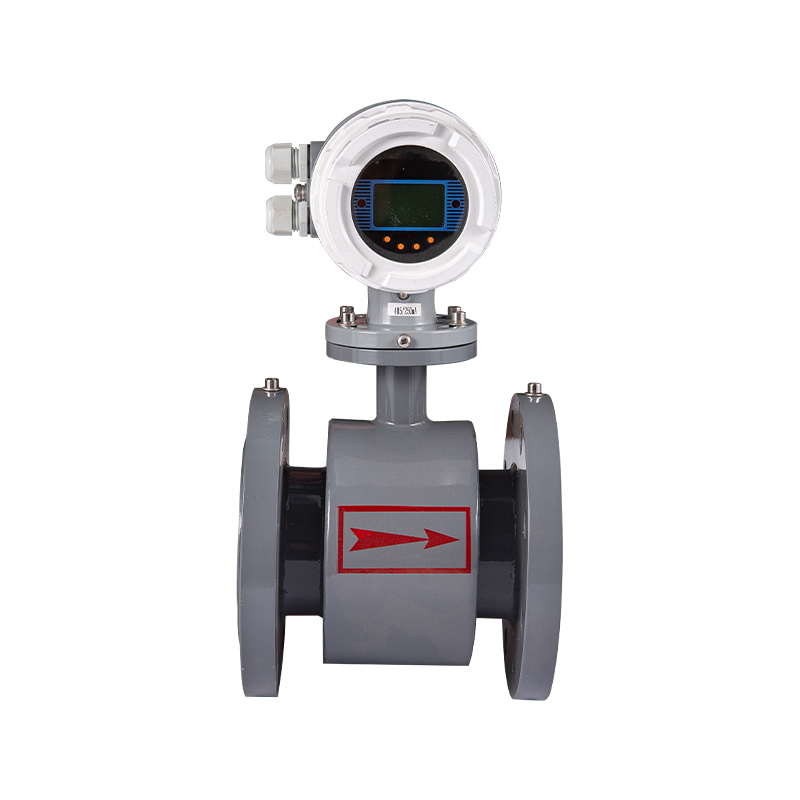

Расходомеры

Мониторинг и контроль системы
· Стабильность процесса: Манометр контролирует колебания давления в трубопроводе. При отклонении давления (например, закупорке или утечке) показания расходомера могут стать недействительными или искаженными.
· Управление с обратной связью: в системах управления насосами или клапанами сигналы от расходомера и манометра совместно подаются обратно на контроллер, что позволяет настраивать оборудование для поддержания стабильного расхода и давления (например, контур ПИД-регулирования).

Калибровка и компенсация
· Компенсация давления: Для расходомеров газа (например, турбинных, термического типа) данные о давлении необходимы для преобразования объемного расхода в стандартные условия (Нм³/ч), чтобы избежать ошибок, вызванных изменениями давления.
·Диагностика неисправностей: Внезапное падение давления может указывать на утечку в трубопроводе. В этот момент показания расходомера будут аномально высокими. Необходимо исследовать проблему, объединив данные манометра.

Типичные сценарии применения
· Расходомер дифференциального давления: расход рассчитывается непосредственно на основе показаний манометров высокого давления (P1) и низкого давления (P2).
·Система насоса/компрессора: Манометр на выходе связан с расходомером, чтобы гарантировать, что оборудование работает в безопасном диапазоне давления и обеспечивает ожидаемый расход.
·Баланс трубопроводной сети: В сетях водоснабжения/газоснабжения распределение давления и распределение потока необходимо контролировать одновременно для оптимизации эффективности.

Выбор и установка
· Координация позиционирования: манометры обычно устанавливаются перед и после расходомера для обеспечения эталонного давления или для проверки стабильности структуры потока (например, во избежание вихревых помех).
·Согласование диапазона: Для системы высокого давления необходимо выбирать манометры, устойчивые к давлению. При этом диапазон расходомера должен охватывать диапазон расхода при изменении давления.

Резюме: Расходомеры и манометры по существу дополняют друг друга: расходомер фокусируется на «объеме потока», а манометр – на «толкающей силе». Их совместное использование может повысить надежность системы, особенно в динамических условиях эксплуатации или в высокоточных сценариях (например, в химической и энергетической промышленности). В практических приложениях данные из обоих часто интегрируются в системы SCADA или DCS, чтобы обеспечить комплексный анализ и контроль.

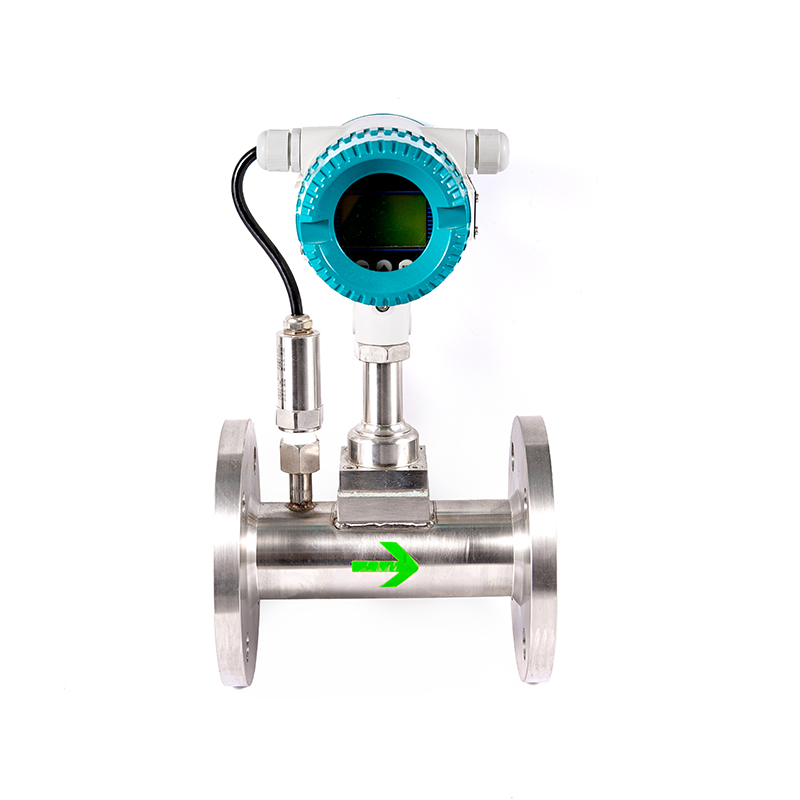

Вихревой расходомер

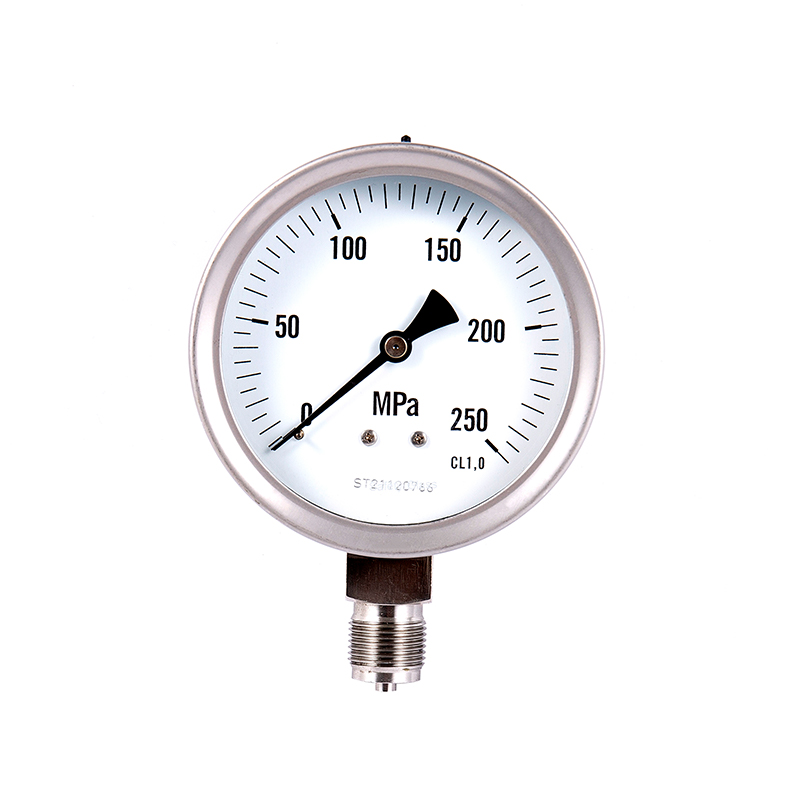

Антивибрационный манометр
