◆ Модель: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Применение: из -за косвенной структуры измерения, манометр давления диафрагмы подходит для измерения давления жидкостей, газов или гранулированных проточных твердых веществ с высокой вязкостью, легко кристаллизовать, сильной коррозии и высокой температуры. Изоляционная диафрагма имеет множество материалов, чтобы адаптироваться к различным коррозийным средам.
Эти приборы в основном используются в химическом волокне, синтетическом волокне, нефти, окрашивании, щелочи, кислоте, пищевой продукции, медицине, строительстве, горнодобывании, плавках и других отраслях промышленности.
Значение датчика этого типа инструмента может использоваться в различных рядах: общий маномочий, устойчивый к амортизатору датчику давления, различные электрические контактные датчики, разнообразные амортизационные электрические контактные давления, передатчик давления, дистанционное давление, цифровое датчик давления, контроллер давления и так включено.
◆ Принцип структуры:
Этот инструмент является косвенным измерением. Деформация диафрагмы изоляции под давлением измеренной среды, герметизирующая жидкость под давлением, а давление передается на давление.
Уплотнительная жидкость под давлением, и давление проводится на прибор обнаружения, который показывает значение измеренного среднего давления.
◆ Технические параметры ：
| Модель измерителя головы | Различные типы инструментов давления, передатчиков давления, контроллеров давления и т. Д. | |||
| Класс точности | 1.6 ； 2.5 | |||
| Класс точности （ МПА ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Материал диафрагмы | прозвища | Материал | прозвища | Материал |
| 1 | 0cr18ni12mo2 | 5 | Hastelloy C (H276c) | |
| 2 | SUS304 | 6 | Monel Alloy (Cu30ni70) | |
| 3 | SUS316 | 7 | Tantalum (TA) | |
| 4 | SUS316L | 8 | Фторупластичный (PTFE) | |
| Изолятор материал | 1cr18ni9; 304; 316; 316L; F4; ПВХ и т. Д. | |||
| Запечатывание материала прокладки | Nbr; Медицинский силиконовый резина; PTFE; Графит; Флуоруэластомер; и т. д. | |||
| Заполнение проводящей жидкости | Метилликоновое масло, растительное масло, глицерин, фторированное масло и т. Д. | |||
| температурный эффект | Поскольку тепловое расширение проводящей жидкости и жесткость диафрагмы связаны с температурой, значение ошибки составляет 0,1%/° C, когда рабочая температура отклоняется от 20 ± 5 ° C. | |||
| защита от коррозии | Эта производительность включает в себя коррозионные характеристики окружающей среды и измерительной среды, а материал изолятора, лист диафрагмы и герметизирующая стиральная машина может быть выбрана в соответствии с условиями использования. | |||
| разница в уровнях | Установка диафрагмы подключенной к шлангу В установке. Если точка измерения и датчик давления находится на разных высотах, его разность уровня жидкости, генерируемая разностью давления △ P, будет влиять на измеренное значение прибора, формула: △ P = Удельный вес герметизации жидкостной разницы в жидкости. | |||
| Стандарты реализации | JB/T 8624 | |||
| Примечание: 1, поток разъема может быть настроен в соответствии с требованиями пользователя; 2 、 Подключение фланца может быть настроено в соответствии с стандартом фланка пользователей. $ | ||||
◆ Размер типа изолятора и схема установки:

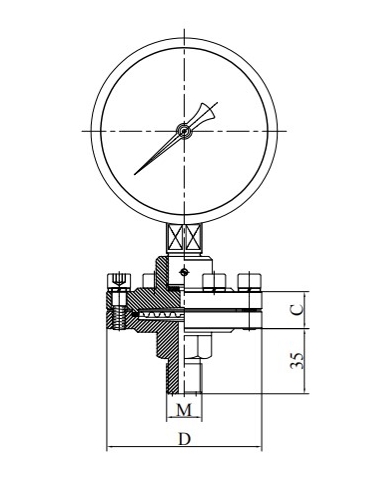

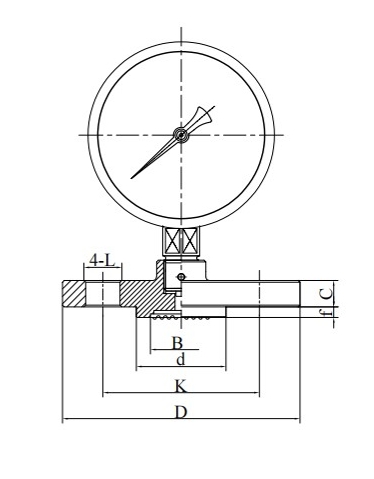

| (Мл) резковой интерфейс | (MF) Открытое лицо Flange |
