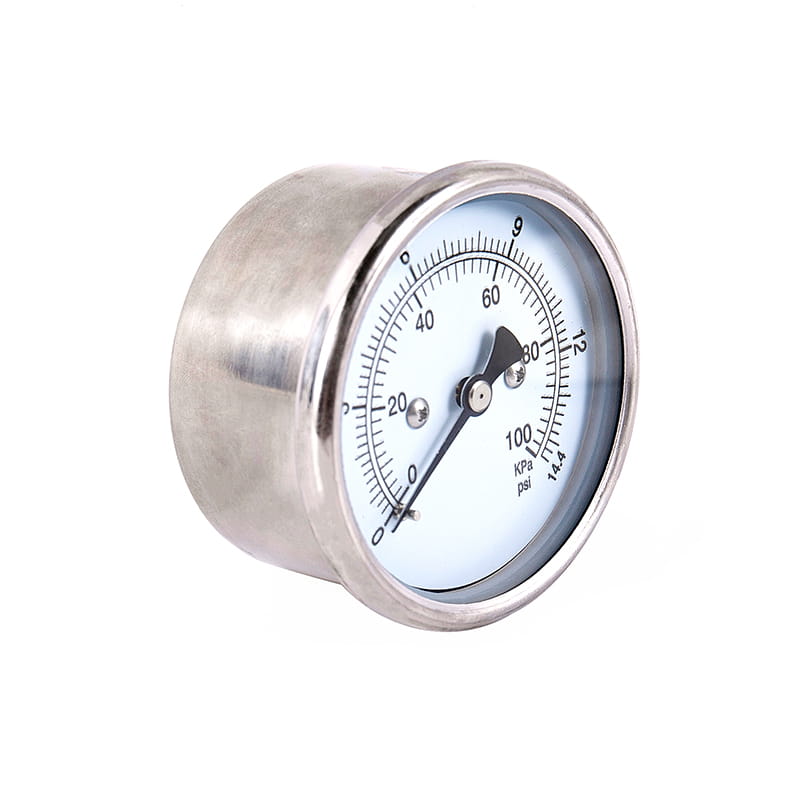

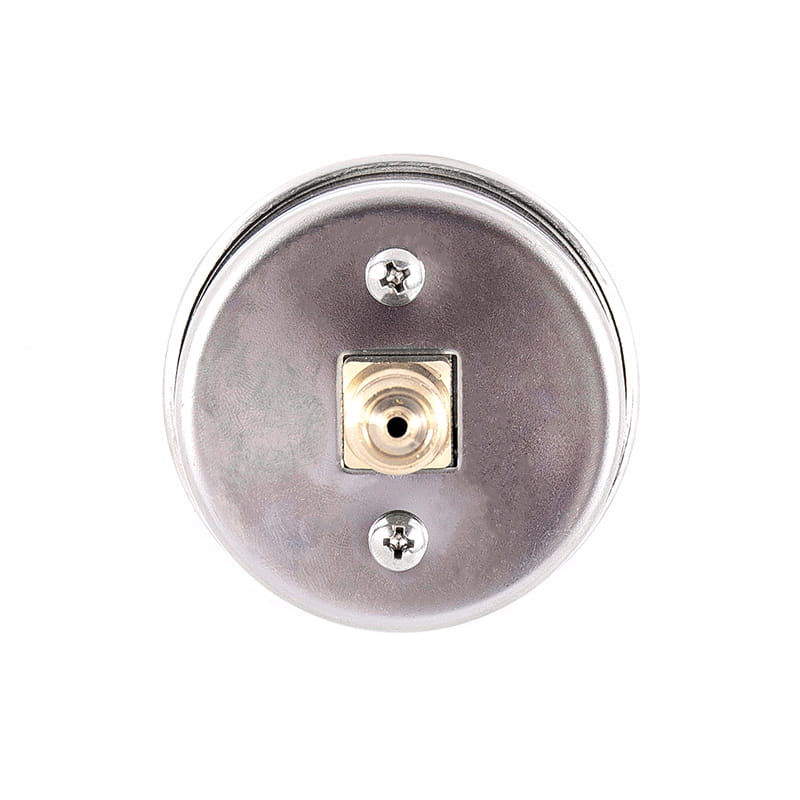

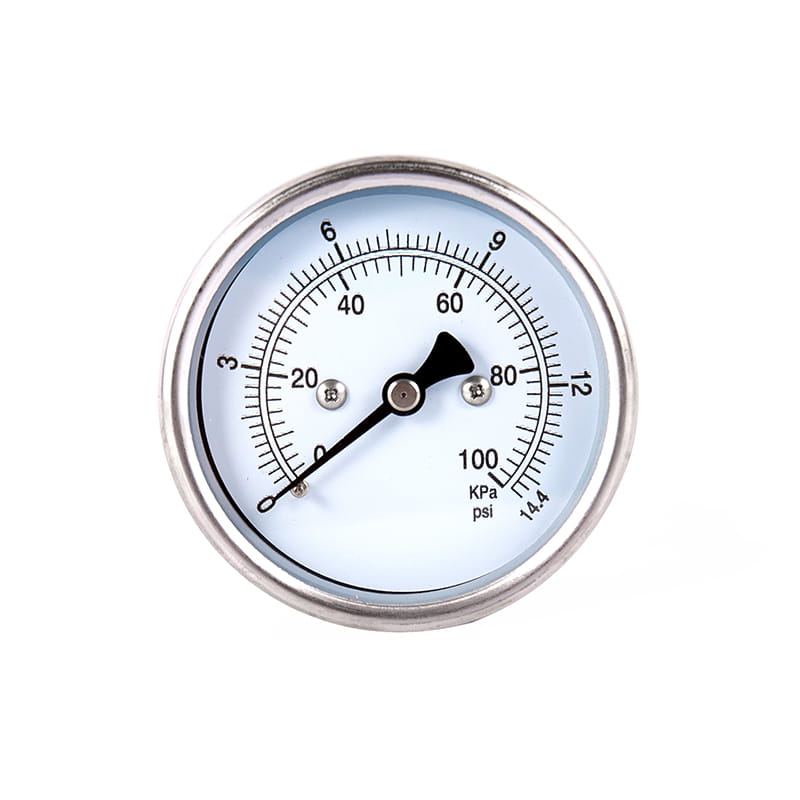

Мембранный манометр серии YE

◆ Модель: Ye60 Ye100 Ye150
◆ Использование: Мембранная коробка давления датчика также называется манометом для микросхемы. Он подходит для измерения низкого микро-давления газов или паров без взрывов, некристаллизации, неконденсации и некоррозийного воздействия на медный и медный сплав.

Запросите Цену

НАЗАД：Мембранный манометр из нержавеющей стали серии YEB ДАЛЕЕ：Манометр сейсмостойкий серии YN

Параметр
Связаться с нами

◆ Технические параметры ：

Номер модели		Ye60	YE100	Ye150
Номинальный диаметр		Φ 60	Φ 100	Φ 150
Монтажный тип	Ⅰ	*	*	*
	Ⅱ	/	*	*
	Ⅲ	*	/	/
	Ⅳ	/	*	*
	Ⅴ	*	/	/
Разъем		M14 × 1.5	М20 × 1.5
Класс точности		1.6 ； 2.5
Диапазон измерений （ КПА ）		-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Условия использования окружающей среды		Температура ： -25 ℃～ 55 ℃； Относительная влажность ： ≤ 80 ％
Степень виброустойчивости		V. · ЧАС · 2
Материал мембранной коробки		QSN4-0.3
Защитный класс		IP54
Стандарты соответствия		JB/T 9274
Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя.

◆ Внешние размеры:

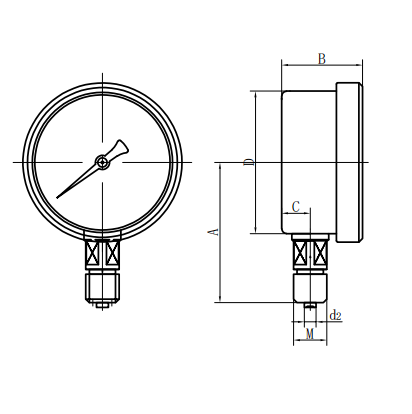

Радиальный прямой тип (ⅰ)

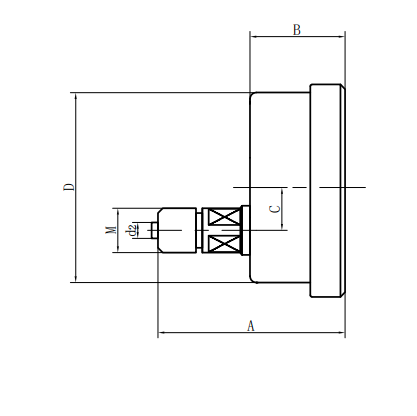

Осевой эксцентричный прямой тип (ⅱ)

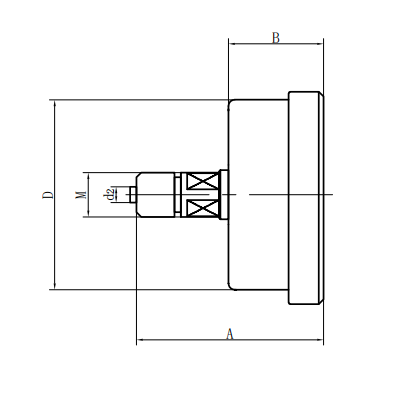

Осевой концентрический прямой тип (III)

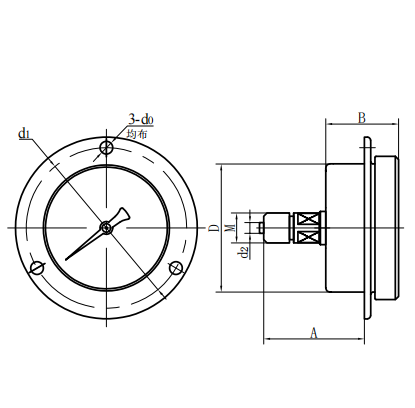

Осевая эксцентричная вставка типа (IV)

Осевой концентрический тип вставки (V)

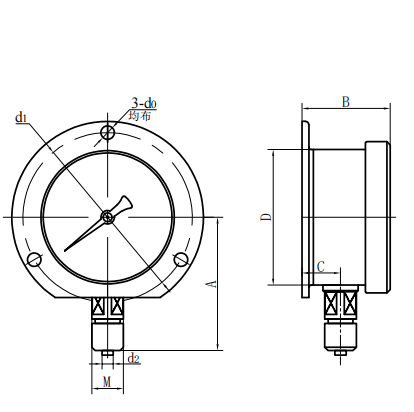

Радиальный выпуклый тип (vi)

Номер модели	Общие измерения （ мм ）
Номер модели	А	B	C	D	E	d2	М
Ye60 －Ⅰ	58	35	11	φ 60	5	φ 4	М10 × 1
Ye60 －Ⅲ	58	35	/	φ 60	5	φ 4	М10 × 1

YE100 －Ⅰ	93	50	16.5	Φ 100	16.5	φ 6	М20 × 1.5
YE100 －Ⅲ	85	50	/	Φ 100	16.5	φ 6	М20 × 1.5

Ye150 －Ⅰ	118	53	18.5	φ 150	19	φ 6	М20 × 1.5
Ye150 －Ⅲ	96	53	/	φ 150	19	φ 6	М20 × 1.5
