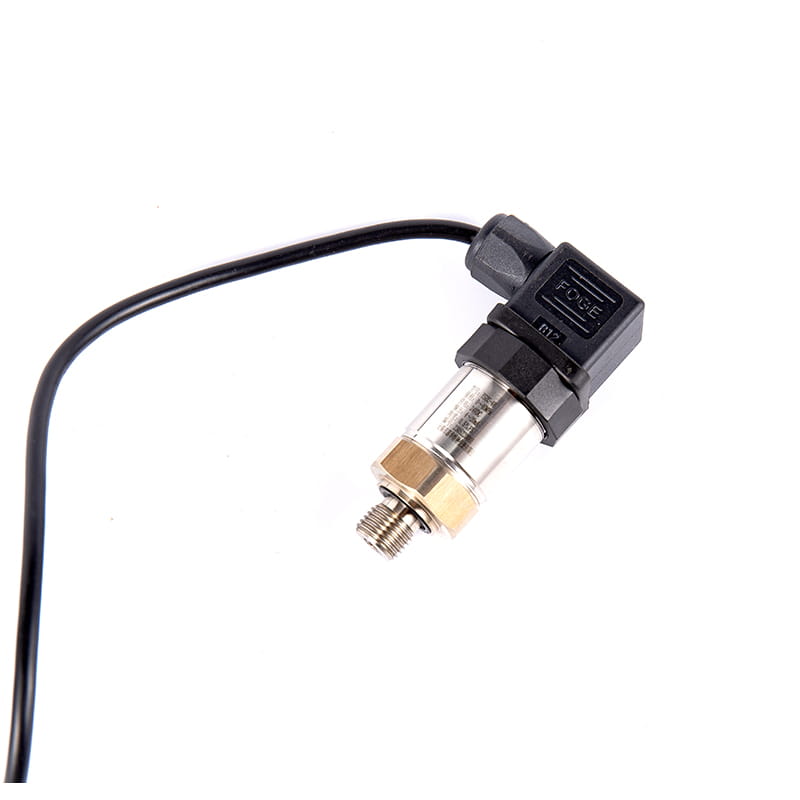

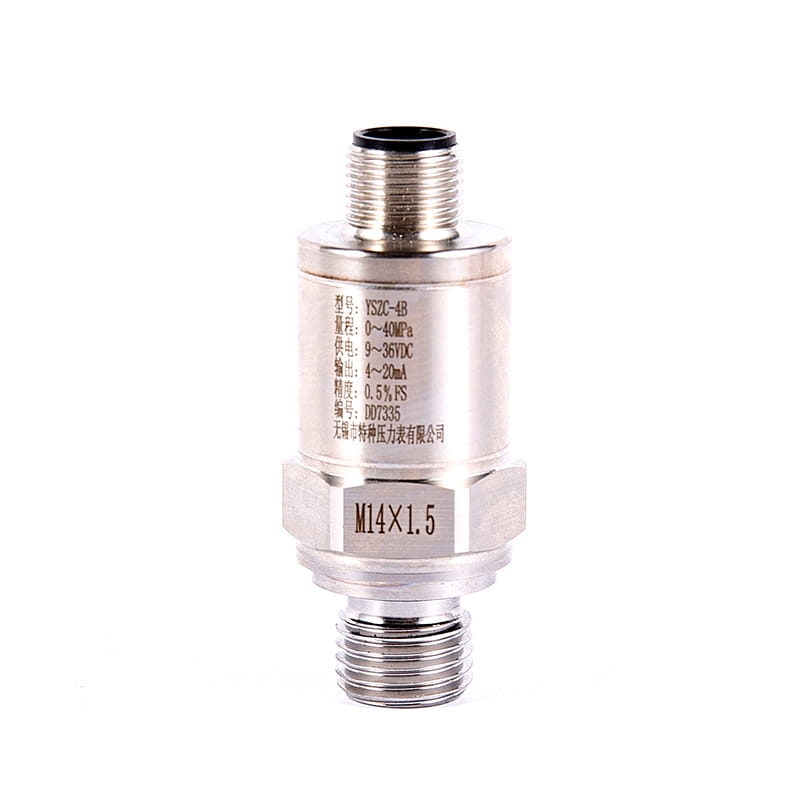

Передатчик компактного давления серии YSZC-4

1. Обзор

Этот передатчик давления обладает высокой чувствительностью, высокой точностью и сильной способностью к противоположной загрузке. Изготовленная с помощью импортированных датчиков, схема датчика и усиления очень интегрированы; Оболочка представляет собой интегральную трубку из нержавеющей стали, а нулевая точка и усиление цепи не нужно регулировать; Сильная противоположная способность, устойчивость к кислоте и щелочи, долгосрочная стабильность и надежность.

2. Как это работает

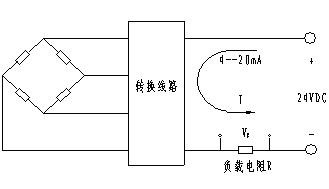

Передатчик компактного давления использует импортируемые чипы давления, а чувствительные компоненты соединяются в мостики проходов с помощью процессов диффузии или ионной имплантации, а чувствительные к давлению диафрагмы образуются под мостами с помощью технологии микрообработки. Когда давление оказывается на диафрагму, значение сопротивления изменяется и генерируется линейный выходной сигнал, который пропорционален приложенному давлению. Мы добавляем источник питания постоянного тока к мосту Wheatstone, и он будет производить выход сигнала напряжения постоянного тока. После вторичной линии преобразования реализуется двухпроводная система 4ma ~ 20 мА.

3. Функциональные характеристики

◆ Хорошая стабильность, полнота, нулевая долгосрочная стабильность вплоть до 0,2%FС/ год. В диапазоне Температура компенсации 0 ° C ~ 70 ° C, температурная дрейф меньше, чем 0,2%FS, и температурная дрейф меньше, чем 0,5%фс во всем допустимом диапазоне рабочей температуры.

◆ При обратной защите и схеме ограничения тока передатчик не будет поврежден, когда положительные и отрицательные полюсы будут изменены во время установки и передатчик автоматически ограничит ток внутри 35 мА Когда это ненормально.

◆ Твердость, без движущихся частей, высокая надежность, длительный срок службы.

◆ Газ, вода, нефть и пара могут быть измерены с высокой точностью, и на него не влияют масса измеренной среды.

◆ Легкая установка, простая структура, экономичная и долговечная.

4. Основные технические параметры
