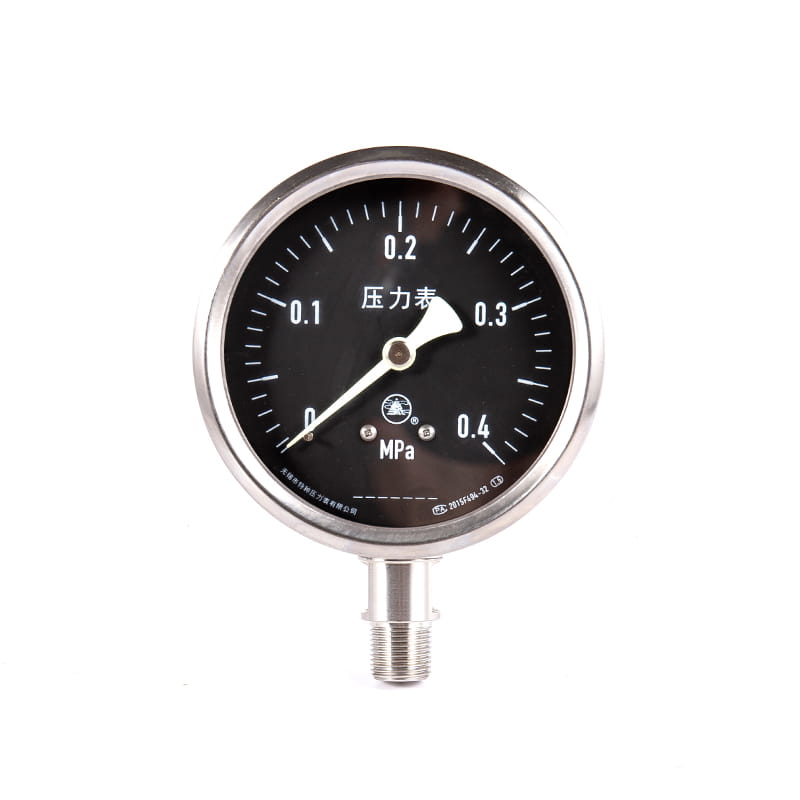

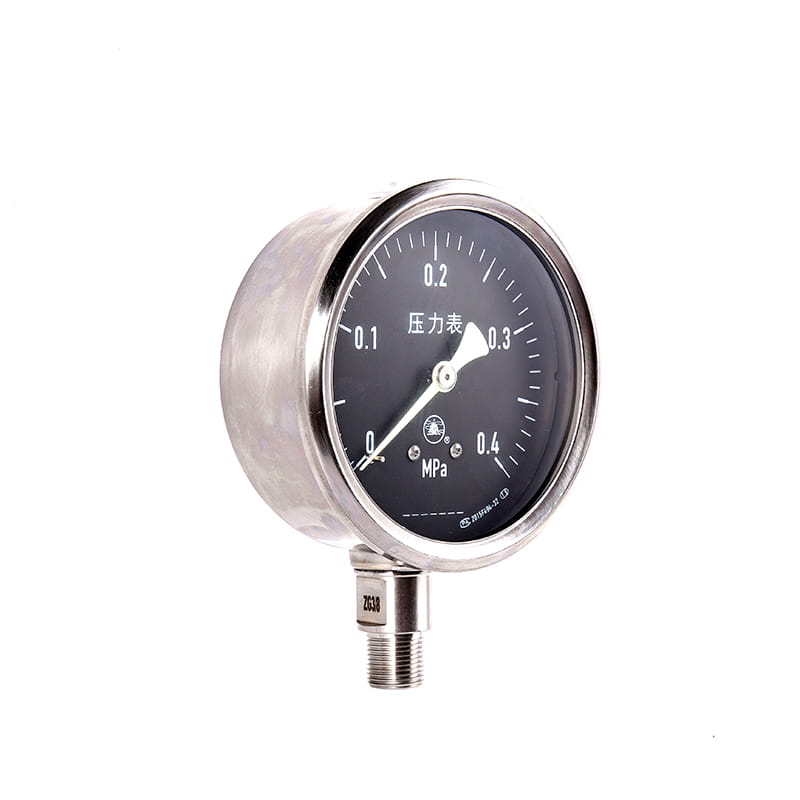

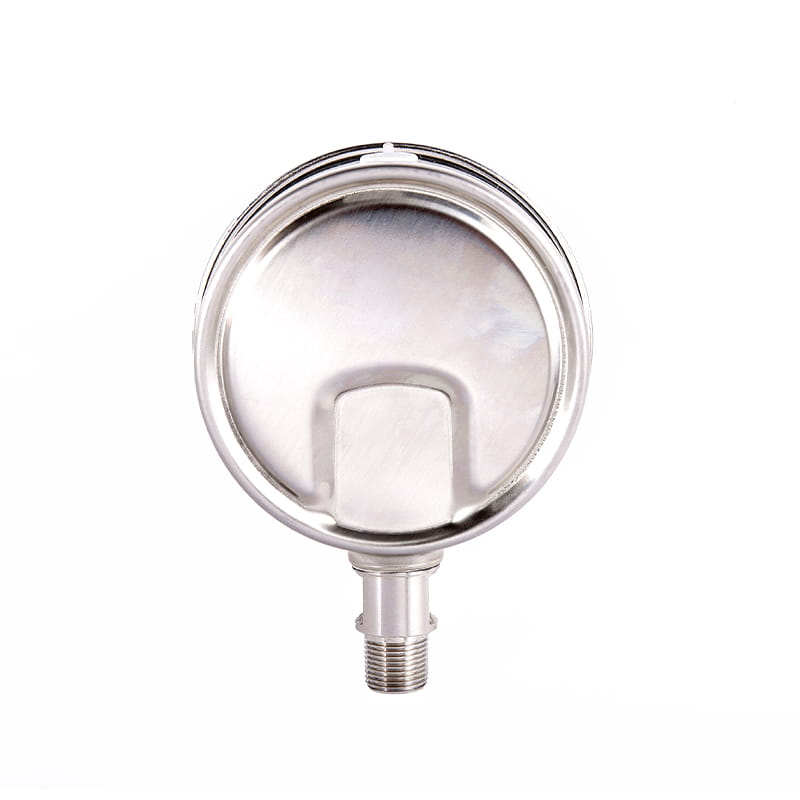

◆ Модель: YC40 YC50 YC60 YC75 YC100 YC150
◆ Use: This series of instruments are suitable for measuring the pressure of liquid, gas, steam and other fluid media without explosion danger, crystallization or solidification on ships and related equipment.
This series of instruments have luminous type, in the main scale of the dial and the front end of the pointer is coated with active or passive permanent luminous agent, so the pressure value can be clearly read in the dark.
The shell of this series of instruments is fully sealed and has a certain resistance to seawater corrosion, thus protecting the internal components of the instrument from damage and corrosion by waves and seawater.
This series of instruments can also be filled with low-viscosity damping oil in the shell, with the ability to resist the vibration of the working environment caused by the bad weather in the sea and the medium pressure pulsation.
This series of instruments are mainly used in offshore shipping, offshore oil and gas fields, offshore drilling platforms, seabed mining, inland navigation and other industries.
◆ Технические параметры ：
| Номер модели | YLM60 | YLM100 | YLM150 | |
| Номинальный диаметр | Φ 60 | Φ 100 | Φ 150 | |
| Монтажный тип | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Разъем | M14 × 1.5 | М20 × 1.5 | ||
| Класс точности | 2.5 | 1.6 | ||
| Диапазон измерений （ МПА ） | Вакантный -0.1 ～ 0 Вакуум давления: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Давление: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Условия использования окружающей среды | температура ： -40 ℃～ 70 ℃ |
| рейтинг вибрации | Нормальный тип: V.. · ЧАС · 3 ； Сейсмический тип (заполненный жидкостью тип): V · ЧАС · 4 |
| МАТЕРИАЛ БОРДЕН ТРУБА | QSN4-0.3 、 Ocr18ni12mo2ti |
| Материал корпуса и разъема | 1cr18ni9ti ； SUS304 |
| Защитный класс | IP65 |
| Стандарты реализации | ГБ/т 1226 ； JB/T 6804 |
| Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя. | |

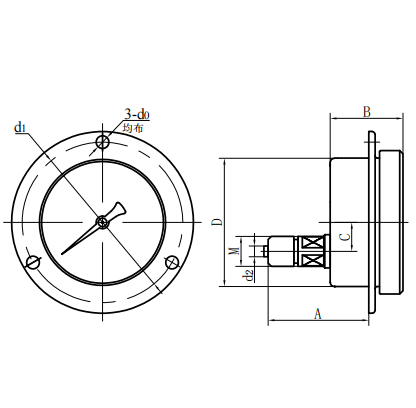

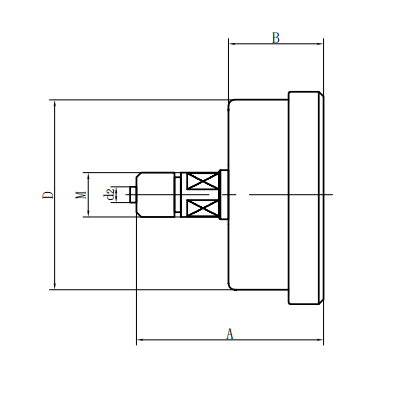

◆ Внешние размеры:

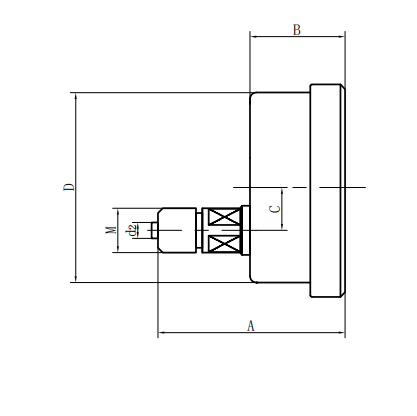

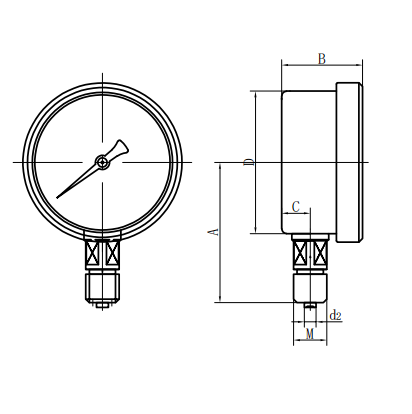

| Радиальный прямой тип (ⅰ) | Осевой эксцентричный прямой тип (ⅱ) |

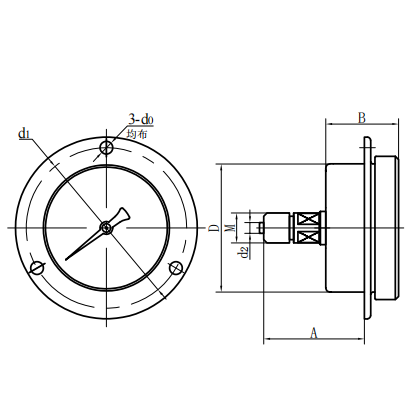

| Осевой концентрический прямой тип (III) | Осевая эксцентричная вставка типа (IV) |

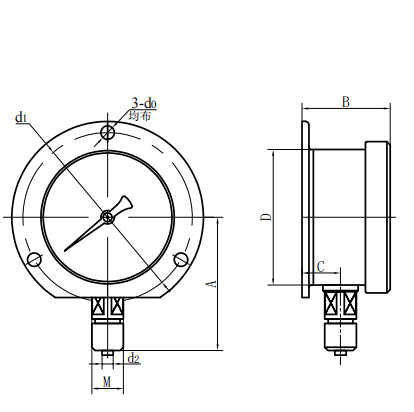

| Осевой концентрический тип вставки (V) | Радиальный выпуклый тип (vi) |
| номер модели | Общие размеры (мм) | |||||||
| А | Беременный | В | Дюймовый | D0 | D1 | D2 | М | |
| YC60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YC60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YC60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | М20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | М20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | М20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | М20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
