От среды до условий эксплуатации: комплексное руководство по разборке для выбора давления диафрагмы, чтобы избежать общих ловушек

Выбранный процесс должен основываться на характеристиках среды, условиях измерения, требованиях к установке и требованиям точности. Он должен всесторонне соответствовать параметрам, таким как материал диафрагмы, структурная форма и диапазон, чтобы гарантировать, что инструмент подходит для сайта, и может гарантировать точность измерения.

И.
· Коррозионная стойкость: выберите мембранный материал на основе кислотности и щелочности, а также окисляющих и уменьшающих свойств среды:
Обычная слабая кислота/щелочка: 304/316 диафрагма нержавеющей стали
Высокопрокативная (такая как концентрированная серная кислота, аква-региа): диафрагма Hastelloy (C-276), сплава Monel или политетрафторэтилен (PTFE)
Продовольственная/фармацевтическая промышленность: должна соответствовать стандартам FDA 316L санитарных диафрагм из нержавеющей стали (такие как силиконовая резина).
· Содержание вязкости/частиц: для высокой суровой или частицы, содержащей среды (например, грязь, краска), выберите плоскую или выпуклую мембранную структуру, которая устойчива к засолу, чтобы предотвратить износ мембраны.
· Токсичность/опасность пожара: для токсичной или легковоспламеняющейся/взрывной среды для предотвращения утечки требуется диафрагма подключения к герметизации фланца с превосходной производительностью герметизации.

II Определите условия измерения и параметры
· Диапазон давления:
Стандартный диапазон измерений устанавливается в 1,3 до 1,5 раза превышает верхний предел (например, если максимальное давление составляет 1 МПа, выберите диапазон 1,6 МПа).
Для сценариев пульсирующего давления (например, на выходе насоса) диапазон, который, по крайней мере, вдвое больше пикового давления, чтобы предотвратить повреждение диафрагмы из -за усталости.
· Диапазон температуры
Когда средняя температура слишком высока (например,> 200 ℃), необходимо выбрать высокотемпературный материал диафрагмы (например, сплав Hastelloy) или установить трубку конденсатора.
В чрезвычайно низкотемпературных средах (например, ниже -40 ℃) необходимо подтвердить устойчивость к низкотемпературе материала диафрагмы (например, фториновую резину).
· Условия окружающей среды: для сценариев с частыми вибрациями (например, компрессорами) необходимо выбрать измеритель диафрагмы со структурой демпфирования, чтобы предотвратить встряхивание указателя и влияния на чтение.

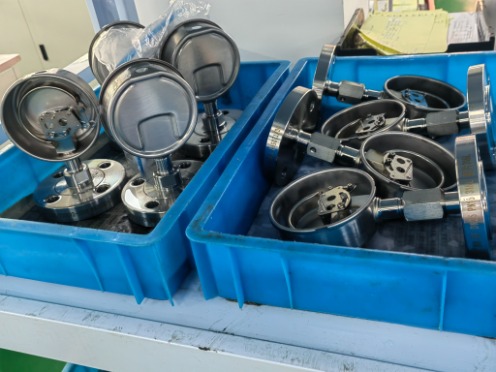

Iii. Структурная форма и совместимость установки

IV Соответствующие требования к установке и интерфейсу
· Технические характеристики интерфейса: Общие интерфейсы включают M20*1,5, G1/2, NPT1/4 и т. Д. Они должны соответствовать интерфейсу трубопровода или оборудования.
· Метод установки: вертикальная установка (с циферблатом, обращенным вверх) или горизонтальная установка. Для типа фланца необходимо убедиться, что расстояние расстояния резьбовых отверстий болта соответствует стандартам трубопровода (например, DN50, PN16).

Ведущий Уровень точности и защиты
· Оценка точности: обычно используемые уровни точности составляют 1,0 класса и 1,6 (ошибка ± 1% до ± 1,6%). Для точных измерений (таких как в лабораториях) можно выбрать класс 0,5.
· Уровень защиты: для наружных или влажных сред, выберите уровень IP65 или выше, чтобы предотвратить воду и затронуть внутренние компоненты.

Соображения отбора
Совместимость среды с материалом диафрагмы
· Например, мембраны политетрафторээтилена (PTFE) устойчивы к сильным кислотам и сильным основаниям, но они не подходят для высокотемпературных расплавленных металлов; Hastelloy C-276 подходит для среда, содержащей ионы фтора, но это относительно дорого.

Требование температурной компенсации
· Когда температура среды значительно отличается от температуры окружающей среды (например,> 50 ℃), необходимо учитывать влияние температуры на эластичность диафрагмы. В таких случаях может быть выбрана диафрагма с температурной компенсацией.

Стоимость и баланс стоимости за деньги
· Специальные материалы (такие как титановый сплав) для уплотнений диафрагмы имеют высокие затраты. Необходимо выбрать их на основе конкретных условий труда и требований, чтобы избежать увеличения размера, что может привести к отходам.


Ссылка на случаи выбора
Сцена
· Химическое предприятие должно измерить давление 30% концентрации гидрохловой кислоты (с температурой 80 ℃ и давлением в диапазоне от 0 до 0,8 МПа).

Предложения по выбору
Материал диафрагмы: Hastelloy C-276 (устойчивая к коррозии соляной кислоты).
Структурная форма: тип фланца (DN25, PN10) - предотвращает утечку.
Диапазон: 1,0 МПа (0,8 МПа * 1,25 раза).
Точность: 1,6 класс, уровень защиты: IP65.

Краткое содержание:

Выбор диафрагмы давления давления Должен быть основан на принципе «Средние - условия работы - установка». Благодаря точному сопоставлению материалов, конструкций и диапазонов измерений может быть достигнут баланс между надежностью измерений и экономикой. Особенно в таких отраслях, как химическая инженерия, пищевая переработка и нефть, правильный отбор имеет решающее значение для обеспечения безопасности производства и точности данных.
