Yxch Series reed Electric Contact Lauge

Модель

YXCЧАС100

YXCH150

Номинальный диаметр

Φ 100

Φ 150

Монтажный тип

Ⅰ

*

*

Ⅱ

*

*

Ⅳ

*

*

Ⅵ

*

*

Подходящие потоки

М20 × 1.5

Класс точности

1.6

Измеренный диапазон

（ МПА ）

Истинный космос: -0.1 ~ 0

Вакуум давления: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4

Давление: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Условия использования окружающей среды

Температура: -10 ° C ~ 55 ° C; Относительная влажность: ≤ 75 %

Электрические параметры

★ Оцененное напряжение: 24 В.

★ Оценка текущего: 0,25а

★ Электрическая жизнь: 105 раз

★ Режим управления: полная масштаба может регулировать верхнюю и нижнюю пределы, верхние пределы (двойные верхние пределы), нижние нижние пределы (двойные нижние пределы) и другие медленные переключатели тростника

Проводка

Авиационные заглушки

1

2

3

4

Линия цвет

красный

зеленый

желтый

черный

Выходные терминалы

верхний предел

нижний предел

публичный

заземляющий

Рейтинг сопротивления вибрации

V. · H · 3

Материал трубки Бурдона

QSN4-0.3

Защита от входа

IP54

Обеспечить соблюдение стандарта

ПРИМЕЧАНИЕ. Объединенный поток может быть изготовлен в потоку труб или коническую трубу в соответствии с требованиями пользователя (см. Руководство по выбору).

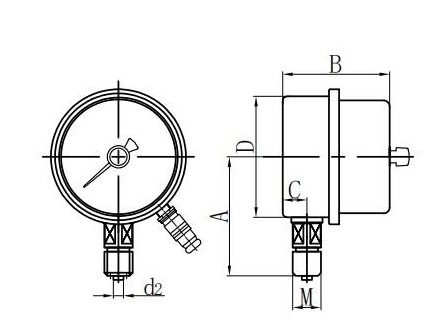

Radial Direct (I.)

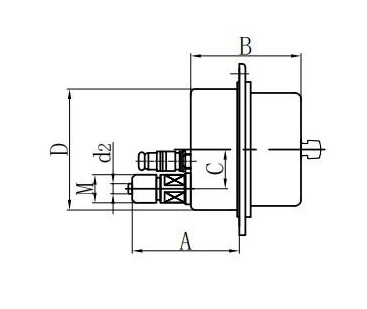

Осевой Эксцентричный прямой (II.)

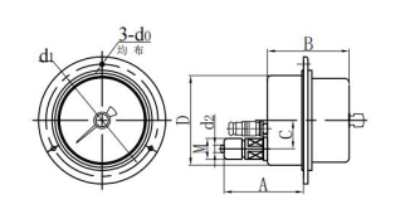

Аксиальное эксцентричное монтаж (iv.)

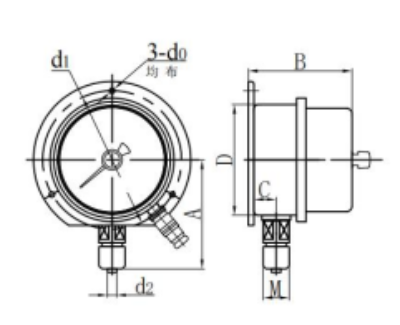

Радиальное выпуклое крепление (vi.)
