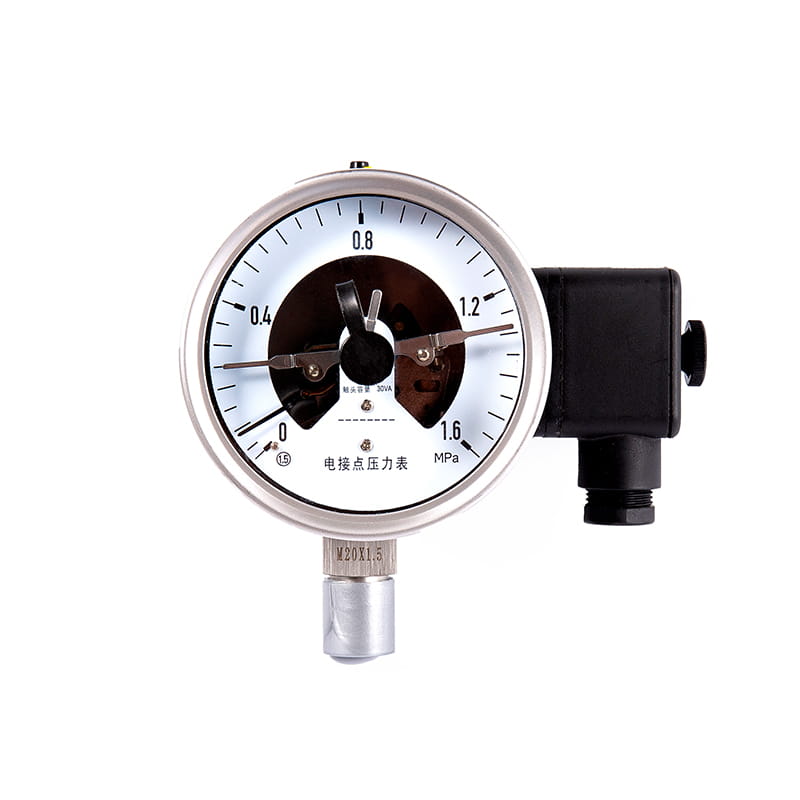

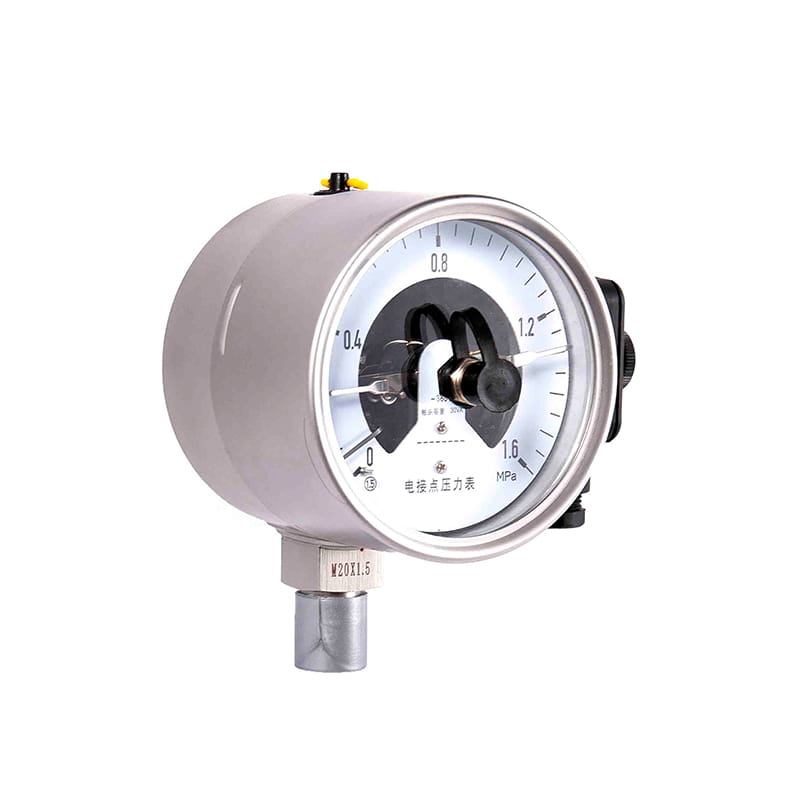

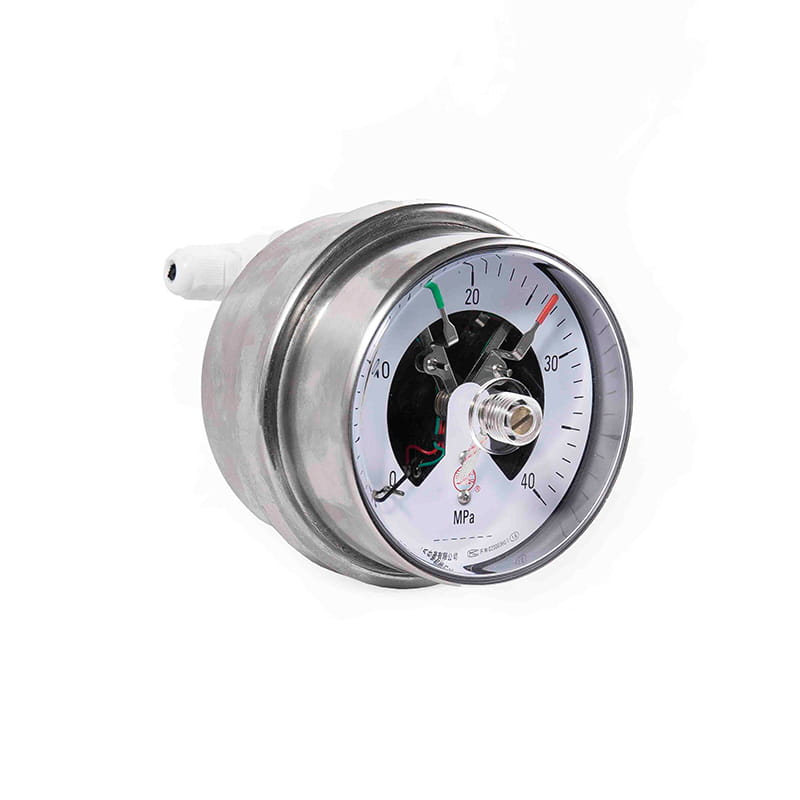

Фотоэлектрический электрический контактный контактный датчик серии YXD

Модель

YXD100

YXD150

Номинальный диаметр

Φ 100

Φ 150

Монтажный тип

Ⅰ

*

*

Ⅱ

*

*

Ⅳ

*

*

Ⅵ

*

*

Подходящие потоки

М20 × 1.5

Класс точности

1.6

Измеренный диапазон

（ МПА ）

Истинное пространство: -0.1 ~ 0

Вакуум давления: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4

Давление: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Условия окружающей среды использовать

Температура: -10 ° C ~ 55 ° C; Относительная влажность: ≤ 75 %

Электрические параметры

★ максимальная нагрузка: 7A 250 В переменного тока; 7A 30 В.

★ Напряжение источника питания: 220В AC

★ Потребляемая мощность: ≤2,2V.a

★ Электрическая жизнь: 105 раз

★ Режим управления: полномасштабные регулируемые верхние и нижние пределы, верхние пределы (двойные верхние пределы), нижние нижние пределы (двойные нижние пределы) и другие медленные фотоэлектрические переключатели

Проводка

Плагин прибора

1

2

3

4

5

Контроллеры

1

2

3

4

5

Контроллеры

Внешняя проводка

Нижний предел

Верхний предел

11

12

13

14

15

16

19

20

Обычно открыто

Середина

Обычно закрыто

Обычно открыто

Середина

Обычно закрыто

220V Ак источник питания

Рейтинг сопротивления вибрации

V · ЧАС · 3

Материал трубки Бурдона

QSN4-0.3

Защита от входа

IP64

Обеспечить соблюдение стандарта

ПРИМЕЧАНИЕ. Объединенное поток может быть изготовлен в резьбу для труб или конусную трубу в соответствии с требованиями пользователя (см. Руководство по выбору).

работа

работа

статья

куски

Источник питания

AC 220V

Энергопотребление

1,2 Вт

Температура окружающей среды

5 ℃ ~ 40 ℃

Относительная влажность

10% ~ 75%

Терять

вне

Трогать

Точка

Номинальная нагрузка (резистивная).

AC 250V 8A ； DC 30V 8A

Электрическая жизнь

105 раз

Механическая жизнь

1 000 000 раз

Контактный тип

Нижний предел: обычно закрытый, обычно открытый

Верхний предел: обычно закрытый, обычно открытый

П.С.

куски

1,35x направляющий рельс 1 кусок.

2 . 2 кусочки направляющих железнодорожных терминалов.

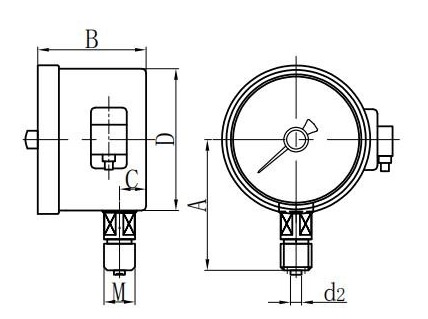

Radial Direct (I.)

Осевой Эксцентричный прямой (II.)

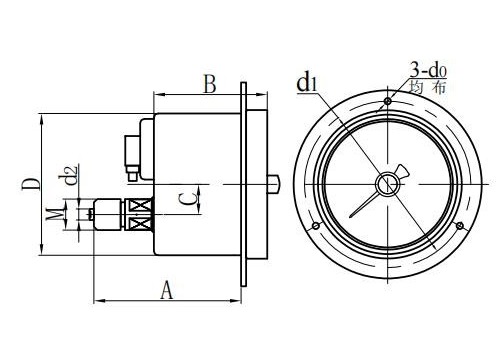

Радиальное выпуклое крепление (vi.)

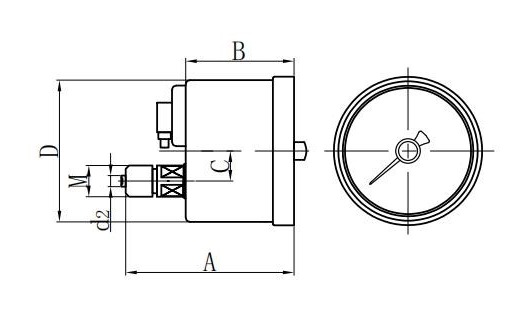

Аксиальное эксцентричное монтаж (iv.)
