Что такое дистанционное датчик?

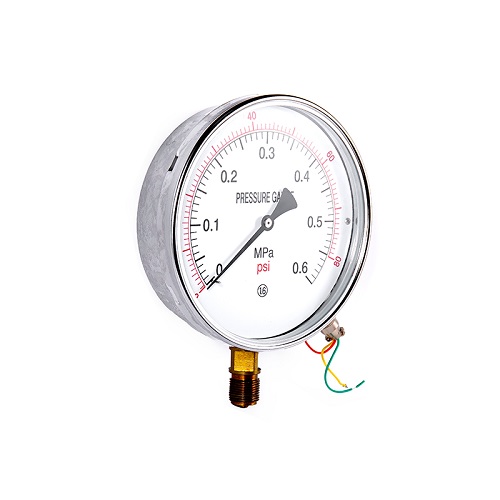

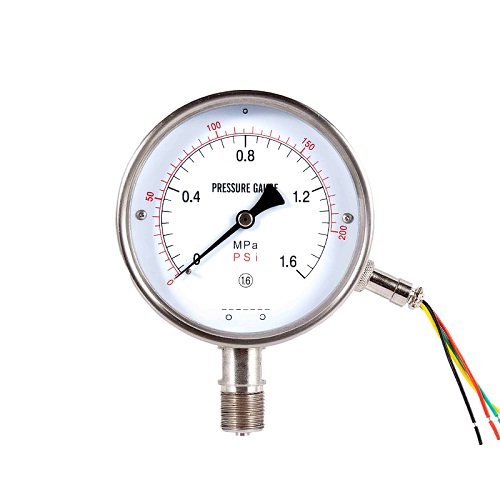

Дистанционный счетчик давления
В промышленном производстве и различных инженерных областях измерение давления является важной задачей. Датчики дистанционного давления передачи , поскольку инструменты, которые могут преобразовать значения давления в электрические сигналы и передавать их удаленно, играют незаменимую роль. Они могут не только отображать значения давления в режиме реального времени, но также могут передавать данные в центр дистанционного управления, облегчая операторов для мониторинга и настройки в любое время.
Сегодня давайте углубимся в модели, структуры и материалы датчиков Fartray.

1. Раскрытие значения чисел моделей
Номер модели дистанционного датчика обычно содержит много информации. Правила именования для моделей различных производителей могут немного различаться, но, как правило, они следуют определенным моделям. Принимая обыкновенный YTZ-150 в качестве примера:
«Y» представляет собой датчик давления, который является универсальным символом для продуктов давления давления, что указывает на то, что он принадлежит к категории инструментов измерения давления.
«TZ», как правило, указывает метод удаленной передачи, такой как удаленная передача сопротивления. Здесь это указывает на то, что этот датчик давления достигает удаленной передачи сигналов давления посредством изменений сопротивления.
«150» указывает, что номинальный диаметр циферблата датчика составляет 150 мм. Больший диаметр циферблата делает показания более четкими и подходит для ситуаций, когда значение давления должно наблюдаться на расстоянии.
Кроме того, за некоторыми моделями последуют другие буквы. Например, «Z» может указывать на ударный тип, что указывает на то, что этот дистанционный датчик обладает определенной способностью сопротивляться механической вибрации и подходит для рабочих средами с вибрациями; «B» может представлять собой материал из нержавеющей стали, что означает, что датчик давления выбирает из нержавеющей стали в качестве материала, повышая его коррозионное сопротивление и подходит для измерения давления от коррозийных сред.

2. Комплексный анализ внутренней структуры
Дистанционное давление в основном состоит из измеренной части, элементов сопротивления, механизма передачи, раздела корпуса и соединения и т. Д.
Раздел измерения: Компонент ядра представляет собой трубку Бурдона, которая представляет собой полную металлическую трубку, сгибающуюся в определенной форме (обычно в форме C). Когда давление измеренной среды поступает в трубку Бурдона, концы трубки будут подвергаться упругим деформации из -за силы. Чем больше давление, тем очевиднее деформация. Эта деформация является основой для измерения давления, и последующее преобразование сигнала и отображение основаны на этом.
Элемент резистора: обычно используется скользящий потенциометр. Кисть подключена к механизму передачи пружинной трубки. Когда пружинная трубка деформируется из -за изменений давления, она приведет кисть, чтобы скользить по потенциометру, тем самым изменяя значение сопротивления потенциометра. Это изменение значения сопротивления пропорционально измеренному давлению, достигая преобразования от сигнала давления в сигнал сопротивления.
Механизм передачи: он состоит из соединительных шатунов, шестерни и т. Д. Он функционирует как «мост» и «усилитель». С одной стороны, он передает небольшую деформацию пружинной трубки в щетку, заставляя ее скользить по потенциометру; С другой стороны, он усиливает небольшое смещение пружинной трубки, управляя указателем, чтобы повернуть на циферблате, чтобы указать значение давления локально.
Оболочка: его основная функция - защитить внутренние компоненты, предотвращение пыли, влаги, механических столкновений и т. Д. От повреждения внутренних точных частей. Общие материалы для оболочки включают углеродичную сталь и нержавеющую сталь. Оболочки углеродистой стали имеют более низкую стоимость и подходят для общих рабочих сред; Оболочки из нержавеющей стали обладают лучшими свойствами профилактики ржавчины и коррозионной устойчивости и подходят для суровых сред, которые с влажными условиями или коррозионными газами или жидкостями.
Интерфейс подключения: это используется для подключения тестированного оборудования к трубопроводу. Способ общего подключения - это подключение к резьбе. Например, используется резьбовая спецификация M20*1,5. Этот метод подключения удобен для установки и имеет хорошие производительности герметизации, гарантируя, что тестированная среда не протекает.

3. Материальный выбор
Выбор материалов для каждого компонента дистанционного давления давления напрямую влияет на его производительность, применимый диапазон и срок службы:
МАТЕРИАЛ ТРУБА БОРДЕН:
Медный сплав: например, фосфор бронза и т. Д., Обладает хорошей эластичностью и коррозионной стойкостью и имеет относительно низкие цены. Они подходят для измерения давления жидкостей, газов или паров, которые не имеют опасности взрыва, не кристаллизуются, не затвердевают и не вызывают коррозии для медных и медных сплавов. Например, они используются для измерения давления общих средств, таких как вода и воздух.
Нержавеющая сталь: такие материалы, как 304/316/316L из нержавеющей стали, обладают чрезвычайно сильной коррозионной стойкостью. Они подходят для измерения давления жидкостей, газов или паров, которые имеют слабую щелочную природу, но без риска взрыва, не кристаллизуются и не затвердевают. Они широко используются в таких отраслях, как химическая инженерия, нефть и фармацевтические препараты. Измеренные средства массовой информации в этих отраслях часто обладают определенными коррозионными свойствами.
Материал оболочки:
Углеродная сталь: это экономически эффективно, прост в обработке, и может соответствовать требованиям защиты для давления в общих средах. В некоторых случаях, когда коррозионная стойкость не требуется, а окружающая среда относительно сухая без коррозионных веществ, например, в обычных мастерских по механической обработке, могут быть выбраны датчики с дистанционным давлением из углеродистой стали.
Нержавеющая сталь: обладает отличными свойствами анти-роста и коррозионной устойчивости. Даже во влажных или средах с коррозионными газами или жидкостями это может работать в течение длительного времени. В таких отраслях, как химическая инженерия, морская техническая инженерия и пищевая переработка, где условия труда являются суровыми, измельченные дистанционные давления в нержавеющей стали являются лучшим выбором.
Материал разъема:
Медный разъем: обычно используется в сочетании с пружинными трубками из медных сплавов, он подходит для систем измерения давления без коррозийных сред. Он обладает хорошей совместимостью с трубками с медными сплавами и может обеспечить отличное подключение и герметичное производительность.
Сустав из нержавеющей стали: в сочетании с пружинной трубкой из нержавеющей стали она подходит для ситуаций, связанных с коррозионными носителями. Его коррозионная стойкость совместима с рецептом пружинной трубки из нержавеющей стали, эффективно предотвращая утечку и другие проблемы в суставе из -за коррозии среды, что повышает срок надежности и обслуживания всей системы.
Краткое содержание:
Модель, структура и материал дистанционного датчика взаимосвязаны и взаимно влиятельны. При выборе дистанционного датчика необходимо учитывать эти факторы всесторонне на основе конкретного сценария применения, характеристик измеренной среды и требований точности измерения. Только таким образом, дистанционное давление может работать стабильно и надежно работать во время работы, обеспечивая точную поддержку данных давления для промышленного производства и инженерного строительства. Мы надеемся, что благодаря этому введению каждый может иметь более глубокое понимание и знание удаленных давлений.
