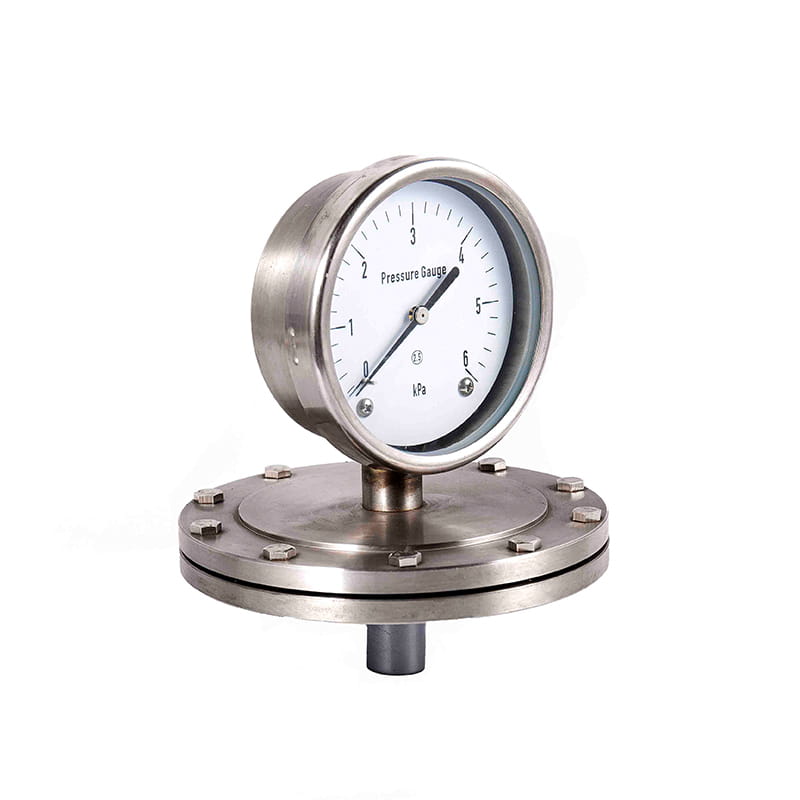

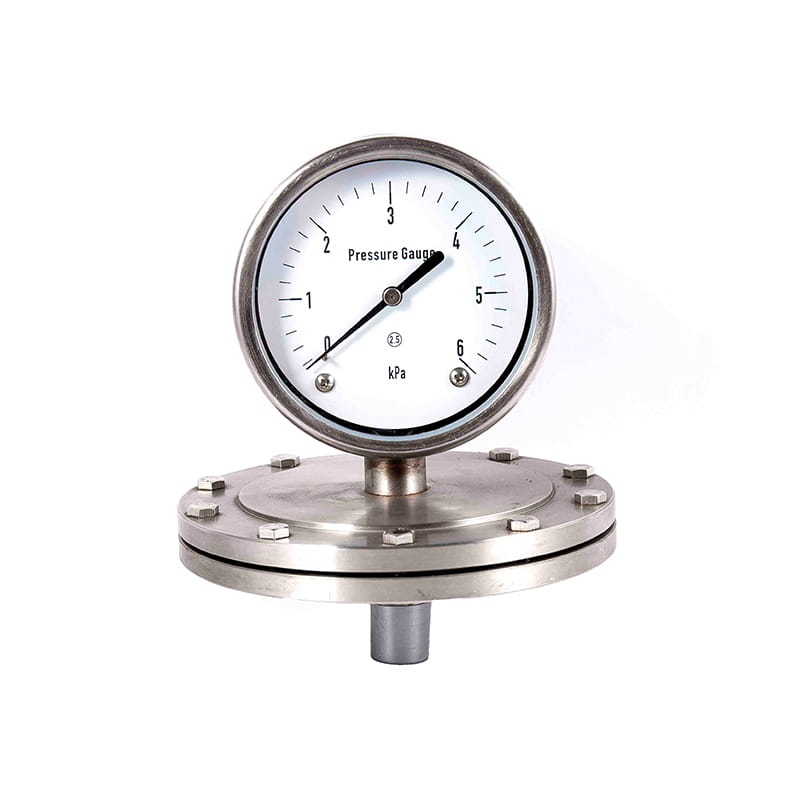

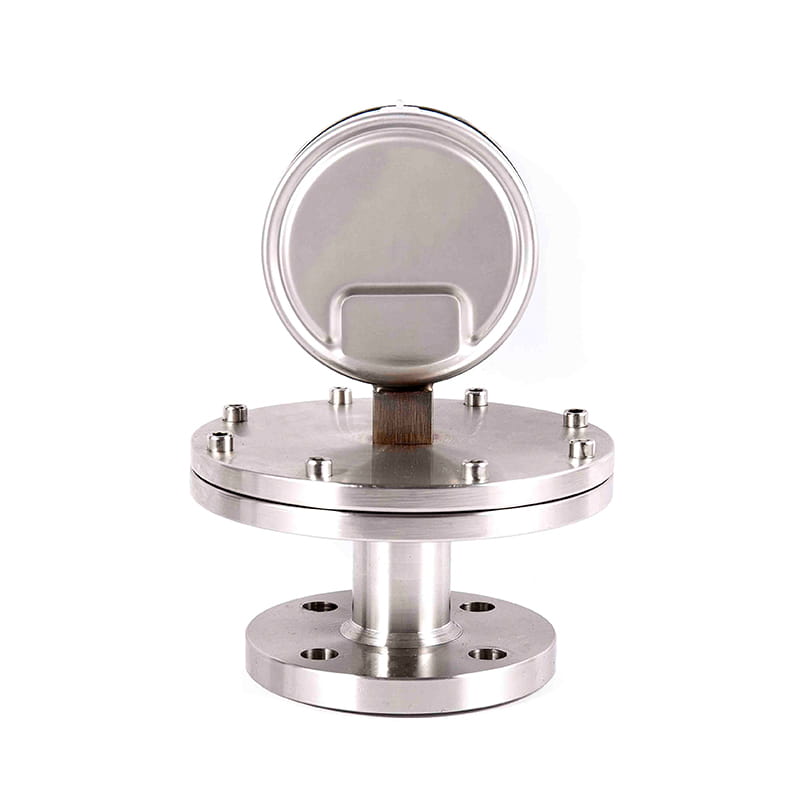

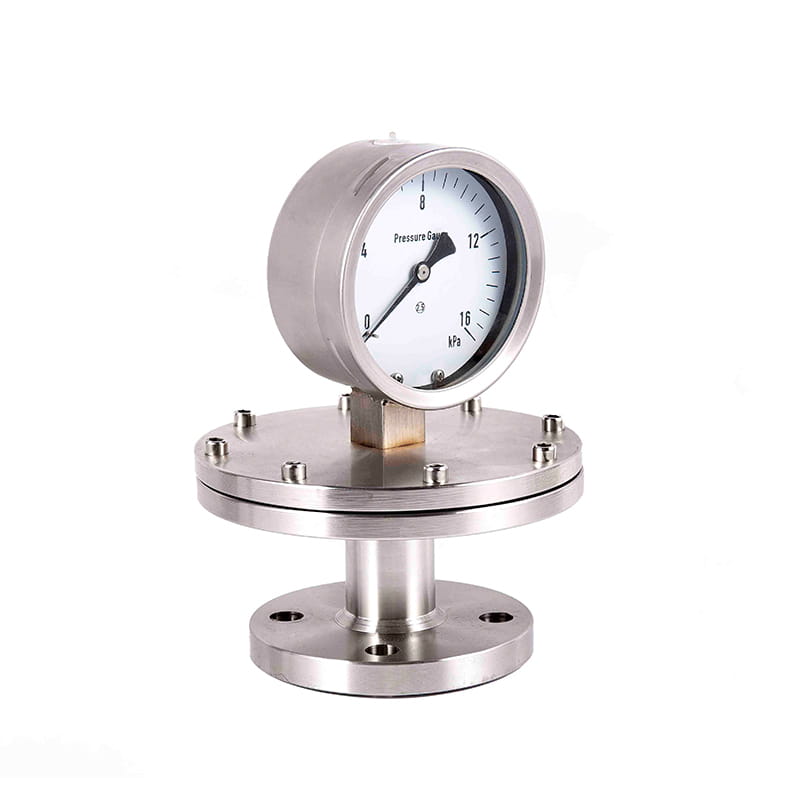

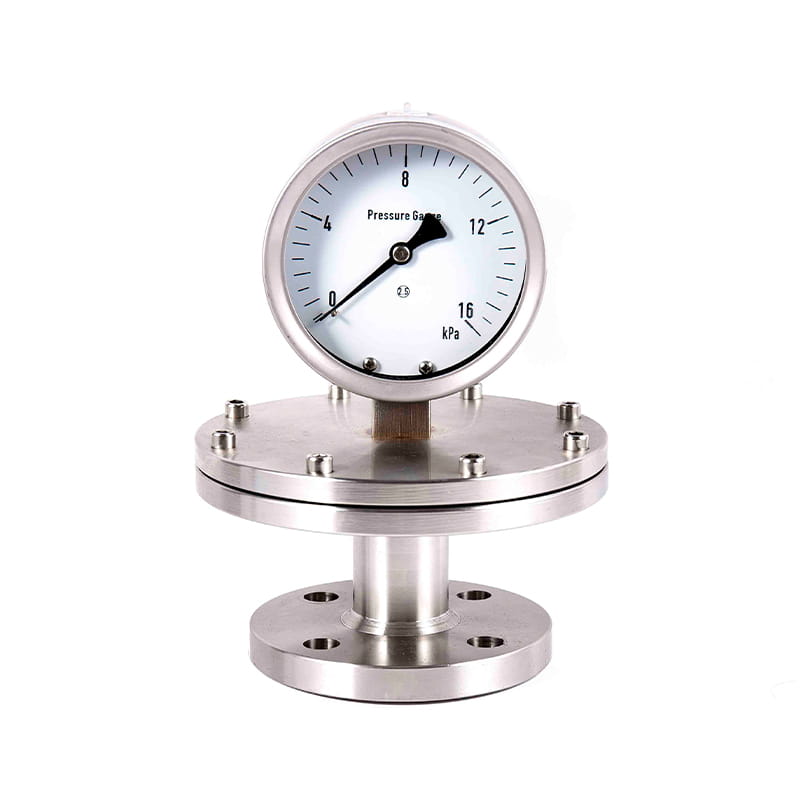

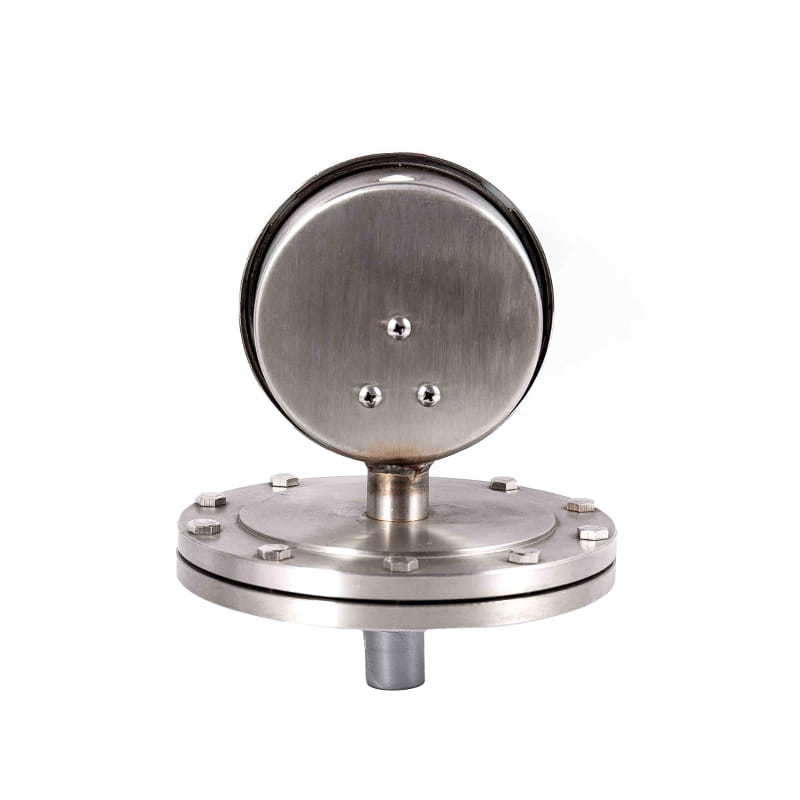

◆ Модель: Давно100-L YP150-L YP100-F YP150-F
◆ Технические параметры:
|
Модель |
YP100-L、YP100-F |
YP150-L、YP150-F |
|
Номинальный диаметр |
F100 |
F 150 |
|
Класс точности |
2.5 |
|
|
Измеренный диапазон （ КПА ） |
Отрицательное давление: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2,5 ～ 0 -1.6 ～ 0 Положительное давление: 0 ~ 1.6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Положительное и отрицательное давление: -0.8 ~ 0,8 -1,2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 |
|
|
Измеренный диапазон （ МПА ） |
Вакуум: -0.1 ~ 0 Вакуум давления: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Давление: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 |
|
|
Используйте температуру окружающей среды |
-40 ℃～ 70 ℃ |
|
|
Материал диафрагмы |
Ocr18ni12mo2ti ; SUS316 ; |
|
|
Монтажный тип |
Резьба ( L ); Фланце ( F ), ( F1 ) |
|
|
Рейтинг сопротивления вибрации |
V. · ЧАС · 2 |
|
|
Защита от входа |
IP64 |
|
|
Обеспечить соблюдение стандарта |
JB/T 5491 |
|

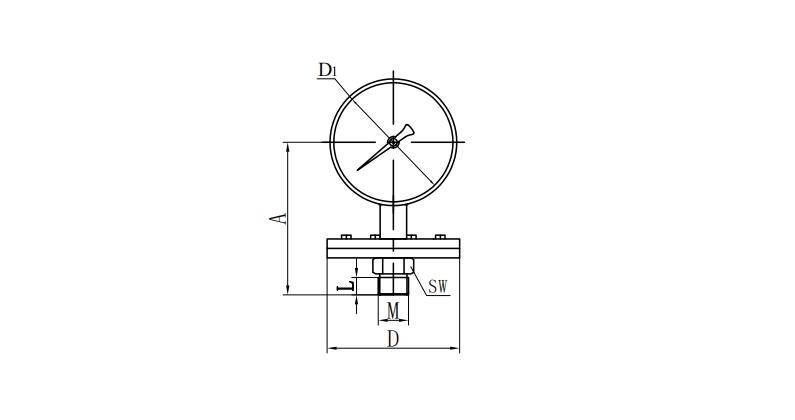

◆ Внешние размеры:
Резьба ( Л )
|
Модель |
Размеры( мм ) |
|||||
|
А |
D |
D1 |
SW |
L |
М |
|
|
YP100-л |
135 |
Φ 97.5 Микропрессура φ 165 |
110 |
27 |
20 |
М20 × 1.5 |
|
YP150-л |
160 |
160 |
27 |
20 |
М20 × 1.5 |
|
|
Примечание. Составной поток ( М ) может быть превращена в трубную резьбу или конусную трубку в соответствии с требованиями пользователя (см. Руководство по выбору). |
||||||
