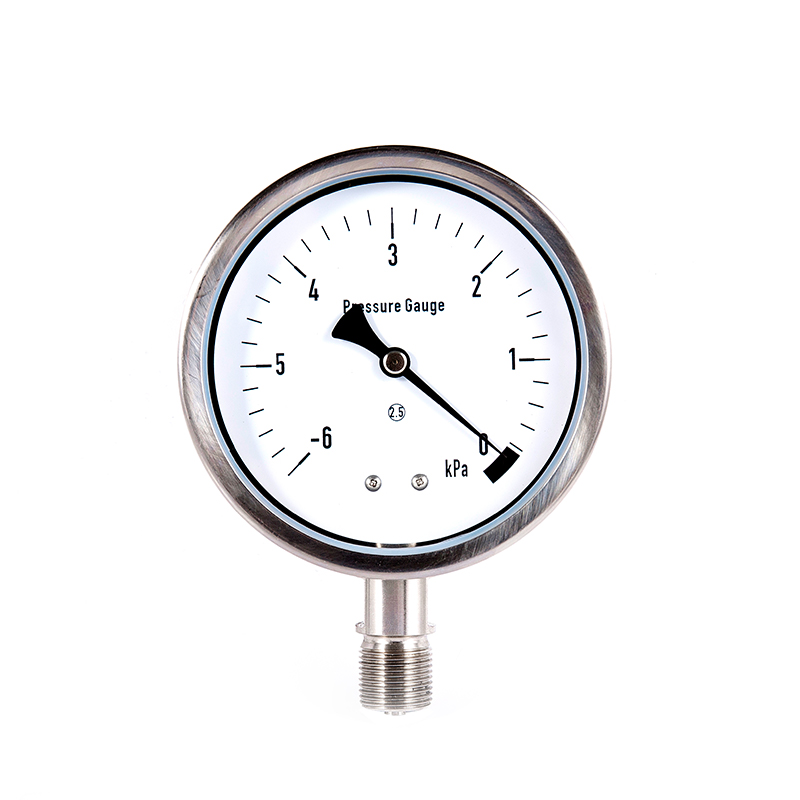

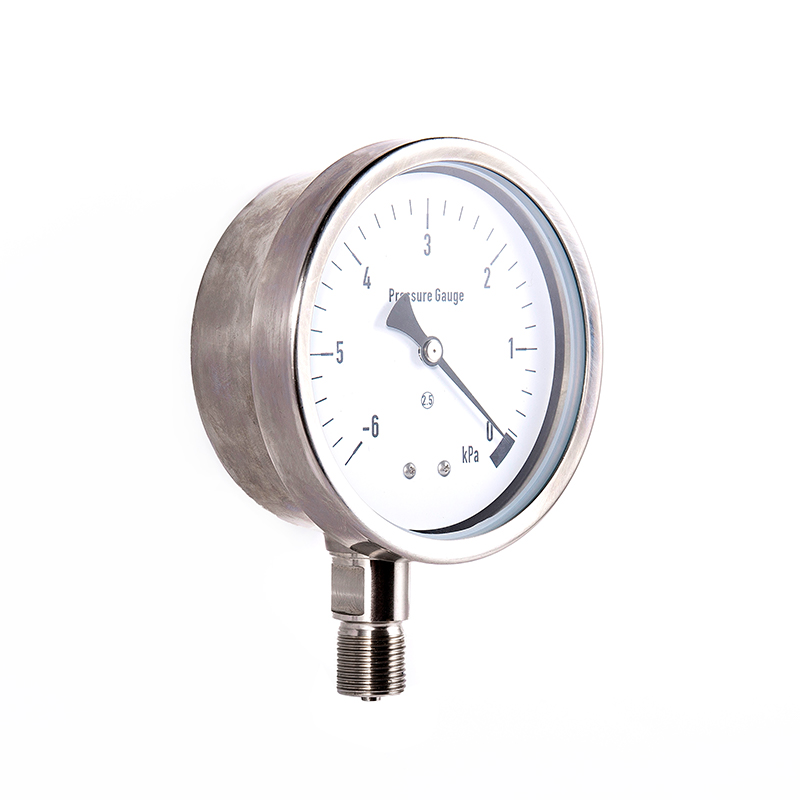

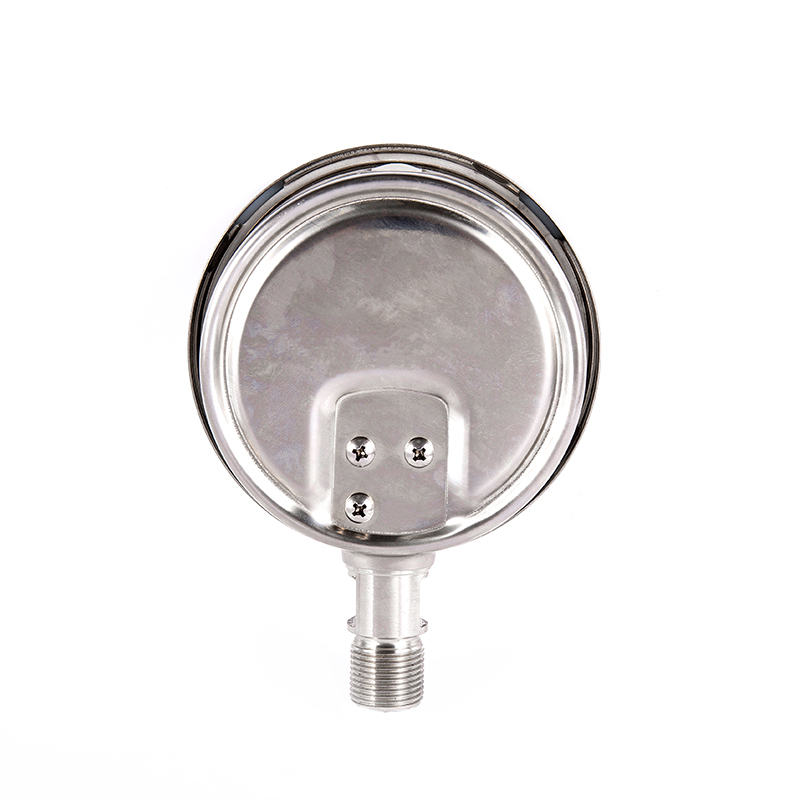

◆ Модель: YEB60 YEB100 YEB150
◆ Использование: Эта серия инструментов подходит для измерения низкого микро-давления газов без опасности для взрыва, некристаллизации, неконденсации и некоторых коррозионных газов. СИСТЕМА РУКОВОДСТВО И РУКОВОДСТВО ПОСТАВЛЕНИЯ ИДАМА ИЗ 1CR18NI9, а мембранная коробка изготовлена из 0cr17ni12mo2, 316, 316L. $
◆ Технические параметры:
| Номер модели | Yeb60 | Yeb100 | Yeb150 | |
| Номинальный диаметр | Φ 60 | Φ 100 | Φ 150 | |
| Монтажный тип | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Разъем | M14 × 1.5 | М20 × 1.5 | ||
| Класс точности | 1.6 ； 2.5 | |||
| Диапазон измерений （ КПА ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Условия использования окружающей среды | Температура ： -25 ℃～ 55 ℃； Относительная влажность ： ≤ 80 ％ | |||
| Рейтинг вибрации | V. · ЧАС · 2 | |||
| Мембранная коробка материал | 0cr17ni12mo2 、 SUS316 、 SUS316L | |||
| Корпус, материал разъема | 1cr18ni9 、 SUS304 | |||
| Защитный класс | IP65 | |||
| Стандарты реализации | JB/T 9274 | |||
| Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя. | ||||
◆ Внешние размеры:
| Радиальный прямой тип (ⅰ) | Осевой эксцентричный прямой тип (ⅱ) |
| Осевой концентрический прямой тип (III) | Осевая эксцентричная вставка типа (IV) |
| Осевой концентрический тип вставки (V) | Радиальный выпуклый тип (vi) |
| Номер модели | Общие измерения （ мм ） | ||||||
| А | Беременный | В | Дюймовый | Эн | D2 | М | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | М10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | М10 × 1 |
| | | | | | | | |
| Yeb100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | М20 × 1.5 |
| Yeb100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | М20 × 1.5 |
| | | | | | | | |
| Yeb150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | М20 × 1.5 |
| Yeb150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | М20 × 1.5 |
| | | | | | | | |
