Как инструменты давления сравниваются с датчиками давления и преобразователей?

Инструменты давления против датчиков давления против датчиков датчика: понимание различий

Введение
Давление - это фундаментальный физический параметр, который играет решающую роль в многочисленных отраслях, включая автомобильную, аэрокосмическую, медицинскую и промышленную автоматизацию. Точное измерение давления имеет важное значение для поддержания производительности системы, безопасности и эффективности системы. Без надлежащего мониторинга системы могут столкнуться с неисправными, рисками безопасности или снижением производительности.

В мире измерения давления, такие термины, как инструменты давления, датчики давления и датчики давления часто используются взаимозаменяемо, что может создавать путаницу. Хотя эти устройства связаны, каждая из них выполняет особую роль в обнаружении, преобразовании и отображении данных давления. Понимание различий между ними является ключом к выбору правильного устройства для вашего конкретного приложения.

Эта статья направлена ​​на прояснение этих концепций, сравнение их функциональных возможностей и предоставление руководства о том, как выбрать наиболее подходящее устройство измерения давления.

Что такое инструменты давления?
Инструменты давления представляют собой широкую категорию устройств, предназначенных для измерения, мониторинга, а иногда и контроля давления в системе. Они не ограничиваются ни одной функцией, но охватывают различные инструменты и устройства, которые могут обнаружить, отображать или передавать информацию о давлении.

Примеры инструментов давления

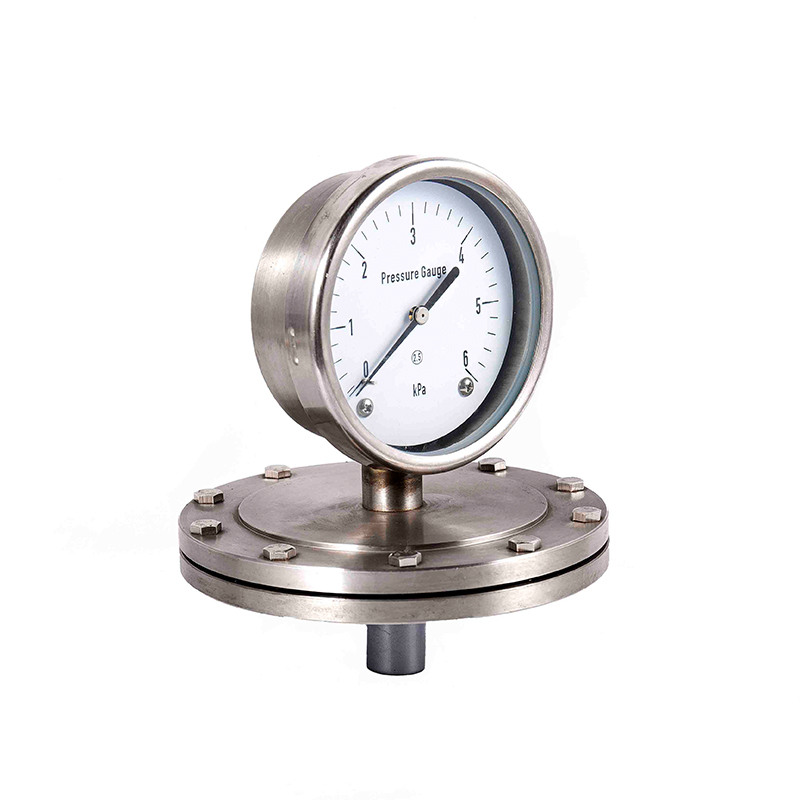

Датчики: механические инструменты, которые обеспечивают визуальное указание давления системы. Общие типы включают аналоговые датчики и цифровые датчики.
Передатчики давления: устройства, которые преобразуют давление в электрический сигнал для удаленного мониторинга и управления.
Переключатели давления: приборы, которые активируют электрическую цепь, когда достигается определенный порог давления, часто используемые для безопасности или автоматизации.
Манометра: устройства, которые измеряют давление с использованием колонны жидкости, обычно используемых в лабораторных приложениях или приложениях низкого давления.
Общие приложения и функции
Инструменты давления широко используются в разных отраслях для задач, таких как:

Мониторинг гидравлических и пневматических систем
Обеспечение безопасности в трубопроводах под давлением
Контроль давления в системах HVAC
Измерение давления газа и жидкости в лабораторных экспериментах

Что такое датчики давления?

Датчики давления являются специализированными компонентами в более широкой категории инструментов давления. Их основная роль заключается в обнаружении давления в системе и преобразовании его в измеримый сигнал, который затем можно интерпретировать или передавать другими устройствами. В отличие от механических датчиков, которые демонстрируют напрямую давление, датчики фокусируются на точности, преобразовании сигналов и интеграции с электронными системами.

Как работают датчики давления
Основной принцип датчика давления включает преобразование приложенного давления в читаемый сигнал. Большинство датчиков используют диафрагму или мембрану, которая деформируется под давлением. Это механическое изменение затем преобразуется в электрический сигнал с использованием различных технологий сенсорных технологий.

Типы датчиков давления
Датчики давления деформации

Используйте деформационные датчики, прикрепленные к диафрагме.
Деформация диафрагмы изменяет электрическое сопротивление датчика деформации, генерируя измеримый сигнал.
Обычно используется в промышленных и гидравлических системах из -за точности и надежности.
Емкостные датчики давления

Измерить изменения в емкости, вызванные движением диафрагмы.
Обеспечить высокую чувствительность и часто используются в приложениях низкого давления или точных инструментах.
Пьезоэлектрические датчики давления

Используйте пьезоэлектрические материалы для получения электрического заряда при применении механического напряжения.
Идеально подходит для динамического измерения давления, такого как мониторинг вибрации или высокоскоростные промышленные процессы.
Пьезорезизитивные датчики давления

Полагаются на полупроводниковые материалы, электрическое сопротивление, изменяется под давлением.
Высокочувствительный и обычно используется в автомобильных и медицинских приложениях.
Применение датчиков давления
Датчики давления широко используются в нескольких отраслях промышленности:

Промышленная автоматизация: мониторинг гидравлического и пневматического давления в оборудовании.
Автомобиль: измерение давления в шинах, впрыска топлива и давления двигателя.
Медицинские устройства: мониторинг артериального давления и респираторных систем.
Aerospace: измерение давления в салоне, топливных системах и гидравлических управления.
Ключевой вывод: датчики давления имеют решающее значение для точного обнаружения давления и преобразования его в сигнал, который можно контролировать или обрабатывать электронными системами. Они образуют основу современных систем измерения автоматического давления.

Что такое датчики давления?

Датчики давления представляют собой специализированные устройства, предназначенные для преобразования давления в стандартизированный электрический сигнал, который можно интерпретировать с помощью систем управления, устройств сбора данных или цифровых дисплеев. В то время как датчики давления обнаруживают и дают необработанный сигнал от давления, преобразователи часто включают кондиционирование сигнала, что делает их готовыми к интеграции в автоматизированные или электронные системы.

Как работают датчики давления
Датчик давления обычно состоит из:

Диафрагма давления: тонкая мембрана, которая деформируется при приложенном давлении.
Возмодительный элемент: преобразует деформацию диафрагмы в электрический сигнал, часто используя деформационные датчики, пьезорезистентные элементы или емкостные датчики.
Схема кондиционирования сигнала: усиливает, линеаризует и преобразует необработанный сигнал в полезный выход, такой как 4–20 мА, 0–10 В или протоколы цифровой связи.
Источник возбуждения: обеспечивает необходимое напряжение или ток для питания чувствительного элемента и электроники.
Ключевые особенности датчиков датчика
Выходной сигнал: общие сигналы включают петли тока 4–20 мА, сигналы напряжения 0–10 В и цифровые выходы, совместимые с промышленными контроллерами.
Точность и линейность: высокие преобразователи могут достичь минимальной ошибки и превосходной линейности в их диапазоне давления.
Диапазон давления: доступен в широком диапазоне рейтингов давления, от вакуума до нескольких тысяч фунтов на квадратный дюйм.
Рабочая температура: предназначена для выдержания экстремальных условий окружающей среды в промышленных, автомобильных или аэрокосмических приложениях.
Применение датчиков датчика
Датчики давления широко используются, если данные о давлении должны контролироваться, регистрировать или контролировать:

Промышленная автоматизация: гидравлическая и пневматическая система мониторинга и управления процессами.
Научные исследования: точное измерение давления газа или жидкости в лабораторных экспериментах.
Автомобиль: мониторинг двигателей и топливной системы для производительности и управления выбросами.
Системы HVAC: мониторинг давления в системах охлаждения и нагрева для эффективности и безопасности.
Ключевой вывод: датчики давления не только обнаруживают давление, но и обеспечивают стандартизированный, надежный электрический сигнал, подходящий для интеграции в цифровые системы мониторинга и управления. Это делает их идеальными для современных автоматизированных приложений.

Ключевые различия между инструментами давления, датчиками и преобразователями

В то время как термины приборов давления, датчиков давления и датчиков давления часто используются взаимозаменяемо, понимание их различий имеет важное значение для выбора правильного устройства для конкретных применений.

1. Функциональность
Инструменты давления: представляют широкую категорию устройств, которые измеряют, контролируют или реагируют на давление. Они могут быть механическими, электрическими или цифровыми, и включать в себя датчики, переключатели, датчики и преобразователи.
Датчики давления: обнаружить давление и преобразовать его в измеримый электрический или механический сигнал. Они являются компонентами в инструментах, сосредоточенных в основном на обнаружении и генерации сигналов.
Датчики давления: преобразовать обнаруженный сигнал давления в стандартизированный электрический выход, часто включающий усиление и кондиционирование для использования в автоматизированных или цифровых системах.
2. выходной сигнал
Инструменты давления: может обеспечить прямое визуальное показания (аналоговый датчик), запустить электрический переключатель или вывести сигнал через датчик/преобразователь.
Датчики давления: создайте необработанный сигнал, соответствующий приложенному давлению, например, небольшое напряжение или изменение сопротивления.
Датчики давления: предоставьте готовый к использованию электрический сигнал (например, 4–20 мА, 0–10 В или цифровой связи), подходящую для интеграции с контроллерами, ПЛК или системами мониторинга.
3. Сложность
Инструменты давления: от простых механических устройств, таких как цифровые датчики до сложных цифровых передатчиков.
Датчики давления: обычно меньшие, более простые устройства, предназначенные в основном для обнаружения.
Датчики давления: более сложные, объединяющие чувствительные элементы с электроникой для кондиционирования сигнала и надежности в промышленных или научных системах.
4. Приложения
Инструменты давления: служить общей категорией и могут использоваться в мониторинге, контроле или запусках систем.
Датчики давления: обычно используются в точных приложениях измерения, таких как автомобильные датчики, медицинские устройства и промышленный мониторинг.
Датчики давления: идеально подходит для автоматизации, сбора данных и управления промышленным процессом, где для дальнейшей обработки требуются точные электронные сигналы.
5. Иерархические отношения
Полезно понять, что инструменты давления охватывают как датчики, так и датчики:

Все датчики давления являются инструментами давления, но не все инструменты давления являются датчиками.
Датчики давления являются по существу улучшенными датчиками, предоставляя обработанный сигнал, подходящий для промышленных и цифровых систем.

Факторы, которые следует учитывать при выборе инструмента давления

Выбор правильного инструмента давления имеет решающее значение для обеспечения точного измерения, безопасности системы и долгосрочной надежности. Независимо от того, выбираете ли вы датчик датчика, датчик или преобразователь, следует тщательно оценить несколько факторов.

1. Требования к диапазону давления
Определите минимальное и максимальное давление, которое столкнется с вашей системой.
Выберите устройство, которое безопасно работает в этом диапазоне, предоставляя точные показания.
Перегрузка инструмента давления может привести к повреждению, неточным измерениям или сбою системы.
2. Точность и точность
Рассмотрим уровень точности, необходимый для вашего приложения.
Устройства с высокой точностью, такие как точные преобразователи, имеют важное значение в таких приложениях, как научные исследования, медицинское оборудование и аэрокосмические системы.
Менее критические приложения, такие как мониторинг HVAC, могут переносить более низкую точность.
3. Условия окружающей среды
Оценить экстремальные температуры, влажность, вибрацию и коррозионную среду.
Силиконовые датчики или бурные преобразователи могут быть необходимы для суровых промышленных или наружных условий.
Убедитесь, что инструмент может противостоять экологическому стрессу без разложения.
4. тип измеряемых средств среды
Определите, будет ли инструмент измерять жидкости, газов или многофазных жидкостей.
Некоторые материалы лучше подходят для конкретных средств массовой информации; Например, некоторые датчики давления чувствительны к коррозионным жидкостям, в то время как другие могут работать только с чистыми газами.
Совместимость со средством обеспечивает длительный срок службы и последовательные показания.
5. Требования к выходному сигналу
Подумайте, нужен ли вам механическое показания, аналоговый электрический сигнал или цифровой выход.
Датчики давления со стандартизированными выходами (4–20 мА, 0–10 В) идеально подходят для интеграции с системами ПЛК, сбором данных или промышленной автоматизацией.
Выбор правильного выходного типа обеспечивает бесшовную интеграцию с системами управления и мониторинга.
6. Стоимость и доступность
Оцените свой бюджет относительно критичности приложения.
Высококачественные преобразователи могут быть более дорогими, но обеспечивать долгосрочные пособия по надежности и интеграции.
Для менее важных применений может быть достаточно простого механического датчика или основного датчика.

Общие приложения

Инструменты давления, датчики и преобразователи являются неотъемлемой частью широкого спектра отраслей и применений. Понимание того, где каждое устройство превосходит, помогает инженерам и техникам выбирать правильное решение для своих потребностей.

1. Промышленная автоматизация
Используется для мониторинга и управления гидравлическими и пневматическими системами.
Датчики давления и датчики передают данные в системы ПЛК для мониторинга и автоматизации в реальном времени.
Необходимо для поддержания эффективности системы, предотвращения избыточного давления и сокращения времени простоя.
2. Автомобильная
Датчики давления измеряют давление двигателя коллектора, впрыск топлива и давление в шинах.
Преобразователи преобразуют показания давления в электрические сигналы для интеграции с системами управления транспортными средствами.
Помогает повысить эффективность использования топлива, контроль выбросов и безопасность транспортных средств.
3. Aerospace
Давление инструменты Мониторинг давления в салоне, топливных системах и гидравлических цепи.
Датчики и преобразователи обеспечивают точные показания, критические для безопасности и производительности.
Инструменты с высокой точностью обеспечивают надежность в экстремальных средах.
4. Медицинские устройства
Датчики давления используются в мониторах артериального давления, вентиляторах и респираторных системах.
Преобразователи конвертируют показания в сигналы для цифровых дисплеев и систем мониторинга пациентов.
Точность и надежность имеют решающее значение для безопасности и диагностики пациентов.
5. Системы HVAC
Приборы давления контролируют хладагент, воздух и давление воды в системах отопления, вентиляции и кондиционирования воздуха.
Датчики и преобразователи помогают оптимизировать энергоэффективность и производительность системы.
Предотвратить ситуации избыточного давления и обеспечить безопасную работу.

Заключение

Понимание различий между инструментами давления, датчиками давления и датчиками давления имеет важное значение для выбора правильного устройства для вашего конкретного применения.

Инструменты давления служат широкой категорией, охватывающей все устройства, которые измеряют, контролируют или реагируют на давление, включая датчики, переключатели, датчики и преобразователи.
Датчики давления обнаруживают давление и преобразуют его в измеримый сигнал, фокусируясь на точности и надежности.
Датчики давления делают это на шаг дальше, преобразуя обнаруженное давление в стандартизированный электрический выход, готовый к интеграции в цифровые системы управления или платформы сбора данных.
При выборе решения измерения давления важно рассмотреть диапазон давления, точность, условия окружающей среды, совместимость среды, потребности в выходе и стоимость. Выбор правильного инструмента обеспечивает безопасность, эффективность и долгосрочную надежность в приложениях, начиная от промышленной автоматизации и автомобильных систем до аэрокосмических, медицинских устройств и систем HVAC.

Понимая эти ключевые различия и требования к применению, инженеры, техники и лица, принимающие решения, могут делать осознанный выбор, оптимизировать производительность системы и обеспечить долговечность своих решений для мониторинга давления. .
