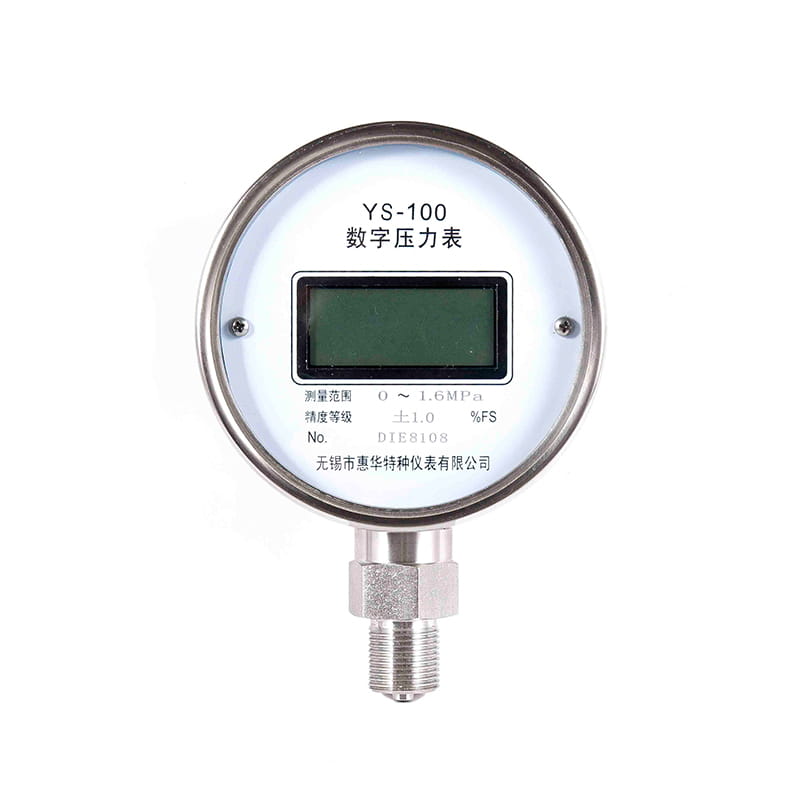

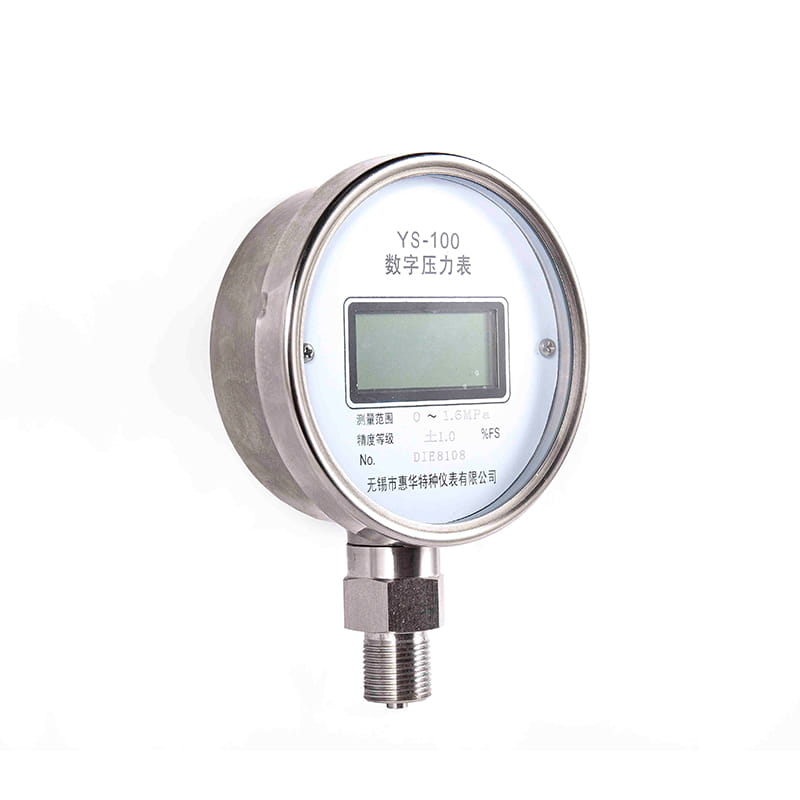

◆ Модель: YS100 YS150
◆ Введение: этот цифровой датчик имеет красивую форму, стабильную производительность и точное измерение; Он сочетает в себе ведущий мировой микропроцессорную технологию и передовый алгоритм конверсии аналогового цифта, чтобы достичь высокой точности и низкого энергопотребления.
Приняв импортный чип, он может запомнить и сохранить наибольшее пиковое значение давления и значение долины наименьшего давления в процессе сбора и измерения данных прибора. Внедрение технологии жидкокристаллического дисплея с крупным экраном, чтобы сделать данные простыми и простыми для чтения. Уникальная технология подсветки может использоваться обычно ночью.

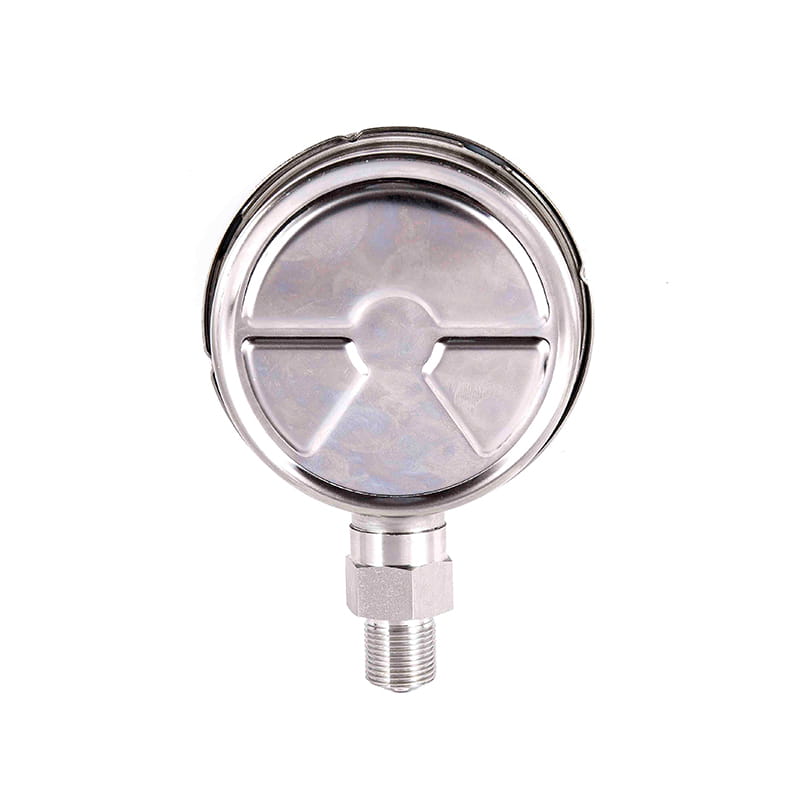

Оболочка из нержавеющей стали, коррозионной стойкости, сопротивления механической вибрации, корпус в целом с использованием технологии герметизации может применяться в различных сложных средах.
Этот продукт имеет такую же производительность, что и иностранные цифровые давления, что является идеальным выбором для замены импортированных инструментов и традиционных механических датчиков.
◆ Основное использование:
1. его можно использовать для калибровки общих давлений, датчиков точного давления, мониторов артериального давления или других инструментов давления. Это также может быть также широко использоваться для точного измерения давления; 2
2. Внедрение воды на нефтяном поле, измерение давления в оборудовании сосуда скважины, измерение впускного насоса на насосе и выпускной насос 3
3. нефтехимическая промышленность: вакуум, микро -давление и коррозийное газ и давление жидкости в производственном процессе
Нефтехимическая промышленность: вакуум, микро -давление и коррозийное газ и давление жидкости при измерении производственного процесса; 4
4. Применение гидравлической системы, охлаждение и мониторинг процессов.
5. Высокая температурная среда, измерение вязкой среды и высоты жидкости; 6
6. Кондиционеры, оборудование для переработки газа, вентиляторы, медицинское оборудование, трубопроводы, компрессоры и измерение изобарического давления.
Измерение силы.
◆ Технические параметры:
| Модель | YS-100 | YS-150 | ||||
| Номинальный диаметр | Φ 100 | Φ 150 | ||||
| Монтажный тип | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Подходящие потоки | М20 × 1.5 | |||||
| Измеренный диапазон | Метод измерения | Класс точности ( %Fs) | Гарантированный диапазон температуры точности | |||
| (0 ~ 60) Па | Дифференциальное давление | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Па | Дифференциальное давление | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Дифференциальное давление | 0.1 ； 0.2 | ||||
| (0 ~ 2) КПА | Дифференциальное давление | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Давление давленияВ дифференциальное давление | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Давление давленияВ абсолютное давление | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) Mpa | Давление | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Давление | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Давление | 0 ℃ ~ 50 ℃ | ||||
| Единица давления, введенное выше, использует А и другие единицы давления также могут использоваться в практическом применении, например: KGF/CM2 、 бар 、 мбар 、 пса 、 MMЧАС2O 、 Mmhg 、 банкомат | ||||||
| Условия использования окружающей среды | Температура: -10 ° C ~ 50 ° C.; Relative humidity: < Атмосферное давление: 86 ~ 106 кпа | |||||
| Интерфейс связи | ★ СЕРИОНАЛЬНЫЙ ПОРТ: RS232 ★ Скорость передачи: 2400 , 4800 , 9600 Необязательно (фабрика по умолчанию 9600 ) ★ Длина данных: 8 биты; Остановите биты: 2 биты ★ Адрес измерителя: 1 ~ 112 | |||||
| Дополнительные функции | ★ Измерение температуры: - 30 ° C. ~ 90 ° C; Разрешение: ± 0.1 °C ★ Пиковая запись: записывает максимальные и минимальные значения давления, которые происходят во время измерения ★ Огромная тревога: порог тревоги может быть установлен в диапазоне измерений ★ Отключение таймера: вы можете установить таймер для выключения | |||||
| Аналоговый циферблат | ★ Процентный показатель давления: указатель отображает процент диапазона измерения давления в форме вентилятора ★ Индикация колебаний давления: качание указателя указывает на то, насколько колеблется смежное измерение вторичного давления ★ Индикация порога давления давления давления: расположение трех указателей используется, чтобы показать, превышает ли значение давления тока порог тревоги. | |||||
| На экране дисплей | FSTN ЖК -экран; 5-значный отображать; Синяя подсветка | |||||
| Режим питания | Встроенная батарея (пожалуйста, обратитесь к инструкции для модели батареи) | |||||
| Сейсмический рейтинг | V. · H · 3 | |||||
| Защита от входа | IP63 | |||||
| Обеспечить соблюдение стандарта | JB/T 7392 | |||||
| Примечание. Он также может быть превращен в потоки труб или конусные потоки труб в соответствии с требованиями пользователя (см. Руководство по выбору). | ||||||
◆ Размеры:
| Radial Direct (I.) | Осевой Эксцентричный прямой (II.) |
| Аксиальное эксцентричное монтаж (iv.) | Радиальное выпуклое крепление (vi.) |
| Модель | Размеры( мм ) | |||||||
| А | Беременный | В | Дюймовый | D0 | D1 | D2 | М | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | М20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | М20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | М20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | М20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
