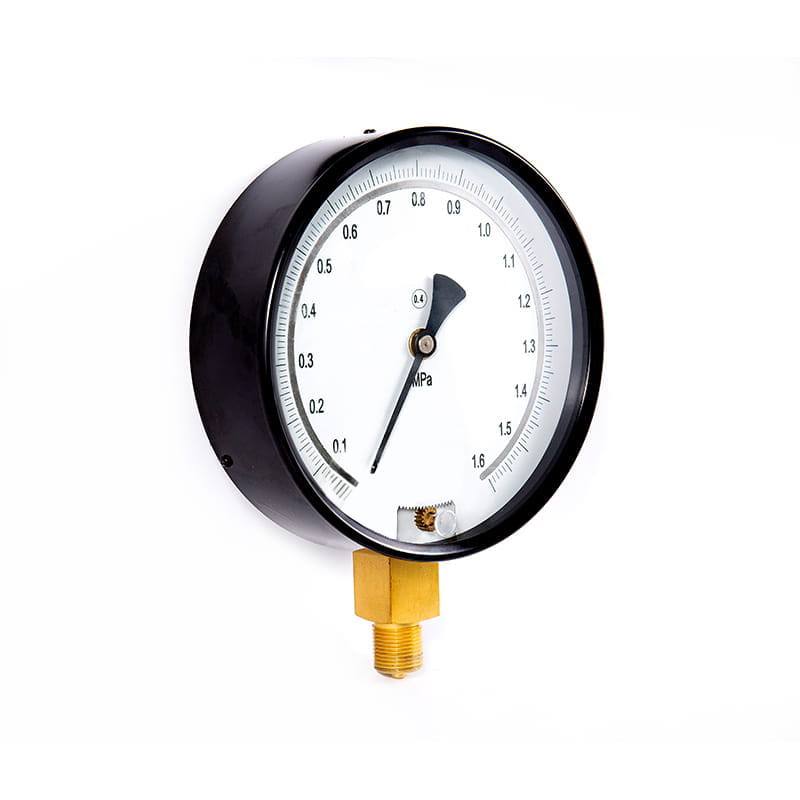

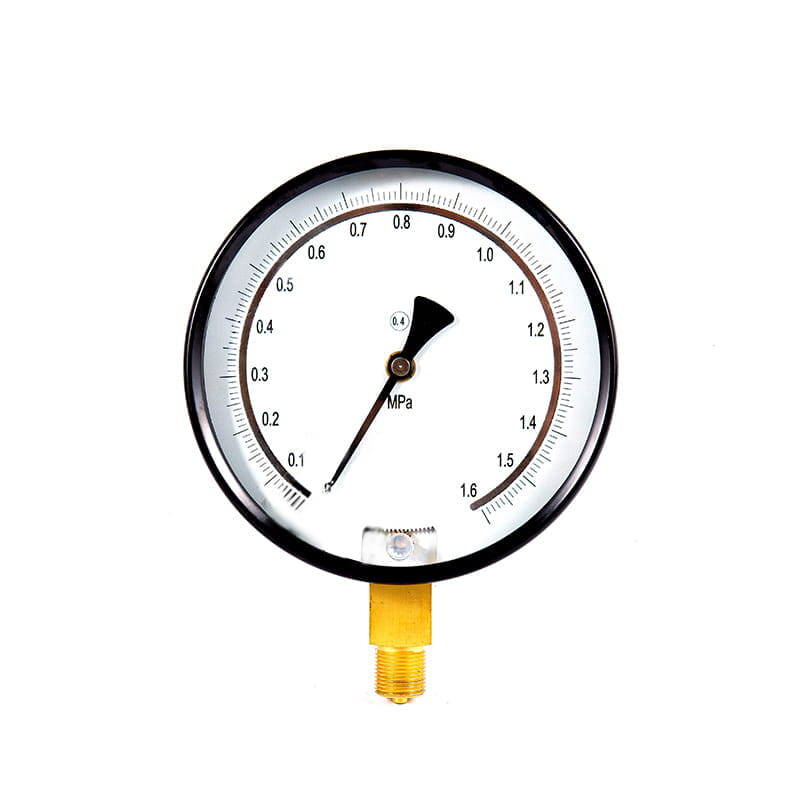

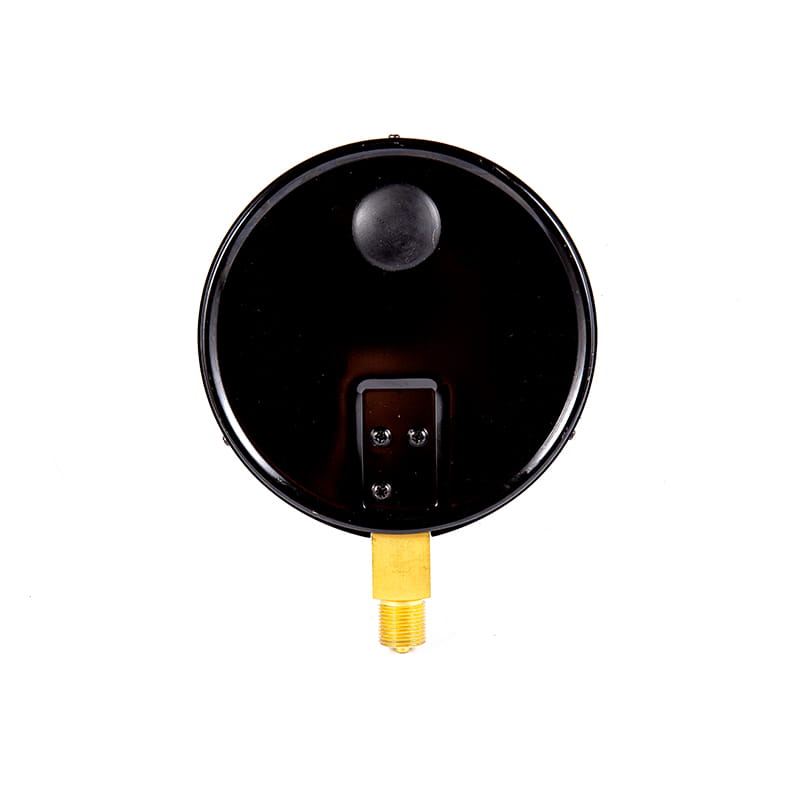

◆ Модель: YJ150 YJ150A
◆ Использование: Эта серия инструментов в основном используется для калибровки промышленных или гражданских обычных давлений. Он также может быть использован для точного измерения давления некоррозийного, некристаллизационного и неконтролирующего среда, таких как медный сплав и конструкционная сталь из сплава, на месте процесса.
Эта серия инструментов в линии шкалы под настройкой зеркального кольца, используемой, может сделать смягчение ошибки чтения. Тип с нулевым устройством, в процессе использования, если вы обнаружите, что указатель не возвращается к нулю, в отсутствие давления в носителе может быть тонким указателем, чтобы он возвращался к нулю, чтобы уменьшить ошибку.
◆ Технические параметры ：
| номер модели | YJ150 | YJ150A | |
| Номинальный диаметр | Φ 150 | ||
| Форма установки | Ⅰ | * | * |
| Ⅳ | * | * | |
| Разъем | М20 × 1.5 | ||
| Класс точности | 0.4 | ||
| Диапазон измерений （ МПА ） | Вакантный -0.1 ～ 0 Вакуум давления: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Давление: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Условия использования окружающей среды | температура ： 20 ℃ ± 3 ℃ | ||
| рейтинг вибрации | V. · ЧАС · 2 | ||
| Защитный класс | IP54 | ||
| Стандарты реализации | ГБ/т 1227 | ||
| Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя. | |||

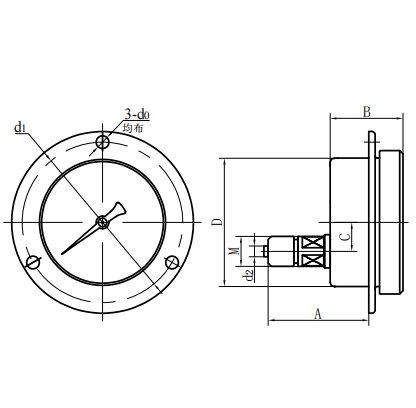

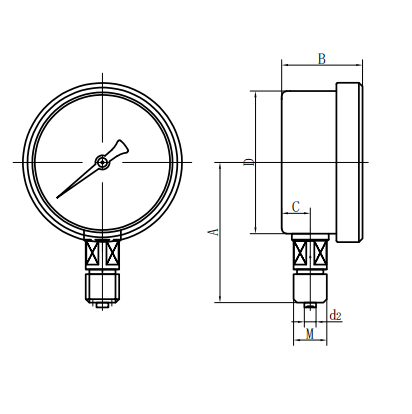

◆ Внешние размеры:
| Радиальный прямой тип (ⅰ) | Осевой эксцентричный прямой тип (ⅱ) |
| номер модели | Общие размеры ( мм ） | |||||||
| А | Беременный | В | Дюймовый | D0 | D1 | D2 | М | |
| YJ150- Ⅰ Yj150a- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | М20 × 1.5 |
| YJ150- Ⅳ Yj150a- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | М20 × 1.5 |
