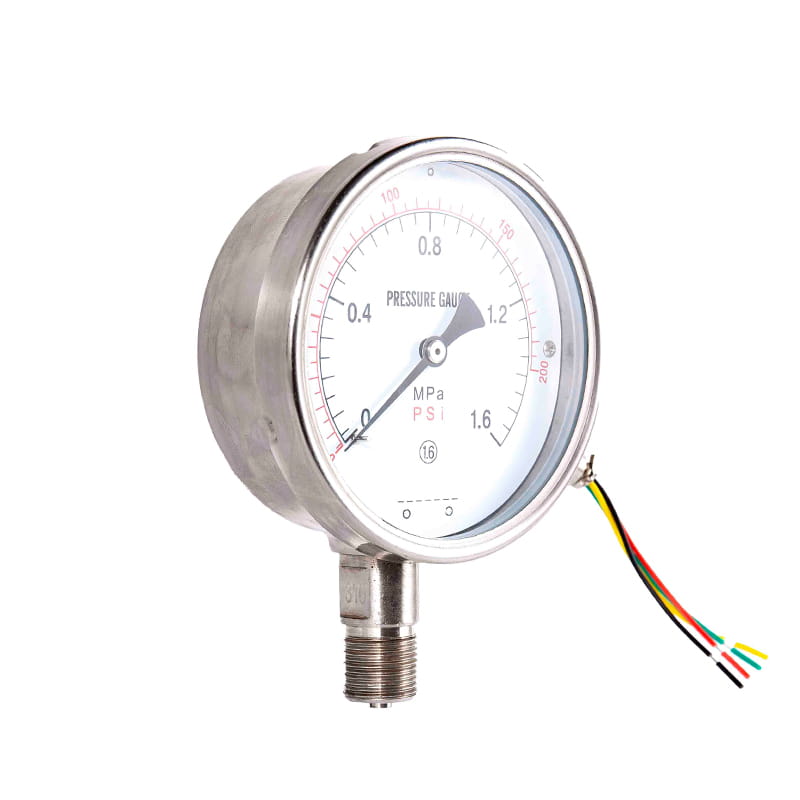

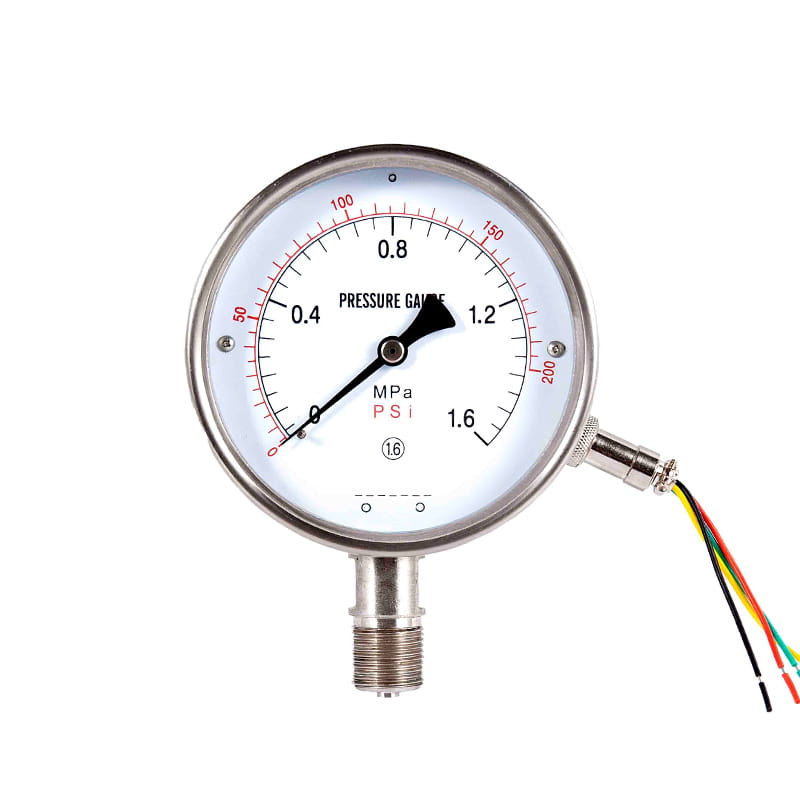

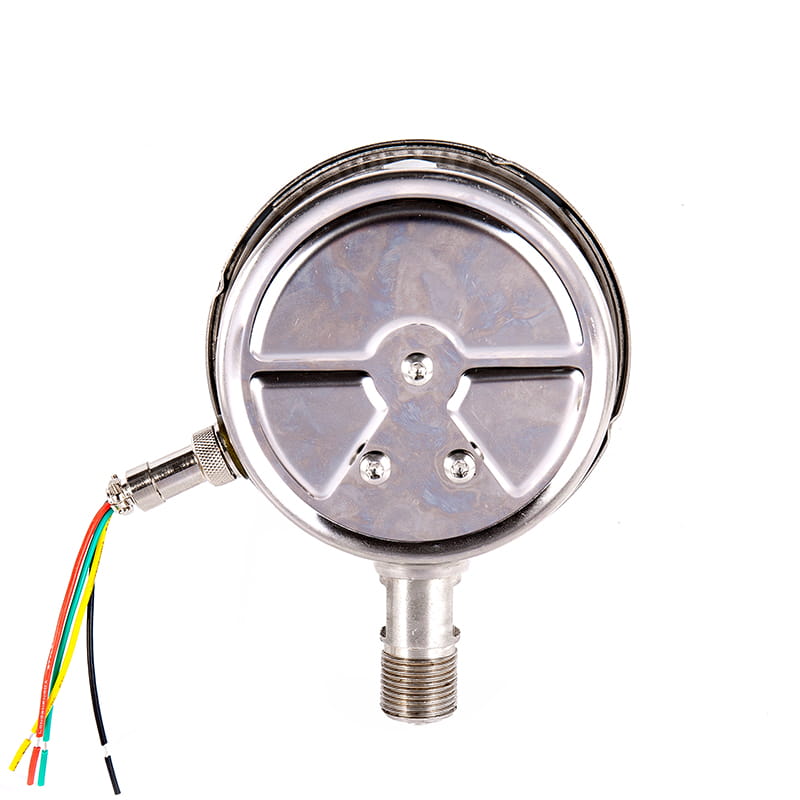

Резисторы дистанционного давления серии YTZ

Модель

YTZ100

YTZ150

Номинальный диаметр

Фон 100

Фон 150

тихий

притворяться

тип

стиль

Ⅰ

*

*

Ⅱ

*

*

Ⅳ

*

*

Ⅵ

*

*

Подходящие потоки

М20 × 1.5

Класс точности

1.6

Измеренный диапазон

（ МПА ）

Истинный космос: -0.1 ~ 0

Вакуум давления: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3

-0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4

Давление: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Условия использования окружающей среды

Температура: -25 ° C ~ 55 ° C; Относительная влажность: 5 %~ 85 %

Электрические параметры

★ Операционное напряжение: между терминалами ① и ② ≤6V. DC
★ Значение Сопротивления Начала: 3 ～ 20 Ом
★ Значение сопротивления полноты: 310 ～ 370 Ом или 340 ～ 400 Ом

(Измерение значения сопротивления и полного значения сопротивления 1 и 2 терминалы)

Проводка

1

2

3

Сопротивление начинается

Сопротивление заканчивается

Щетка концы

Рейтинг сопротивления вибрации

V · ЧАС · 3

Защита от входа

IP54

Обеспечить соблюдение стандарта

JB/T 10203

ПРИМЕЧАНИЕ. Объединенный поток может быть изготовлен в потоку труб или коническую трубу в соответствии с требованиями пользователя (см. Руководство по выбору).

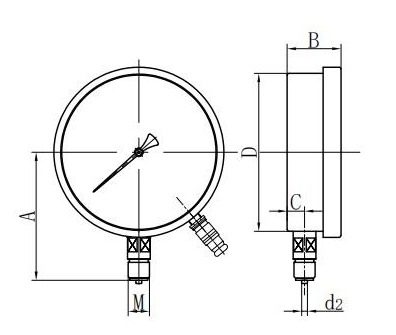

Radial Direct (I.)

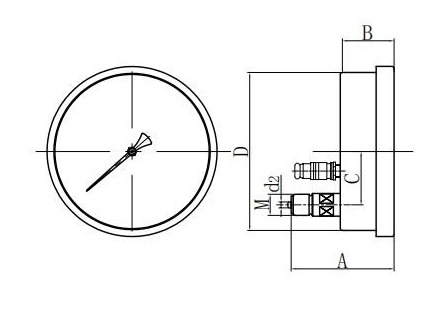

Осевой Эксцентричный прямой (II.)

Аксиальное эксцентричное монтаж (iv.)

Радиальное выпуклое крепление (vi.)
