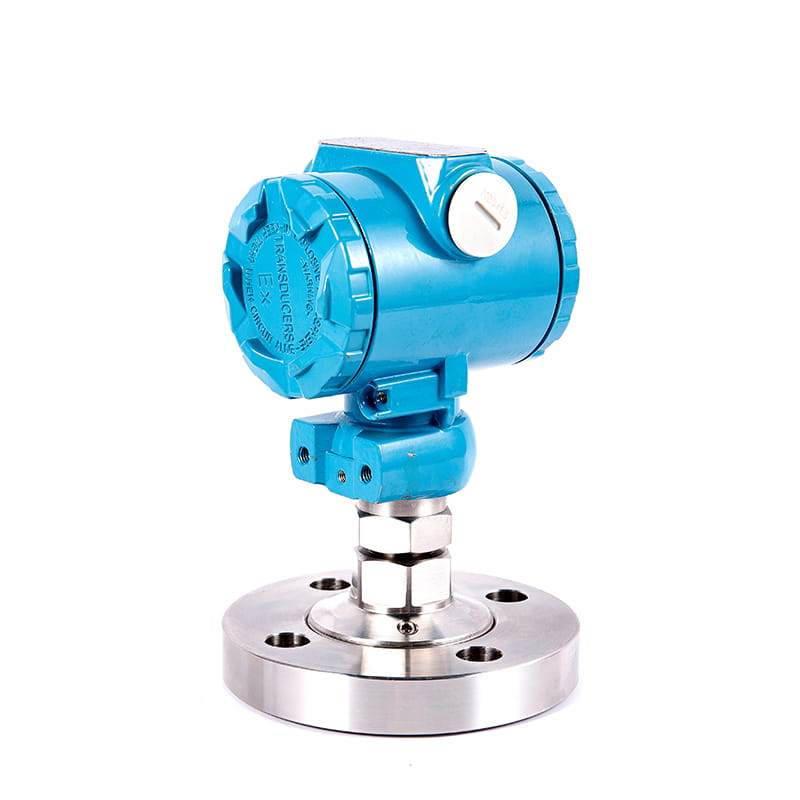

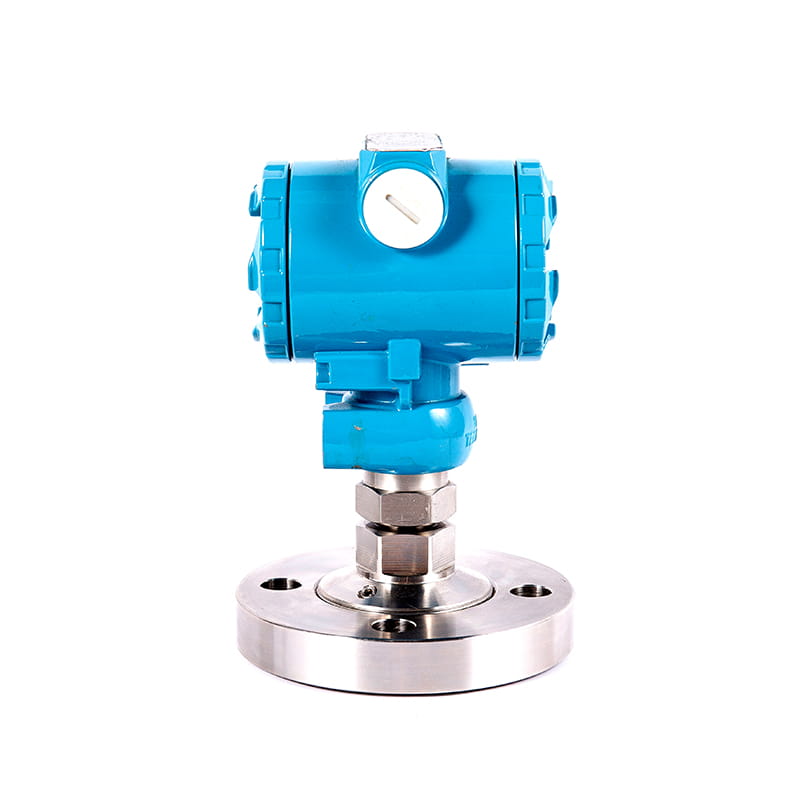

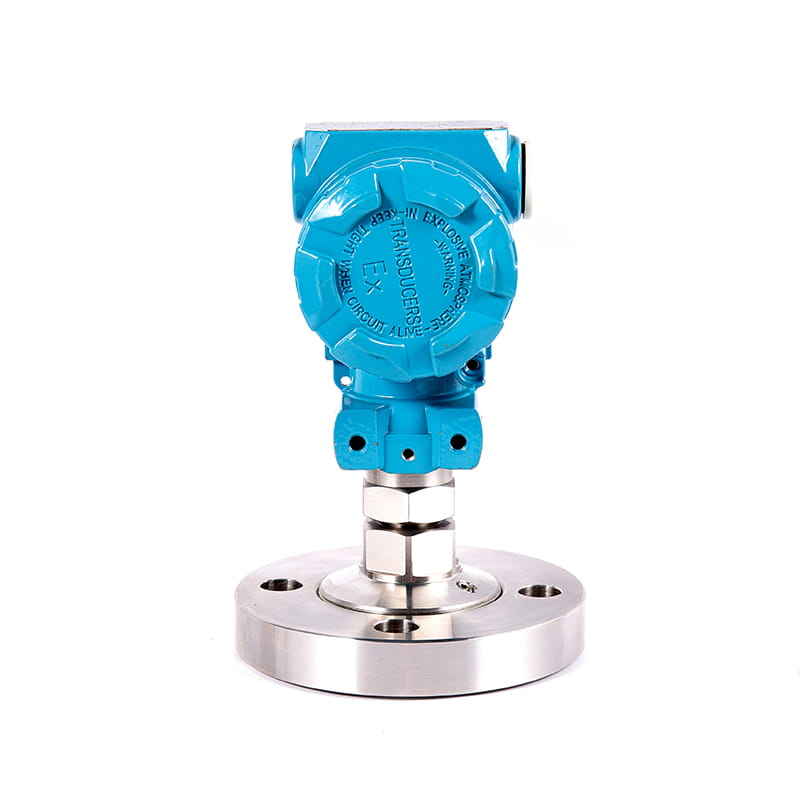

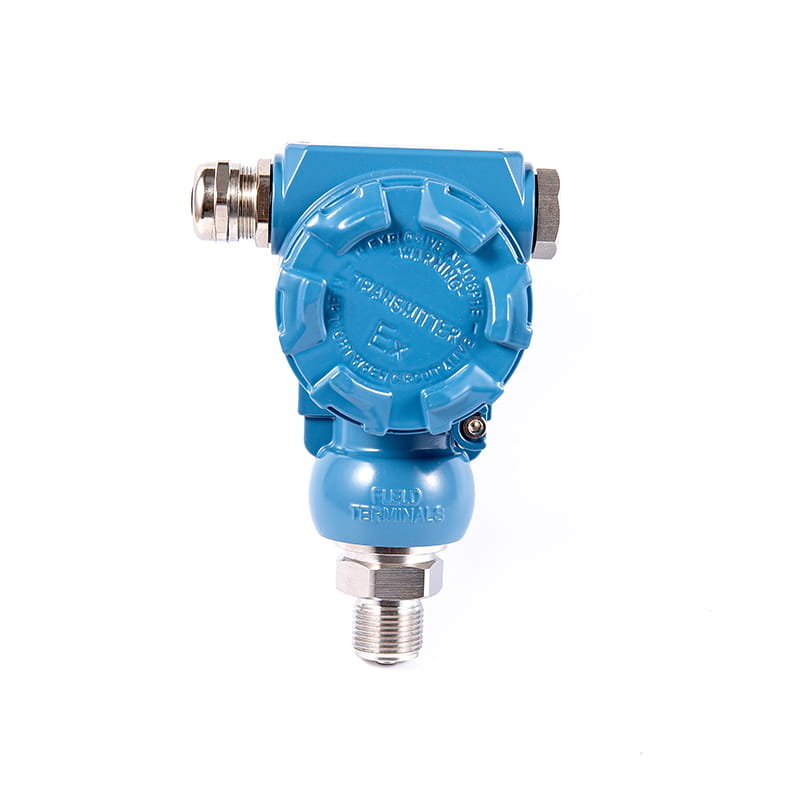

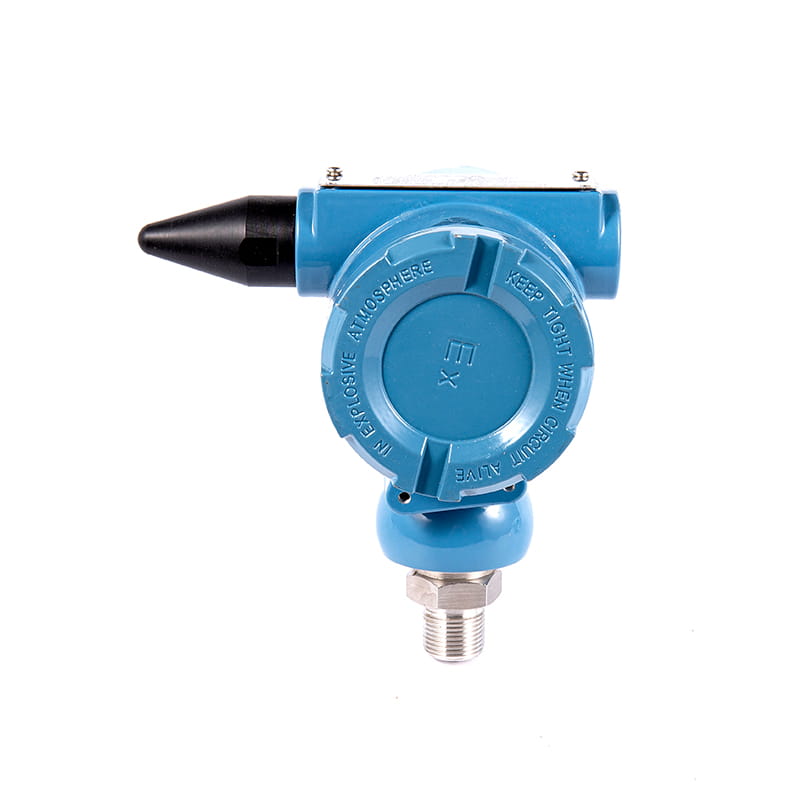

Передатчик давления серии YSZC-5

1. Обзор

Этот передатчик давления обладает высокой чувствительностью, высокой точностью и сильной способностью к противоположной загрузке. Изготовленная с помощью импортированных датчиков, схема датчика и усиления очень интегрированы; Поверхность алюминия сплавного сплава окрашена, а цепь нулевая точка и усиление не нужно регулировать; Сильная противоположная способность, устойчивость к кислоте и щелочи, долгосрочная стабильность и надежность.

2. Как это работает

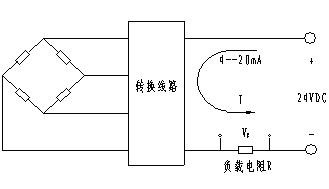

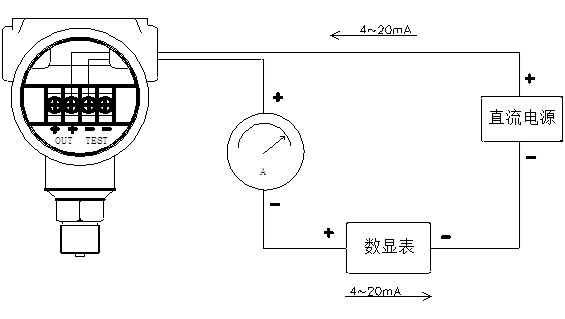

Этот передатчик давления использует импортируемые чипы давления, а чувствительные компоненты образуются в резисторе путем диффузии или ионной имплантации и соединены с мостом пшеницы, а под мостом образуется диафрагма, чувствительная к давлению. Когда давление оказывается на диафрагму, значение сопротивления изменяется и генерируется линеаризованный выходной сигнал, который пропорционален приложенному давлению. Мы добавляем источник питания постоянного тока к мосту Wheatstone, и он будет производить выход сигнала напряжения постоянного тока. После вторичной линии преобразования двухпроводная Система 4ma ~ 20 мА Вывод реализован.

3. Функциональные характеристики

◆ Хорошая стабильность, долгосрочная стабильность полной степени и нулевой позиции могут достигать 0,2% FS/ год. В диапазоне Температура компенсации 0 ° C ~ 70 ° C, температурная дрейф меньше, чем 0,2 %FS, и температурная дрейф меньше, чем 0,5 %фс во всем допустимом диапазоне рабочей температуры.

◆ При обратной защите и схеме ограничения тока передатчик не будет поврежден, когда положительные и отрицательные полюсы будут изменены во время установки, и передатчик автоматически ограничит ток внутри 35 мА Когда это ненормально.

◆ Твердость, без движущихся частей, высокая надежность, длительный срок службы

◆ Газ, вода, нефть и пара могут быть измерены с высокой точностью, и на него не влияют масса измеренной среды.

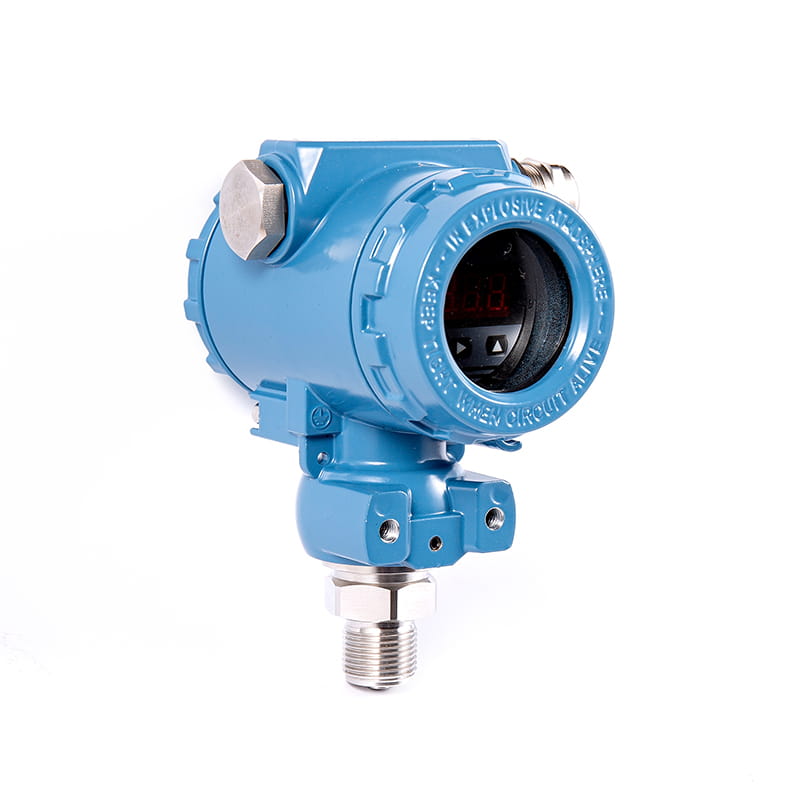

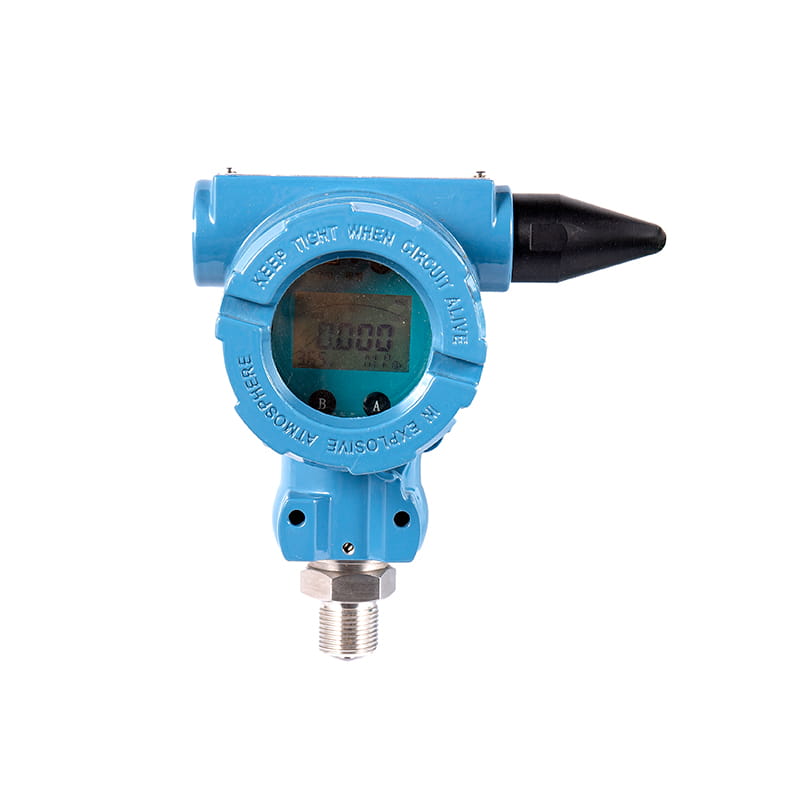

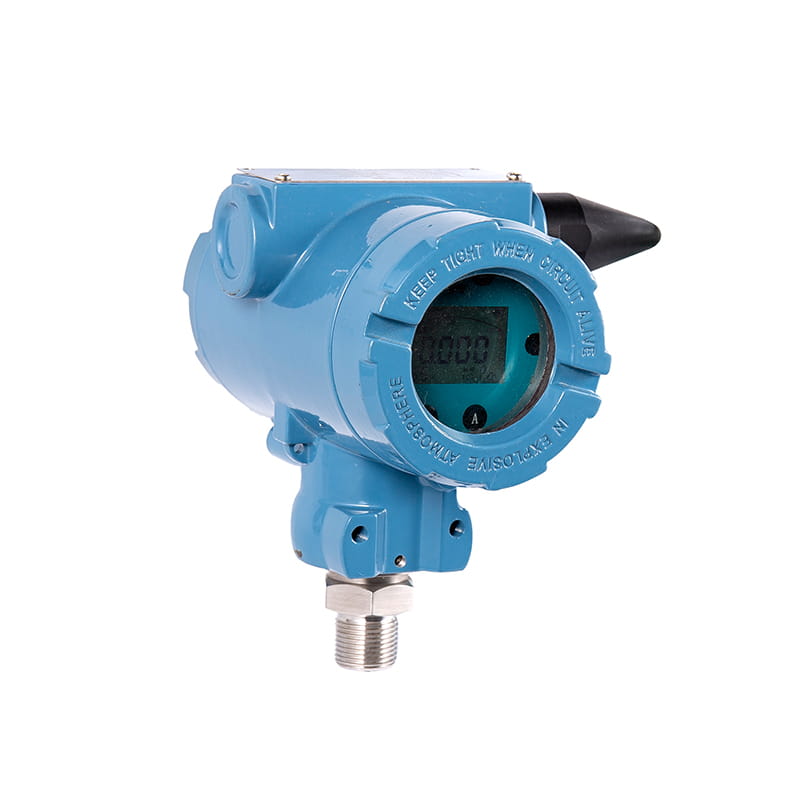

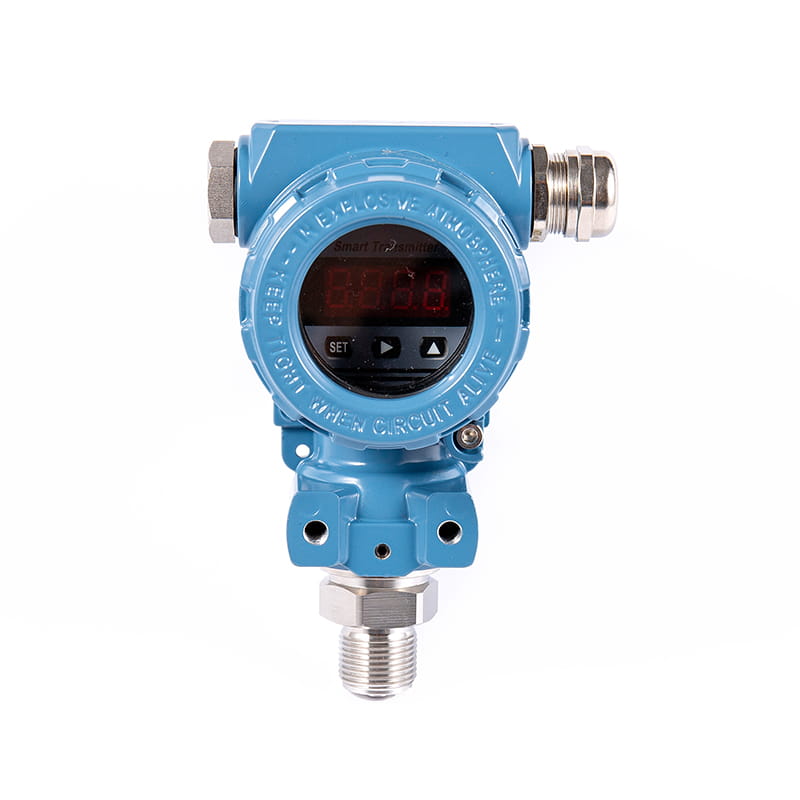

◆ на месте цифровой дисплей может быть добавлен.

◆ Простая установка, простая структура, экономичная и долговечная.
