Знаете ли вы модель, конструкцию и материал противоударного манометра промышленного оборудования?

Противоударный манометр

В сложных условиях промышленного производства стабильность измерения давления напрямую влияет на безопасность оборудования и эффективность производства. Обычный манометры склонны к тряске указателя, неточным показаниям и даже повреждению механизма в условиях вибрации или импульсов. Напротив, ударопрочные манометры благодаря своей уникальной конструкции стали незаменимым оборудованием в условиях вибрации. В этой статье будет проведен углубленный анализ по трем измерениям: модели, конструкции и материалу, чтобы помочь вам сделать точный выбор и применение.

Модель

Модель противоударного манометра обычно включает в себя основную информацию, такую как диапазон измерения, конструктивную форму и метод установки. Возьмем в качестве примера основную серию YN:

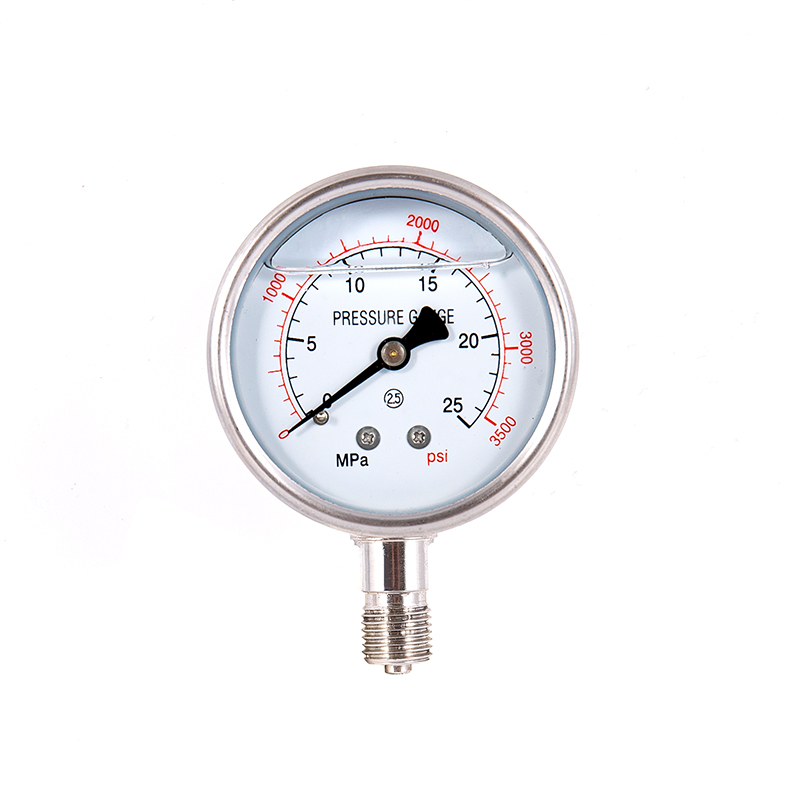

·YN-60: Y означает манометр, N указывает на ударопрочность, 60 представляет диаметр циферблата (в мм). Без суффикса предполагается установка без радиальной кромки, подходящая для оборудования малого и среднего размера (например, воздушных компрессоров, гидравлических насосов).

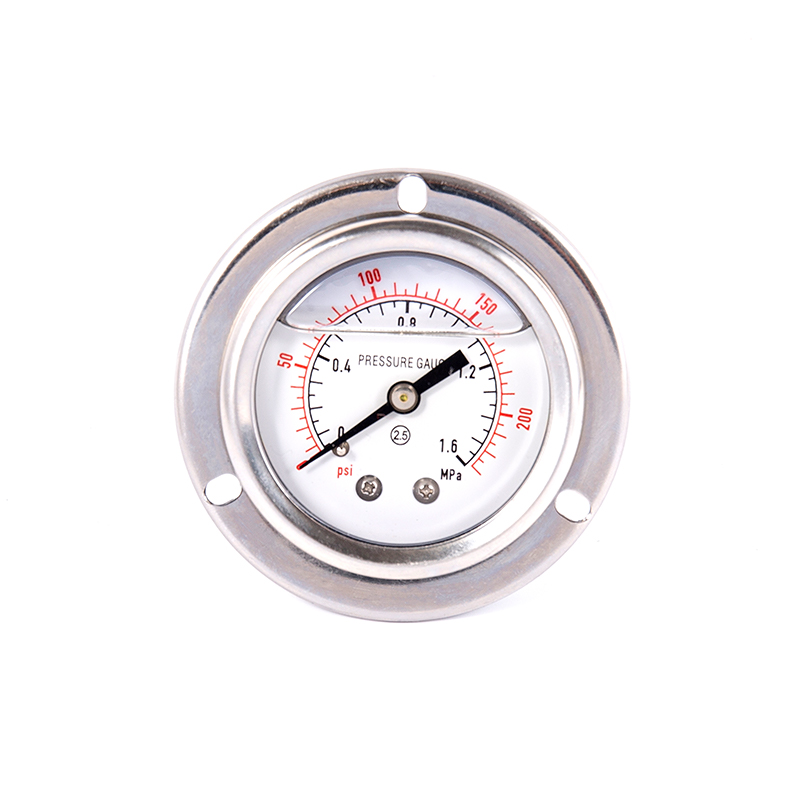

·YN-100ZQ: «ZQ» указывает на осевую установку на ребре, которая подходит для встраивания в панель шкафа управления для предотвращения передачи вибрации. Он обычно используется в условиях сильной вибрации, например, в судовых машинных отделениях и горнодобывающем оборудовании.
Принцип выбора: На основе интенсивности вибрации (например, если вибрация оборудования превышает 3,5 м/с, необходимо выбрать ударопрочный тип), характеристик среды (например, для агрессивной среды требуется материал из нержавеющей стали) и места для установки производится комплексный выбор.

Структурное проектирование

Стабильность противоударного манометра обусловлена тремя основными конструкциями:
Двойная система демпфирования
·Физическая буферизация: Корпус часов заполнен высоковязким силиконовым маслом или глицерином (в соответствии со стандартами ISO VG 1000), которые поглощают более 80 % энергии механической вибрации, уменьшая амплитуду движения указателя на 80 %.
· Конструкция уплотнения: Для осевого типа с установкой на краю (например, YN-100ZQ) используется двухслойное стекло для изоляции демпфирующей жидкости и позиционирующих штифтов, что предотвращает влияние утечки масла на точность.

Оптимизация динамического ответа: В приложениях, связанных с пульсирующим давлением, таких как компрессоры и насосы, противоударный манометр достигает этого за счет расширения пути движения указателя (например, с помощью спиральной пружинной трубки), преобразуя мгновенные колебания давления в постепенные изменения, обеспечивая долговременную стабильность с точностью ± 1,6%.

Выбрать по материалу
Материал напрямую определяет коррозионную стойкость, термостойкость и срок службы манометра.
Корпус и разъем:
·Нержавеющая сталь: Устойчив к кислотной и щелочной коррозии, подходит для химической и фармацевтической промышленности. Он может стабильно работать в сценариях с высоким спросом, таких как атомная энергетика и пищевая промышленность.
·Медный сплав: Низкая стоимость, простота обработки, обычно используется в гидравлических системах без сильных коррозионных воздействий. Однако следует избегать контакта с аммиачной средой (поскольку она склонна к коррозии под напряжением).

Пружинная трубка и механизм:
·Фосфорная бронза: Обладает хорошей эластичностью и устойчива к усталости. Он подходит для высокотемпературных (от -10℃ до 60℃) сред, например, в обычном промышленном оборудовании.
·Нержавеющая сталь: сопротивляется деформации даже при высоких температурах (от -40℃ до 200℃), подходит для паропроводов и высокотемпературных реакционных сосудов.

Демпфирующая жидкость и уплотнения:
·Силиконовое масло: Имеет широкий температурный допуск – не затвердевает при -40℃ и не испаряется при 200℃. Это предпочтительный выбор для высокотемпературных применений (например, в гидравлической системе термопластавтоматов).
·Уплотнения из нитрилового каучука: устойчивы к маслу, но не к растворителям. Уплотнения из фторкаучука могут противостоять сильным коррозийным средам, но они более дорогие.

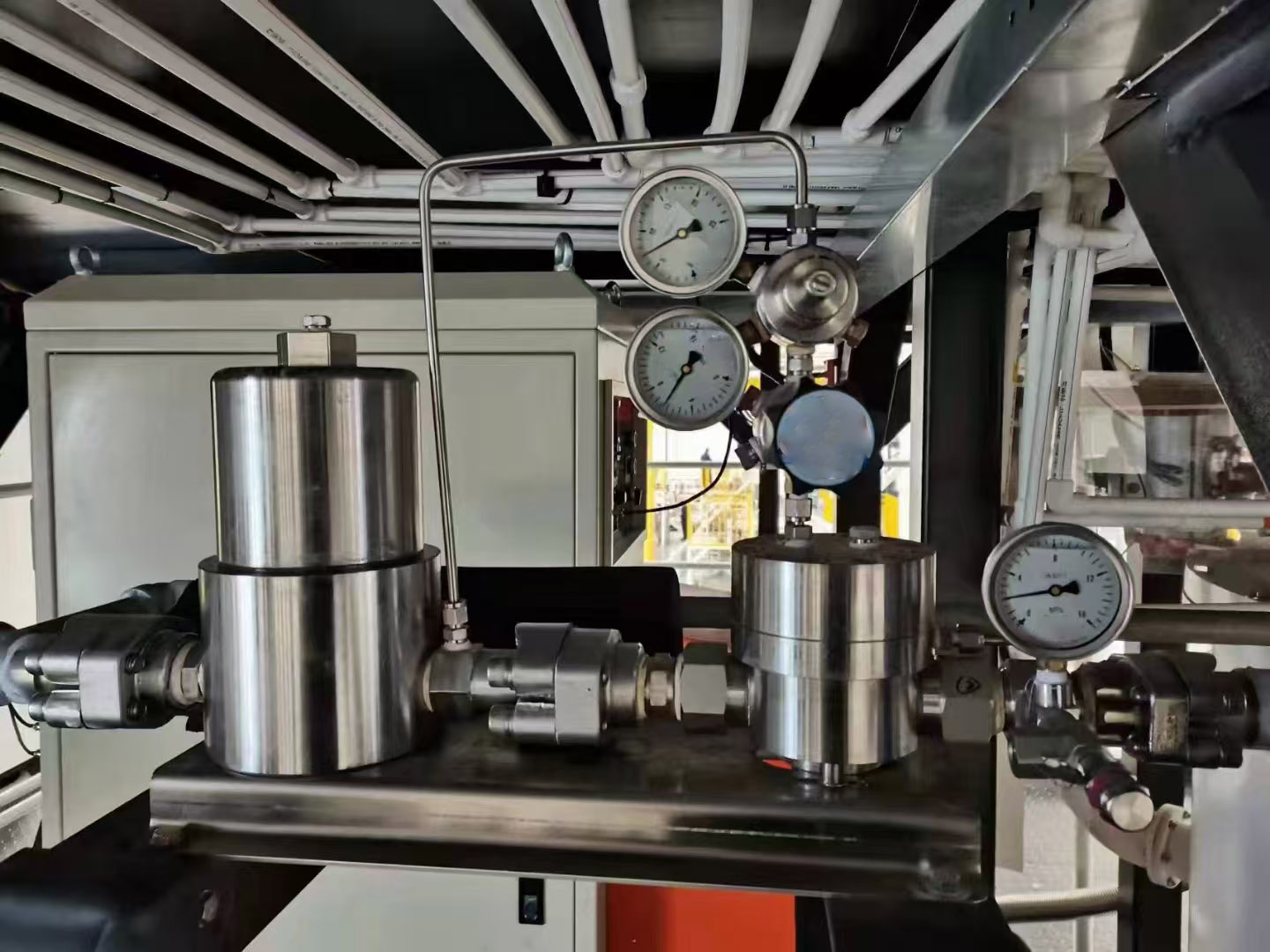

Сценарии применения и предложения по выбору
Сценарии, в которых сейсмостойкий манометр является обязательным
·Среда с сильной вибрацией: судовое машинное отделение (вибрационное ускорение более 5 м/с²), горные дробилки, некоторые модели с осевой установкой.
Среда пульсирующего давления: Выход поршневого компрессора (пульсация до 0,2 МПа), гидросистема ТПА (частота ударов 30-50 Гц). Предпочтительно выбирать конструкции с буферными винтами.

Ключевые параметры для выбора
·Диапазон: Охватывает рабочее давление, в 1,5 раза превышающее рабочее давление (например, для рабочего состояния 10 МПа выберите 0–16 МПа). Избегайте длительной работы на полном диапазоне, чтобы предотвратить усталость трубки пружины.
·Соединение: выберите соответствующую резьбу в зависимости от оборудования (например, G1/2, M20*1,5). Для агрессивных сред используйте разъемы из нержавеющей стали 316L.

Обслуживание и установка: увеличенный срок службы
·Спецификация установки: Установите вертикально и обеспечьте равномерное распределение демпфирующей жидкости. Угол наклона должен быть ≤ 30°; для основных источников вибрации при необходимости следует добавить буферную трубку.
·Регулярное техническое обслуживание: Калибруйте один раз в 24 месяца. В условиях высокой температуры (выше 80°C) проверяйте состояние силиконового масла каждые 12 месяцев. Если масло помутнело или потекло, его следует немедленно заменить.
·Экстремальные условия эксплуатации: -20℃ и ниже: термометры с маслом и глицерином запрещены. Доступен альтернативный тип низкотемпературного силиконового масла. В агрессивных средах целостность пассивационного слоя поверхности нержавеющей стали необходимо регулярно проверять.

Выбор и применение противоударных манометров требуют сочетания технологий и опыта. От основных промышленных применений YN-60 до сложных условий работы YN-150ZQ, от экономичности медных сплавов до высокой коррозионной стойкости нержавеющей стали 316L — каждая деталь отражает мастерство промышленного дизайна. Выбирайте специальные манометры Wuxi, чтобы обеспечить безопасность вашего промышленного производства.
