В обширной системе промышленного производства измерение уровня жидкости подобно точному «мудрому глазу», играющему решающую роль в обеспечении стабильной и эффективной работы производственного процесса. Точное определение уровня жидкости имеет большое значение — от больших резервуаров для хранения в нефтехимической промышленности до резервуаров для котловой воды в энергетическом секторе и производственных резервуаров в пищевой промышленности и производстве напитков. А магнитный уровнемер с его уникальным принципом работы и выдающимися эксплуатационными преимуществами стал надежным инструментом измерения уровня жидкости во многих областях промышленности.
I. Принцип работы: гениальное сочетание плавучести и магнетизма.

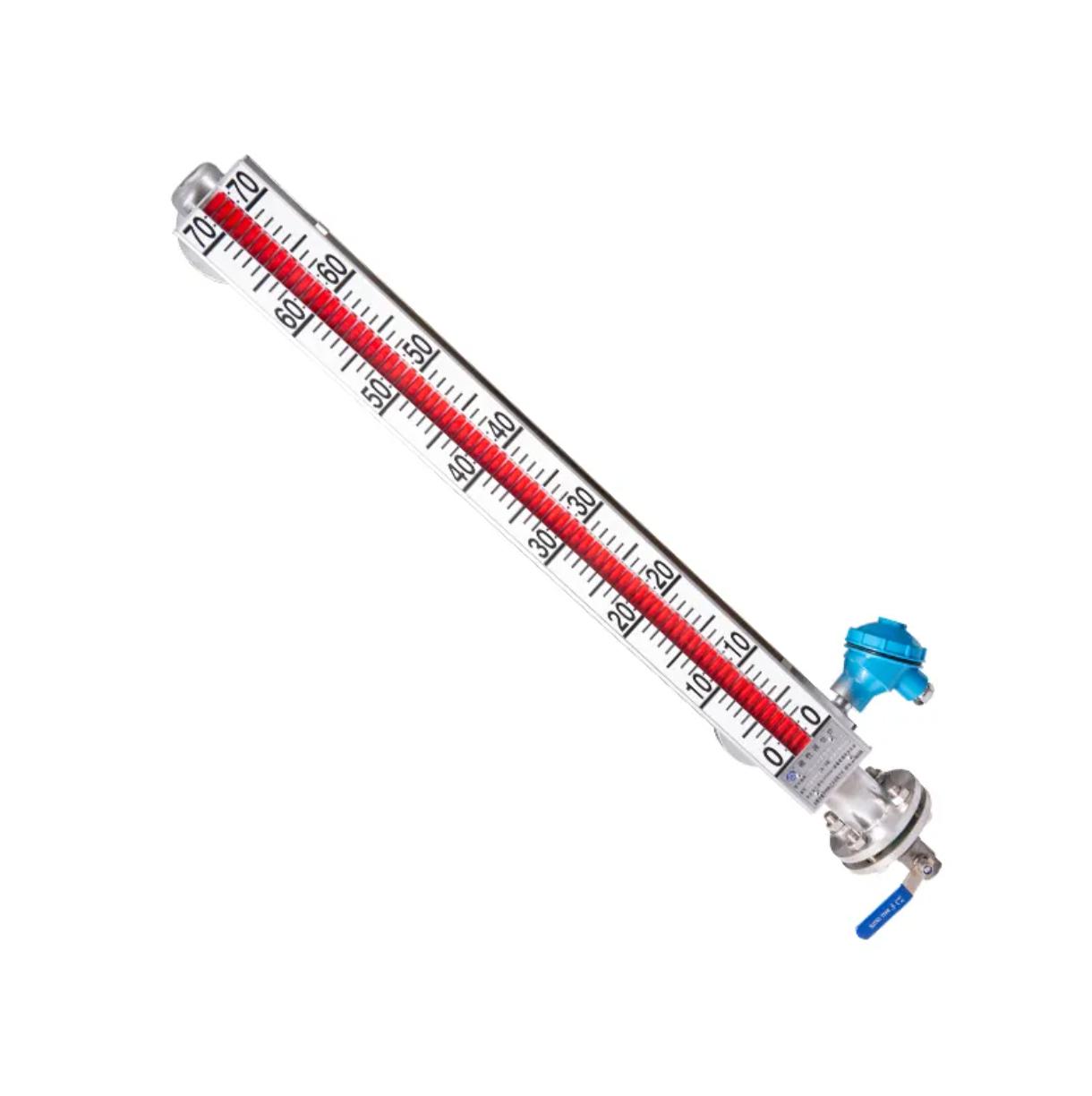

Конструкция магнитного указателя уровня основана на принципе плавучести и взаимодействии магнетизма. В основном он состоит из основной трубки, соединенной с измеряемым контейнером, магнитного поплавка с постоянными магнитами внутри и внешней панели дисплея (состоящей из красных и белых двухцветных магнитных откидных столбцов). Когда уровень жидкости в измеряемом контейнере изменяется, магнитный поплавок внутри основной трубки будет синхронно перемещаться вверх и вниз из-за эффекта плавучести. Кроме того, стальной постоянный магнит внутри поплавка приводит в движение магнитную поворотную колонку на внешней панели дисплея, которая поворачивается на 180 градусов за счет эффекта магнитной связи. Когда уровень жидкости повышается, цвет переворачивающейся колонки меняется с белого на красный; когда уровень жидкости падает, цвет переключающегося столбца снова меняется с красного на белый. Благодаря изменению цвета перекидной колонки люди могут интуитивно и четко определять высоту уровня жидкости, обеспечивая визуальный контроль уровня жидкости. Этот бесконтактный метод измерения не только позволяет избежать ошибок, вызванных механическим трением в традиционных системах измерения. измерители уровня жидкости , но также обеспечивает безопасность и надежность процесса измерения. Даже в суровых промышленных условиях он может работать стабильно.
II. Преимущества продукта: Полностью соответствует промышленным требованиям.
Интуитивно понятный и четкий дисплей
Панель дисплея магнитного указателя уровня имеет уникальную конструкцию. Шкала и цифры были утолщены, что значительно улучшило обзорность и угол обзора. Будь то резервуары для хранения на открытом воздухе, подвергающиеся яркому освещению, или внутренние производственные цеха с тусклым освещением, операторы могут легко и быстро считывать данные об уровне жидкости. Двухцветная конструкция перекидной колонки еще более привлекательна, четко различима в различных условиях окружающего освещения, что обеспечивает удобство контроля уровня жидкости во время производственного процесса.
Удобен для установки и обслуживания

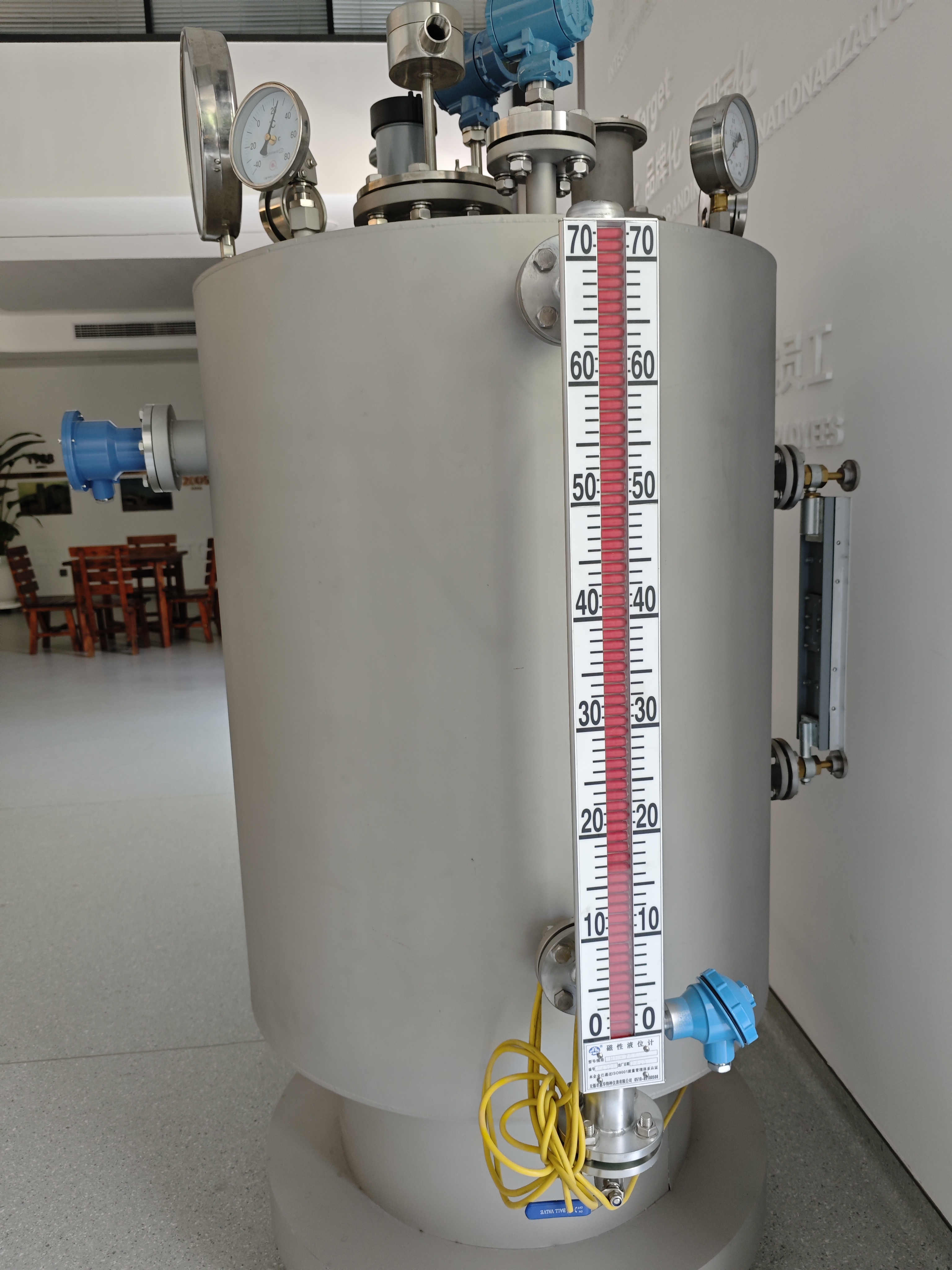

Принята модульная конструкция с простой основной структурой. Основные компоненты включают основную трубку, поплавок, панель дисплея и соединительный фланец. Нет сложных движущихся частей. Способы установки гибки и разнообразны. Тип с боковой установкой подходит для больших вертикальных контейнеров, таких как резервуары для хранения нефти и резервуары для воды для пожаротушения; тип с верхним креплением предназначен для сферических резервуаров, горизонтальных резервуаров и т. д., где верхнее отверстие ограничено. Кроме того, указатель уровня жидкости оснащен запорным клапаном. Когда на более позднем этапе потребуется очистка, техническое обслуживание или замена компонентов, машину можно эксплуатировать без остановки, что эффективно снижает затраты и время на техническое обслуживание, а также повышает эффективность производства.
Широкое удобство использования
Он обладает превосходными свойствами устойчивости к давлению и температуре. Верхний предел рабочего давления может достигать 1,0 МПа, а диапазон рабочих температур составляет от -20 ℃ до 200 ℃. Он может адаптироваться к экстремальным условиям работы, таким как высокотемпературный пар и низкотемпературный сжиженный газ. Для вязких или легко затвердевающих сред можно дополнительно выбрать паровую рубашку или электрическое нагревательное устройство, чтобы обеспечить текучесть среды во время процесса измерения и гарантировать точность измерения. Он также обладает исключительно хорошими антикоррозионными и взрывозащищенными свойствами. Компания предлагает внутренние гильзы и пластиковые указатели уровня жидкости, специально разработанные для суровых агрессивных сред, способные противостоять сильным коррозионным средам, таким как плавиковая кислота и концентрированная серная кислота. В то же время он получил двойные сертификаты взрывозащищенного типа (Exd IIC T6 Gb) и искробезопасного типа (Ex ia IIC T6 Ga) с уровнем защиты IP66/IP67. Его можно безопасно применять при хранении и транспортировке нефти и газа, а также в фармацевтических и других легковоспламеняющихся и взрывоопасных помещениях.
Высокая точность и надежность:
Благодаря своей стабильной конструкции и передовым принципам измерения магнитный уровнемер имеет высокую точность измерений, а погрешность можно контролировать в небольшом диапазоне. Во время длительного использования он не подвержен влиянию внешних помех и всегда может поддерживать надежную работу, предоставляя точные данные об уровне жидкости для промышленного производства и эффективно предотвращая сбои оборудования и несчастные случаи на производстве, вызванные аномальными уровнями жидкости.
III. Области применения: содействие развитию различных отраслей промышленности
Нефтяная и химическая промышленность
В процессах нефтепереработки и химического производства большое значение имеет контроль уровня жидкости в различных резервуарах для хранения и реакционных сосудах. Магнитные лепестковые указатели уровня могут отображать высоту уровня сырой нефти, нефтепродуктов и химического сырья в режиме реального времени. В сочетании с магнитными переключателями они могут обеспечивать функции сигнализации высокого и низкого уровня жидкости, эффективно предотвращая такие инциденты, как переполнение или опорожнение резервуара. Например, в зоне резервуаров для хранения крупного нефтеперерабатывающего завода с помощью магнитных датчиков уровня в сочетании с автоматизированной системой управления можно обеспечить удаленный мониторинг и автоматическое пополнение жидкости, что значительно повышает безопасность производства и эффективность управления.
Энергетика
Уровень воды в резервуаре для воды котла является ключевым показателем безопасной работы электростанции. Магнитный уровнемер с клапаном, устойчивый к высоким температурам и изоляционной паровой рубашкой, может точно измерять уровень воды при температуре выше 200 ℃. Он также может обнаруживать и предотвращать несчастные случаи, связанные с сухим горением котла или переливом воды, вызванные ложными уровнями воды. После применения современных магнитных датчиков уровня на определенной теплоэлектростанции погрешность измерения уровня воды была значительно уменьшена, стабильность работы была значительно улучшена, а также была обеспечена непрерывная и стабильная подача электроэнергии.
Пищевая промышленность и напитки
В гигиенических производственных условиях гигиенические требования к оборудованию для измерения уровня жидкости чрезвычайно высоки. Магнитный уровнемер пластикового типа изготовлен из материала FDA и уплотнительных колец, пригодных для пищевых продуктов, а его полностью закрытая конструкция эффективно предотвращает рост бактерий. Он широко используется для контроля уровня жидкости в таком оборудовании, как резервуары для брожения пива и резервуары для хранения молочных продуктов, обеспечивая гигиеническую безопасность и стабильность качества процесса производства продуктов питания и напитков.
IV .Место установки и экологические требования
Контроль вертикальности: Корпус указателя уровня жидкости должен быть полностью перпендикулярен земле, с погрешностью угла наклона ≤ 2°. Калибровку рекомендуется производить с помощью уровнемера. При установке рекомендуется оставлять пространство ≥ 100 мм внизу корпуса и запас ≥ 50 мм вверху, чтобы избежать влияния теплового расширения и сжатия.
Избегайте источников помех: установка запрещена в сильных магнитных полях (в пределах 30 метров от больших двигателей), в зонах с сильной вибрацией (интенсивность вибрации > 5 мм/с) или в зонах с источниками высокотемпературного излучения (>60 ℃). Это может привести к выходу из строя магнитной муфты или механическому повреждению.
Совместимость со средами: материал корпуса (например, нержавеющая сталь 304/316L) должен быть устойчив к коррозии в среде, а на уплотнительной поверхности фланца должны использоваться прокладки из ПТФЭ. Для сред с чрезмерным содержанием хлоридов следует выбирать двухфазные материалы из нержавеющей стали.
