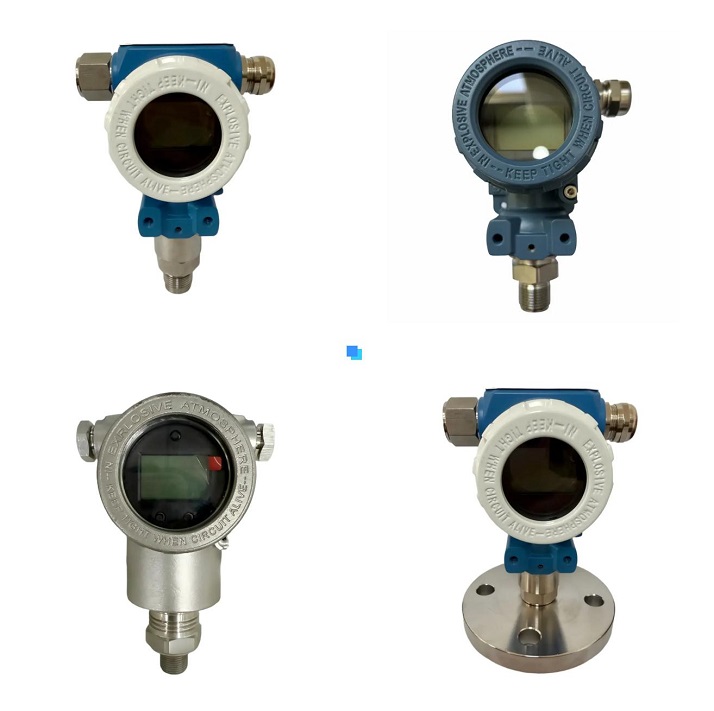

Мембранный манометр серии YE
Приборы для измерения давления
◆ Модель: Ye60 Ye100 Ye150 ◆ Использование: Мембранная коробка давления датчика также называется манометом для микросхемы. Он подходит для измерения н...
Смотрите детали
Приложение:
передатчик состоит из передовых в мире изолированных диффузионных кремниевых или стеклянных микрорастворяющихся чувствительных к давлению компонентов и высококачественных интегральных схем. Он отличается высоким качеством, низкой ценой и способностью адаптироваться к различным промышленным применениям. Материалы для изготовления главной цепи являются передовыми, а внешнее уплотнение и отверждение полностью изолированы, что соответствует требованиям взрывобезопасности, пыленепроницаемости и других суровых условий труда. Выбирая различные технологические разъемы, он может точно измерять сильные коррозийные среды, среды с высокой и низкой температурой, а также вязкие среды. Подходит для различных сред автоматического управления и широко применяется в различных взрывобезопасных областях, таких как нефтяная, химическая промышленность, сталелитейная промышленность, энергетика, строительные материалы, текстиль, фармацевтика, пищевая промышленность, газ, научные эксперименты, военная промышленность и т. д. Он осуществляет измерение, мониторинг и контроль давления в каждой точке процесса. и обеспечивает стандартный выходной сигнал постоянного тока 4–20 мА и связь HART.

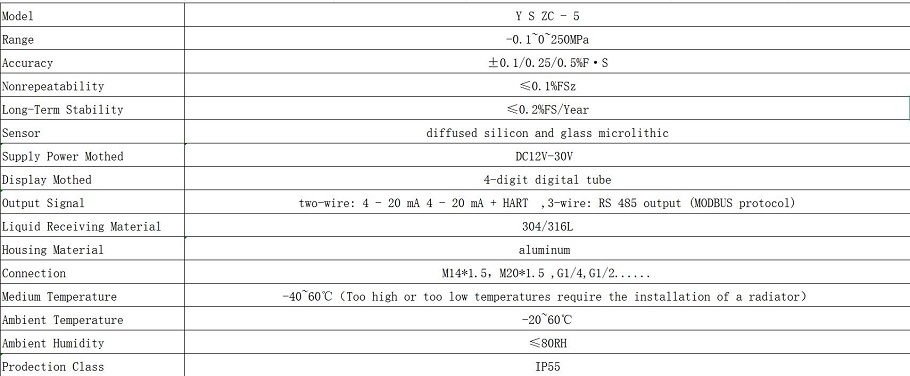

Модель и спецификация:

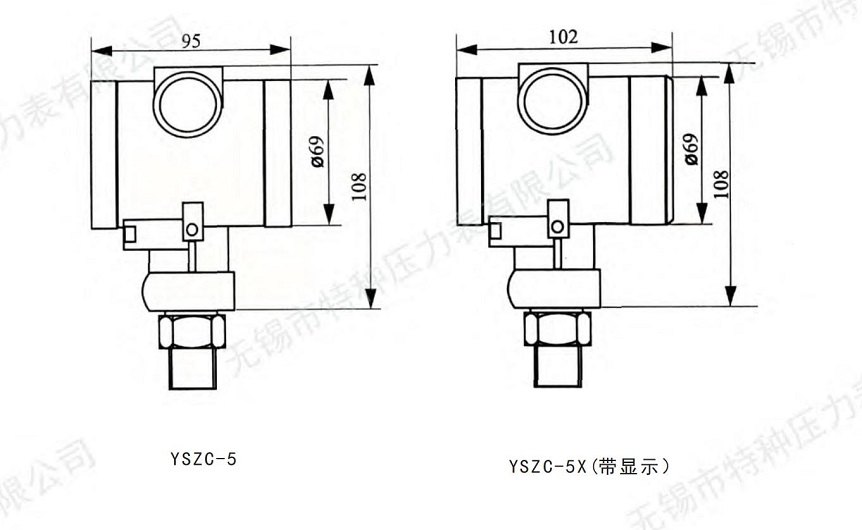

Размеры:
Монтаж:
·Подготовка к установке: Выберите подходящее место установки и убедитесь, что окружающая среда соответствует условиям работы преобразователя. Избегайте таких факторов, как вибрация, высокая температура и влажность, которые могут повлиять на точность измерений. Место установки должно быть удобным для отладки и обслуживания, а поверхность установки должна быть ровной, чтобы избежать дополнительного давления на преобразователь.
·Этапы установки: installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Руководство пользователя датчика давления
Пожалуйста, внимательно прочтите данное руководство перед установкой и использованием прибора.
1. Манометр общего назначения подходит для измерения давления жидкостей, газов и паров, которые не представляют опасности взрыва, не кристаллизуются, не затвердевают и не вызывают коррозии компонентов манометра.
2. Антисейсмический манометр можно использовать в средах с сильной механической вибрацией или сильными колебаниями среднего давления.
3. Манометр из нержавеющей стали можно использовать на открытом воздухе, в высокотемпературных и агрессивных средах или для измерения слабоагрессивных сред.
4. Мембранный манометр может измерять давление жидкостей с сильной коррозионной активностью, высокой вязкостью, склонностью к кристаллизации или содержащими твердые частицы.
5. Прибор обычно используется до 3/4 диапазона, а при измерении нестабильного давления - до 2/3 диапазона.
6. Если среда представляет собой жидкость, прибор следует устанавливать на той же линии уровня воды, что и точка измерения; в противном случае следует внести соответствующие корректировки.
7. Манометр должен быть установлен вертикально. Во время установки категорически запрещается перемещать корпус манометра. Запрещается ослаблять или разбирать шкалу мембранного манометра.
8. Для приборов сейсмического типа с максимальным давлением 1,6 МПа и менее, если положение указателя отклоняется из-за изменения атмосферного давления, на сальнике можно сделать небольшое отверстие для выравнивания разницы давлений внутри и снаружи корпуса.
9. Условия окружающей среды: Уровень сейсмостойкости: Общий тип V·H·2 или V·H·3 сейсмостойкий тип V·H·4. Уровень защиты: Общий тип IP54: Это герметичный и ударопрочный тип. 1P65 Температура: общий тип (-40~70)°C; Ударопрочный тип (-5~55)°C (глицерин); (-25~55)℃ (силиконовое масло). Относительная влажность: <85%.
10. Во время использования инструмент следует содержать в чистоте и хорошем состоянии. Для обеспечения безопасности рекомендуется проводить регулярную калибровку (с интервалом не более шести месяцев).
11. Прибор следует хранить в хорошо проветриваемом и сухом помещении, где воздух помещения не должен оказывать коррозийного воздействия на прибор.
