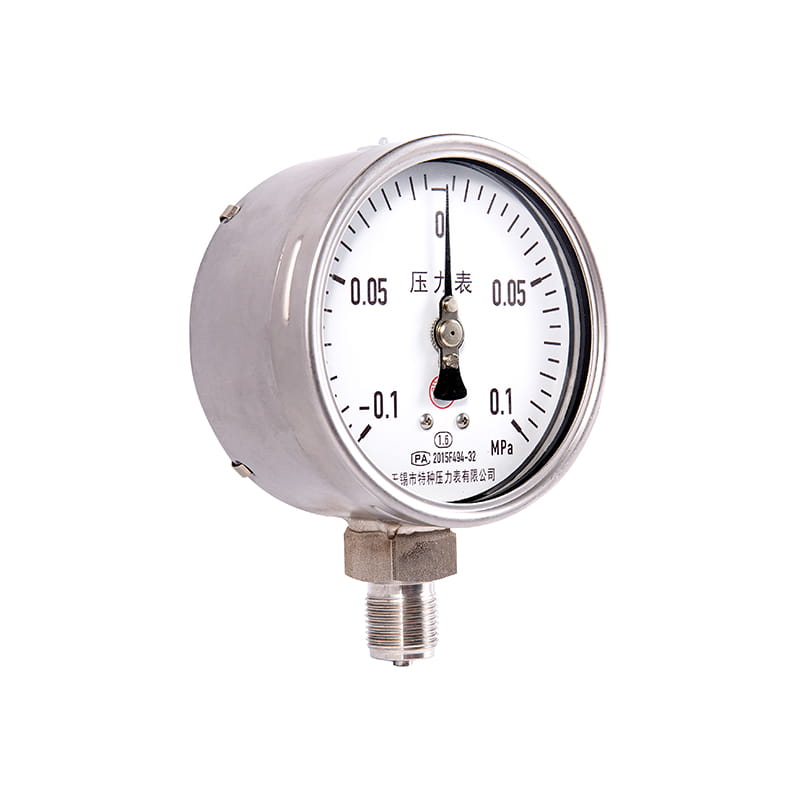

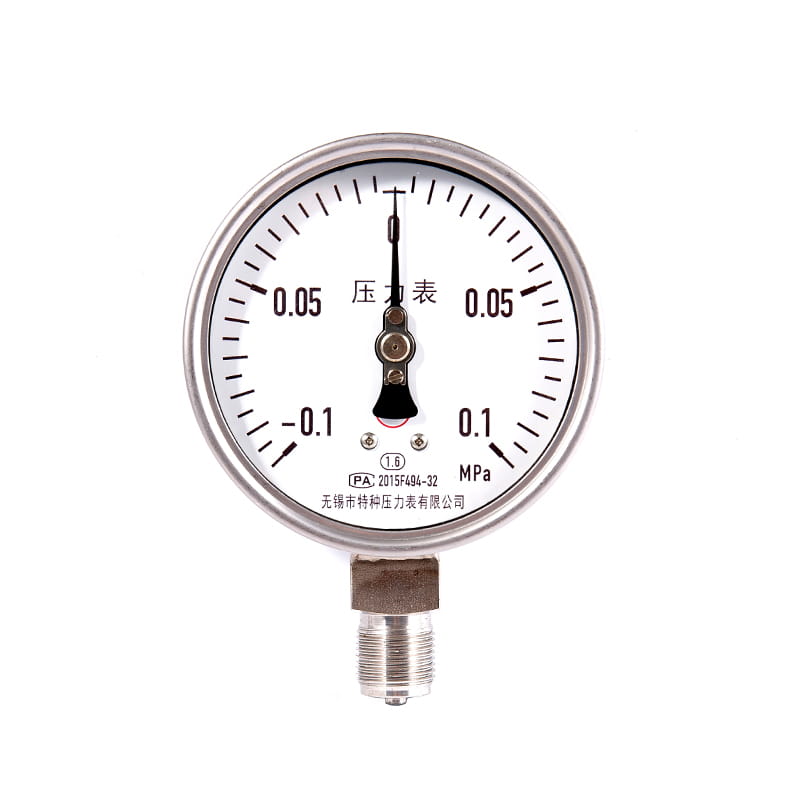

Манометр безопасности серии YQ

◆ Модель: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

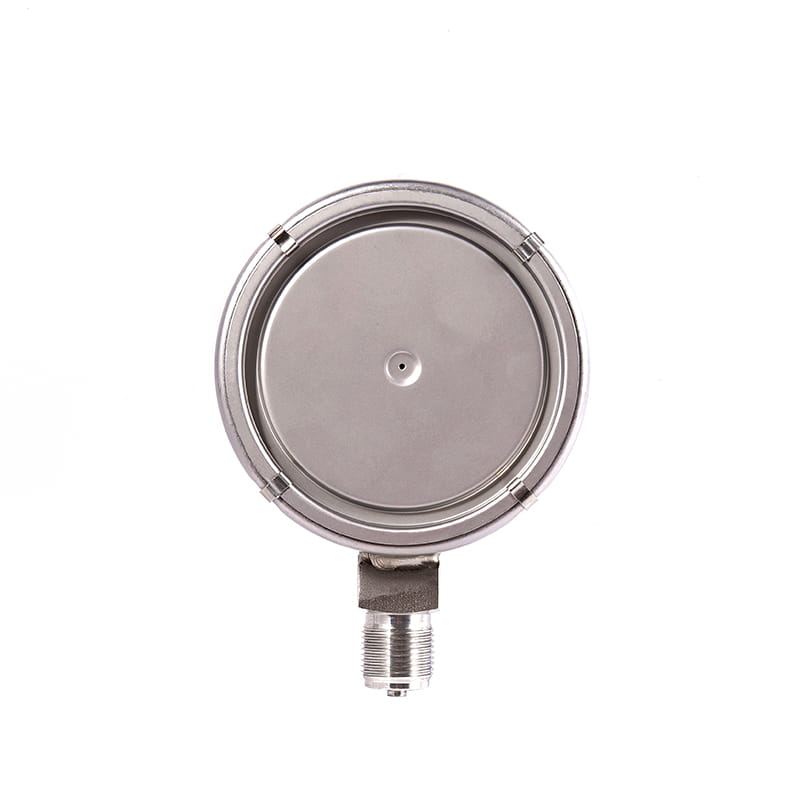

◆ Использование: все эта серия датчиков изготовлена из нержавеющей стали, с внутренним разделением безопасности и отверстиями для снятия давления вверху, чтобы высвободить чрезмерное давление внутри корпуса из-за разрыва, вызванных перегрузкой или усталостью упругих элементов, для защиты безопасности операторов и оборудования и оборудования, а также заполненная жидкостью стоп и внутренний компенсационный диафрагм на вершине гауэг, который может быть наполнен на месте. Заполненные жидкостью датчики безопасности устойчивы к вибрации, предотвращая повреждение внутренней части датчика из-за вибрации, и смазывая внутренние компоненты, чтобы минимизировать износ и коррозию.
Эти датчики широко используются при бурении, рафинировании, химическом, пищевом, фармацевтическом, морском, оффшорном нефтяном платформах и других отраслях.

Запросите Цену

НАЗАД：Абсолютный манометр серии YJY ДАЛЕЕ：Высокоточный манометр серии YJ

Параметр
Связаться с нами

номер модели		YQ60	YQ100	YQ150
Номинальный диаметр		Φ 60	Φ 100	Φ 150
Форма установки	Ⅰ	*	*	*
	Ⅱ	*	*	*
	Ⅲ	*	/	/
	Ⅳ	*	*	*
	Ⅴ	*	/	/
	Ⅵ	*	*	*
Разъем		M14 × 1.5	М20 × 1.5
Класс точности		2.5	1.6
Диапазон измерений （ МПА ）		Вакантный -0.1 ～ 0 Вакуум давления: -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Давление: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Условия использования окружающей среды		температура ： -40 ℃～ 70 ℃
рейтинг вибрации		V. · ЧАС · 3
Материал трубки Бурдона		Ocr18ni12mo2ti ； SUS316 ； SUS316L
Материал корпуса и разъема		1cr18ni9ti ； SUS304
Защитный класс		IP65
Стандарты соответствия		ГБ/T1226
Примечание: 1. Совместные потоки могут быть настроены в соответствии с требованиями пользователя.

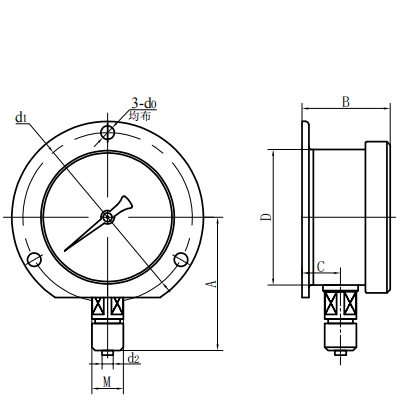

◆ Внешние размеры:

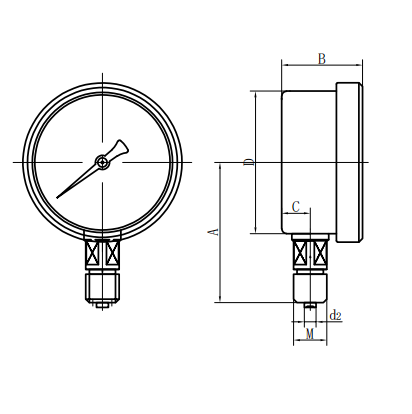

Радиальный прямой тип (ⅰ)

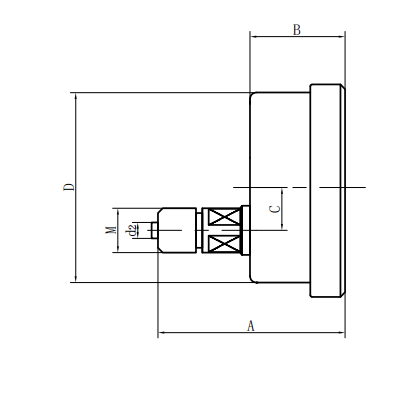

Осевой эксцентричный прямой тип (ⅱ)

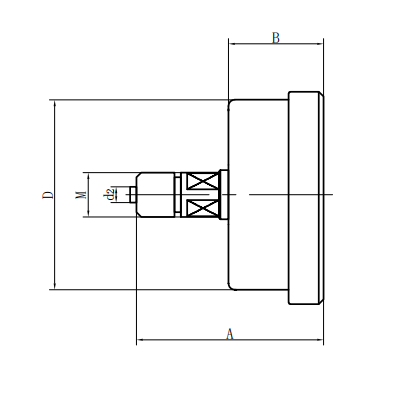

Осевой концентрический прямой тип (III)

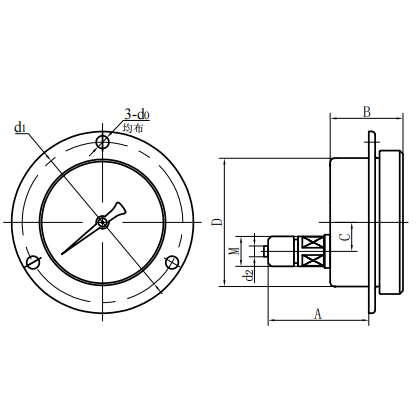

Осевая эксцентричная вставка типа (IV)

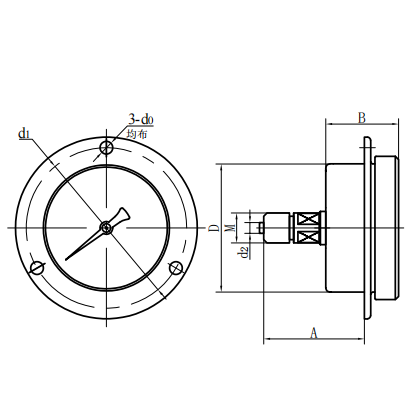

Осевой концентрический тип вставки (V)

Радиальный выпуклый тип (vi)

номер модели	Общие размеры ( мм ）
номер модели	А	B	C	D	d0	d1	d2	М
YQ60- Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YQ60- Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5
YQ60- Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YQ60- Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5
YQ60- Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YQ60- Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YQ100- Ⅰ	90	48	15	Φ 100	/	/	Φ 6	М20 × 1.5
YQ100- Ⅱ	83	44	34	Φ 100	/	/	Φ 6	М20 × 1.5
YQ100- Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	М20 × 1.5
YQ100- Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	М20 × 1.5
YQ150- Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	М20 × 1.5
YQ150- Ⅱ	92	52	55	Φ 150	/	/	Φ 6	М20 × 1.5
YQ150- Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	М20 × 1.5
YQ150- Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	М20 × 1.5
