Как выбрать материал для дифференциального манометра?

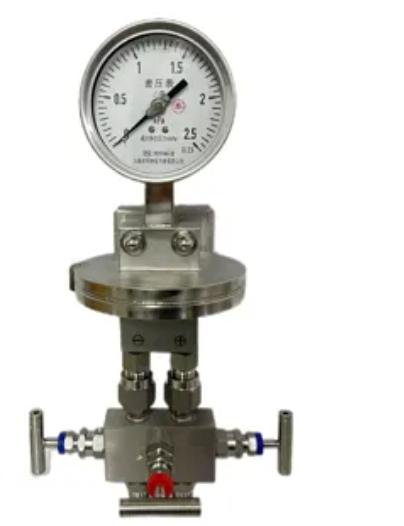

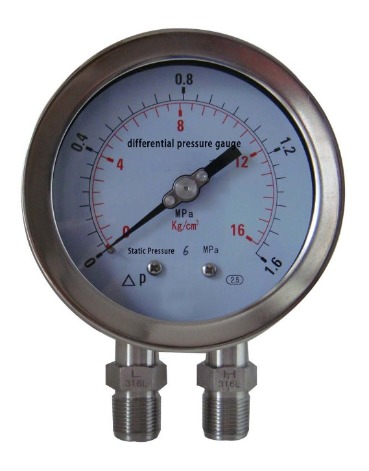

Дифференциальный манометр

Дифференциал манометр — прибор, используемый для измерения разницы давления между двумя точками. Он имеет два интерфейса давления (конец высокого давления H, конец низкого давления L).И мониторинг (фильтры, чистые помещения), измерение (расход, уровень), контроль (промышленные процессы).Это важный инструмент для обеспечения безопасной, эффективной и стабильной работы системы, а также для проведения профилактического обслуживания.

I. Как определить модель дифференциального манометра?
Модель дифференциального манометра обычно состоит из «специальных функций метода установки точности диапазона последовательного кода». У разных производителей немного разные правила наименования, но основные параметры одинаковы. Достаточно понять эти моменты:
·Код серии: представляет основной тип инструмента. Например, серия YXC представляет собой точечный электрический контактный дифференциальный манометр с магнитным приводом (с функцией сигнализации), серия CYW представляет собой микродифференциальный манометр (подходит для сценариев низкого перепада давления), а серия DP представляет собой общепромышленный дифференциальный манометр.
·Диапазон: напрямую определяет диапазон измерений. Единицами измерения в основном являются кПа, МПа или мбар. Выбор должен основываться на фактическом требовании к разнице давлений.
·Оценка точности: общепринятые оценки — 0,5, 1,0 и 1,6. Чем меньше число, тем выше точность (оценка 0,5 указывает на то, что погрешность не превышает 0,5% диапазона). Для точного измерения и контроля следует выбирать более высокие оценки; для обычного мониторинга достаточно оценки 1,0.

II. Разборка конструкции дифференциального манометра: 3 основных компонента определяют производительность.
Конструкция дифференциального манометра несложна. Ядро состоит из трех частей: «устройство индикации механизма передачи чувствительного элемента». Каждая часть напрямую влияет на стабильность измерений.
·Чувствительный элемент: «датчик» перепада давления, отвечающий за преобразование сигналов перепада давления в механическое смещение. Распространенные типы включают диафрагменный тип (подходит для низкого перепада давления и коррозионных сред), сильфонный тип (с большим диапазоном измерений и хорошей ударопрочностью) и поршневой тип (специально для измерений высокого перепада давления).
·Механизм передачи: «преобразователь» сигнала, передающий смещение чувствительного элемента на указатель. Для постоянного тока это рычажная зубчатая передача. Высококачественные дифференциальные манометры будут использовать нержавеющие шестерни для уменьшения износа и продления срока службы.
·Индикаторное устройство: «окно отображения» результата, включая циферблат, указатель и стеклянную панель. На циферблате необходимо указать диапазон и градуировку, а стеклянная панель в основном выполнена из закаленного стекла (ударопрочного) или оргстекла (легкого).

III.Как выбрать материал? (Выбирайте его в соответствии с потребностями для большей долговечности.)
Выбор материала для дифференциального манометра в основном зависит от «контактной среды» и «применимой среды». Рекомендуемый материал для ключевых деталей следующий:
·Материал корпуса: для нормальных условий выберите холоднокатаную сталь (экономичный вариант); для влажных/наружных условий выберите нержавеющую сталь 304 (антикоррозионную); для коррозионных сред выберите нержавеющую сталь 316L или политетрафторэтилен (устойчивый к кислотам и щелочам).
·Материал чувствительного элемента: Для измерения газов/чистых жидкостей выбирают нитрильный каучук (с хорошей эластичностью); для измерения масел/органических растворителей выбирают фторкаучук (устойчивый к маслу); для измерения сильных коррозионных сред (таких как растворы кислот и щелочей) выбирают политетрафторэтилен.
·Материал соединения: достаточно подобрать материал чувствительного элемента, чтобы избежать утечки или коррозии, вызванных несовместимостью материалов. Обычно используются нержавеющая сталь марки 304 и латунь (требуется подтверждение того, что среда не вызывает коррозии).

IV. Три основных принципа выбора дифференциального манометра
·Первоначальные требования: четко определите диапазон измерений, требования к точности и характеристики среды, чтобы избежать «использования слишком большого количества оборудования для небольшой задачи» или «недостаточного диапазона измерений».
·Теперь давайте посмотрим на окружающую среду: на основе таких факторов, как температура, влажность и коррозионная активность, определите материалы для корпуса и основных компонентов.
·Доверяйте качеству: отдавайте приоритет выбору производителей с соответствующей квалификацией. Особое внимание следует уделять плавности хода передаточного механизма и герметичности соединений, чтобы в будущем сократить проблемы с техническим обслуживанием.

Резюме:
Выбор манометров может показаться сложным, но, следуя логике «посмотреть на параметры модели, изучить ядро на предмет конструкции и рассмотреть окружающую среду на предмет материала», можно легко найти подходящее оборудование. Если у вас есть какие-либо конкретные вопросы по выбору в определенном сценарии, пожалуйста, оставьте сообщение в серверной части!
