У вас есть четкое понимание биметальных электрических контактных термометров?

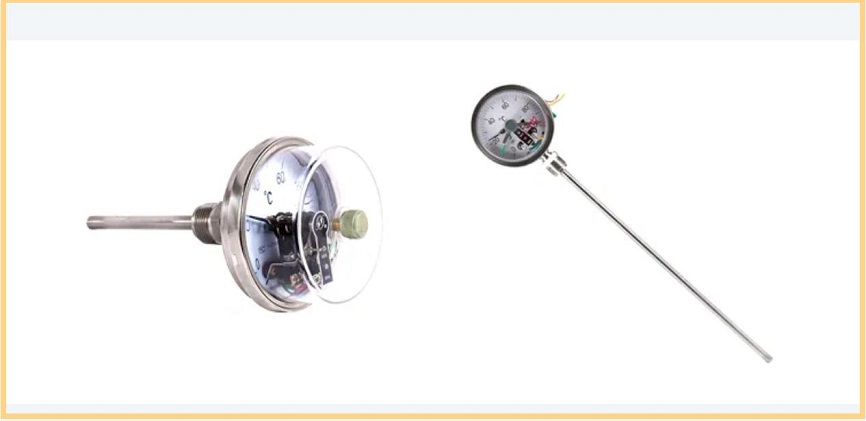

Биметальные электрические контактные термометры

А Биметаллический электрический контактный термометр является промышленным инструментом, который объединяет измерение температуры и автоматическое управление. Самая большая разница между ним и обычным термометром заключается в том, что, в дополнение к указанию температуры, он также может автоматически управлять цепью.

1. Как прочитать номер модели? Ключевые параметры содержатся в коде.
А model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Префикс (WSSX): Ясно указывает на то, что тип продукта представляет собой биметаллический электрический контактный термометр.

· Первая цифра (4): представляет метод установки. 1 - Радиальный тип (циферблат перпендикулярный вставку), 2 - осевой тип (циферблат параллелен стержнике вставки), 3 - универсальный тип (циферблат может вращаться 360 °), 4 - тип установки фланца, 5 - тип резьбового установки.

· Вторая цифра (1): Указывает диаметр циферблата. Варианты-1-60 мм, 2-100 мм, 3-150 мм, 4-200 мм. Чем больше диаметр, тем яснее показания, что делает его подходящим для наблюдения на дальних расстояниях.

· Третья цифра (1): Указывает уровень точности. 1 - 1,0 Уровень, 2 - 1,5 Уровень. Чем ниже уровень точности, тем меньше ошибка измерения (например, уровень 1,0 означает, что ошибка не более ± 1% от диапазона).

· Дополнительный код: Например, «P» указывает с защитной трубой, «M» указывает с водонепроницаемой структурой. Выбор может быть сделан в соответствии с средой использования.

2, три ядра компонента определяют производительность.
А core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Термометрический элемент (ядро температуры): Он сделан путем свертывания двух металлических листов с различными коэффициентами термического расширения (таких как латунный и иридийный сплав). Когда температура изменяется, биметаллический лист изгибается из -за разницы в расширении, что приводит к вращению указателя и достижению индикации температуры.

· Электрическое контактное устройство (ключевой компонент для управления температурой): Он состоит из фиксированных контактов и подвижных контактов. Подвижные контакты движутся вместе с указателем. Когда температура достигает заданного значения, два контакта устанавливают контакт/отключение, запуская внешнюю тревогу или цепь управления (например, запуск вентилятора, выключение обогревателя).

· Голова и монтажные компоненты: А head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, выбор материала: А materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 шага для выбора правильного продукта

· Диапазон измерений: Выберите на основе измерения температурного диапазона. Рекомендуется, чтобы фактическое измерение падало в пределах 1/3 до 2/3 от диапазона (например, если измерение 0 - 100 ℃, выбор диапазона от 0 до 150 ℃ дал более точные результаты).

· Рассмотрим окружающую среду: Для влажных/коррозионных сред, выберите циферблат из нержавеющей стали с 316L защитной трубкой; Для сценариев вибрации выберите модели с амортизационной структурой.

· Установка: Для измерения температуры трубы используйте резьбовую или фланцевую установку; Для измерения температуры оборудования выберите радиальный или универсальный тип.

Краткое содержание:
Хотя структура биметаллического электрического контактного термометра не является сложной, разумный выбор моделей и материалов непосредственно влияет на точность измерения и безопасность оборудования. Мы надеемся, что эта статья поможет вам быстро понять основные знания и избежать ошибок отбора. Вы столкнулись с какими -нибудь проблемами в вашем использовании? Добро пожаловать, чтобы оставить сообщения в разделе обратной связи ~
