Что такое капсульный манометр? Конструкция и параметры капсульного манометра

В области измерения низкого давления капсульные манометры занимают важное место благодаря своей высокой точности и стабильности. Будь то мониторинг низкого давления в газопроводах, системах вентиляции или химических реакторах, их присутствие можно увидеть повсюду. Сегодня давайте подробно разберемся в значениях моделей, конструктивном составе и выборе материала капсульных манометров.


Капсульный манометр: Модель

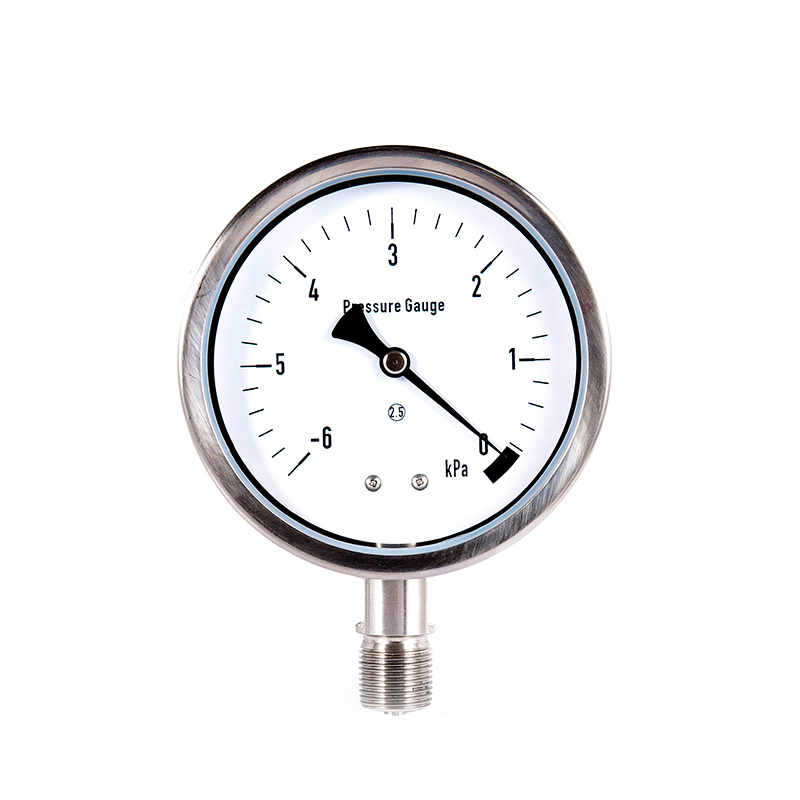

Базовая модель: Начинается с буквы «YE», где «Y» означает манометр, а «E» конкретно относится к конструкции диафрагмы (в отличие от буквы «Y» в обычных манометрах с пружинной трубкой).
Диаметр циферблата: Число, следующее за основным серийным номером, указывает диаметр циферблата (единица измерения: мм). Например, YE-100 означает, что диаметр циферблата составляет 100 мм, а YE-150 — 150 мм. Чем больше циферблат, тем выше точность считывания, что делает его пригодным для сценариев, требующих наблюдения на большом расстоянии.
Идентификатор специальной функции: Некоторые модели имеют дополнительные буквы, обозначающие специальные функции. Например, в «YE-100B» буква «B» может обозначать материал из нержавеющей стали с краями; в «YE-100Z» буква «Z» указывает на осевую установку (по умолчанию — радиальная установка).
Например: «YE-100BZ» означает «Материал из нержавеющей стали, диаметр шкалы 100 мм, капсульный манометр с осевым креплением». Просто взглянув на номер модели, вы сможете быстро определить, соответствует ли она вашим требованиям использования.

Структурное подразделение капсульного манометра
Хотя капсульный манометр Небольшой размер, его внутренняя структура продумана до мелочей, и все компоненты работают вместе для достижения точного измерения низкого давления.
Основной измерительный элемент: Капсула

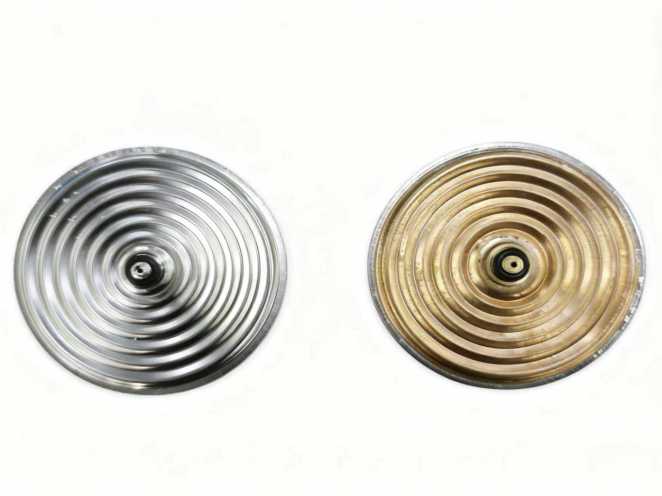

Он образуется путем сварки краев двух металлических диафрагм (обычно из медного сплава или нержавеющей стали), образуя герметичную плоскую круглую коробку. Когда измеряемая среда попадает в камеру диафрагмы, диафрагма подвергается упругой деформации (расширению или сжатию) из-за воздействия давления. Это «источник энергии» для измерения давления.

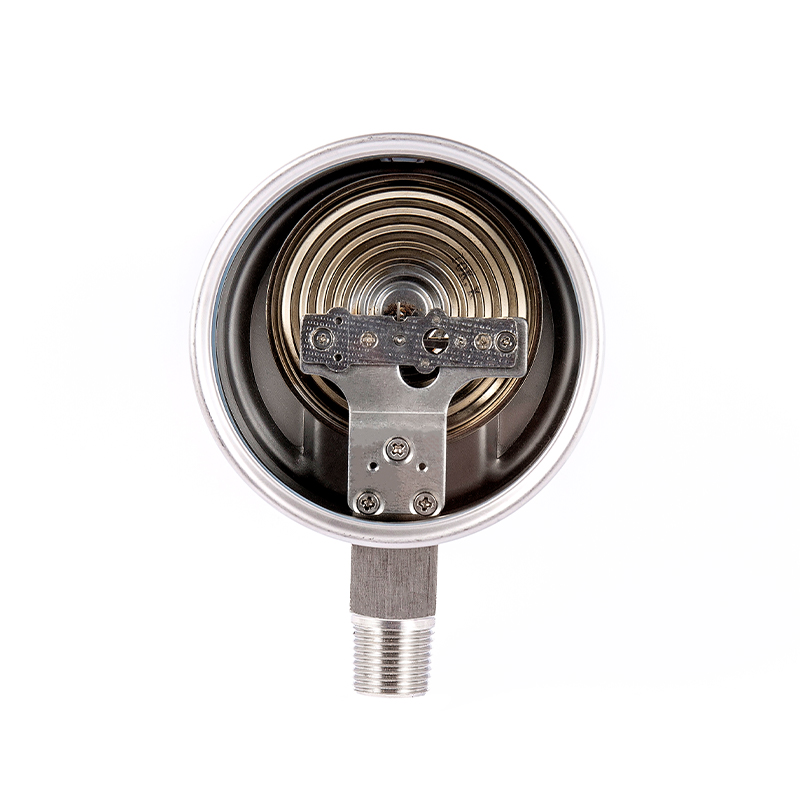

Механизм передачи: усиливает малейшие перемещения.
Деформация диафрагмы крайне мала. Прежде чем он сможет привести указатель во вращение, его необходимо усилить с помощью механизмов передачи, таких как шатуны и шестерни. Этот процесс аналогичен «принципу рычага», преобразуя малейшие изменения давления в видимое смещение указателя.
Система индикации: визуально отображает значения давления.
Он включает в себя указатели и циферблаты. Единицами шкалы в основном являются кПа (килопаскали) или МПа (мегапаскали, обычно используемые для применений с низким диапазоном измерения). Некоторые специальные модели могут также указывать такие единицы измерения, как полоса, что облегчает чтение в различных сценариях.
Оболочка и соединения
Внешняя оболочка защищает внутренние компоненты, а также выполняет функции пыле- и влагозащиты; разъемы служат для подключения измеряемого трубопровода, подводящего среду под давлением в капсулу. Характеристики интерфейса, такие как (M20*1,5), должны соответствовать конвейеру.

Выбор материала и сценарии применения
Материал мембранного манометра напрямую влияет на его коррозионную активность, срок службы и окружающую среду. При его выборе следует учитывать характеристики измеряемой среды.
1. Материал мембранной коробки:
Медный сплав: низкая стоимость и хорошая эластичность, подходит для измерения неагрессивных газов (например, воздуха, азота) или нейтральных жидкостей.
Нержавеющая сталь: Обладает высокой коррозионной стойкостью и может использоваться для измерения сред со следами коррозионных веществ (таких как слабокислые газы, пар во влажной среде). Он более долговечен в химической промышленности, прибрежных районах и т. д.
2. Материал корпуса:
Обычная углеродистая сталь: поверхность обработана краской, низкая стоимость, подходит для сухих и неагрессивных внутренних помещений.
Нержавеющая сталь: более высокий уровень защиты, устойчивость к влаге, пыли и слабым агрессивным газам, подходит для использования на открытом воздухе или в суровых условиях.
3. Уплотнительный материал:
Уплотнение между соединением и корпусом обычно выполняется с помощью нитрильного каучука или силиконового каучука. Нитриловый каучук обладает хорошей маслостойкостью, а силиконовый каучук более устойчив к высоким температурам. Выбор материала может осуществляться исходя из температуры и характеристик среды.

Хотя капсульные манометры в основном используются в «полях низкого давления», они незаменимы в таких отраслях, как газобезопасность, экологический мониторинг и пищевая промышленность. Чтобы максимально эффективно использовать их ценность в правильном положении, необходимо понять их модельное значение, понять принципы конструкции и выбрать подходящие материалы. В следующий раз при покупке вы можете обратиться к этому руководству, чтобы легко найти подходящую модель!
