Удаленное давление давления: всесторонний анализ сценариев применения и руководства по научному отбору

I. Применение применения дистанционного давления

Промышленная автоматизация: в промышленных производственных процессах, таких как химическая инженерия, нефть и мощность, она используется для мониторинга и контроля давления внутри трубопроводов и контейнеров в режиме реального времени, чтобы достичь автоматизированного производства и оптимизации операций.
· Система очистки воды. В системе водоснабжения и дренажной системы и сточных вод она может контролировать давление на выходе насоса, уровень воды в водонапорной башне и т. Д., Чтобы обеспечить нормальную работу системы и достичь автоматического пополнения воды и контроля водоснабжения.
· HVAC (отопление, вентиляция и кондиционирование воздуха): он используется для контроля давления охлажденной воды и охлаждающей воды в системе кондиционирования воздуха, а также давления пары котла и т. Д. Для обеспечения безопасной и стабильной работы системы и достижения энергосберегательного контроля.
· Гидравлические и пневматические системы: на различных гидравлических станциях и пневматическом оборудовании, точное измерение и дистанционная передача сигналов давления способствуют регулированию давления системы и диагностике разломов.

II Выбор дистанционных давлений
1, диапазон и точность
· Диапазон: выберите в 1,5 до 2 раза больше фактического максимального давления (например, если максимальное давление составляет 10 МПа, выберите диапазон от 15 до 20 МПа).
· Точность: для общего промышленного применения используется 1,0. Для применений с более высокими требованиями точности следует выбрать 0,5 качества (например, в фармацевтической и точной промышленной промышленности).
2, тип выходного сигнала
· Аналоговый сигнал: 4-20 мА (высокая способность противоинтерференции, подходящая для передачи на расстояние), 0-10 В (для коротких расстояний).
· Цифровые сигналы: RS485 (протокол Modbus), протокол HART (совместим как с аналоговыми сигналами, так и цифровой коммуникацией).
3, средняя совместимость
· Общая среда: (вода, воздух) 304/316 диафрагмы нержавеющей стали.
· Коррозийная среда (кислота, щелочная) - сплав Hastelloy, танталум или керамические диафрагмы.
· Толстая или кристаллируемая среда: плоская мембранная структура или с установленной отдельной мембраной.
4 ， адаптируемость окружающей среды
· Диапазон температуры: нормальный -20 до 80 ℃. Для высокотемпературных среды выберите высокотемперационный тип (например, от -40 до 150 ℃).
· Уровень защиты: IP65 (пыль и водонепроницаемый), IP67 (кратковременное погружение).
· Служба, защищенные от взрыва: среда с легковоспламеняющимися и взрывчатыми веществами должны соответствовать таким стандартам, как ex IIC T6.
5, Метод установки:
· Подключение к резьбе: M20*1,5, G1/2 (универсальный тип).
· Установка фланца: DN25/DN50 (для больших труб или сценариев высокого давления).

Устойчивость

Техническая спецификация

Модель	YTZ (N) 100	YTZ (N) 150
Диаметр	100 мм	150 мм
Размер потока	M20*1,5
Точность	± 1,65FS
Диапазон (MPA)	Vacuum:-0.1~0 Vaccum Pressure:-0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4 Pressure:0~0.1 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
Работа температура	Tempearture: -25-55 ℃ ， Относительная влажность: 5-85%
Электрический параметр	Операционное напряжение: напряжение между клеммами ① и ② ≤ 6VDC Начальное сопротивление: от 3q до 20Q Номинальное сопротивление: 310 - 370 Ом или 340 - 400 Ом
Сейсмический класс	V: H: 2, Жидкость V.H.3

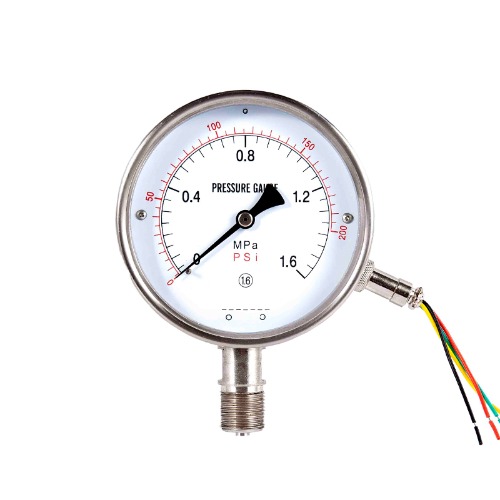

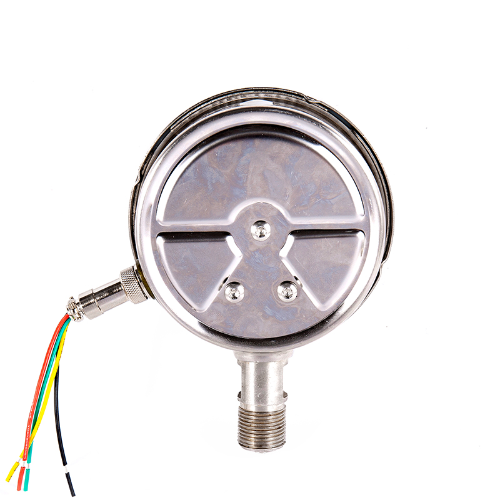

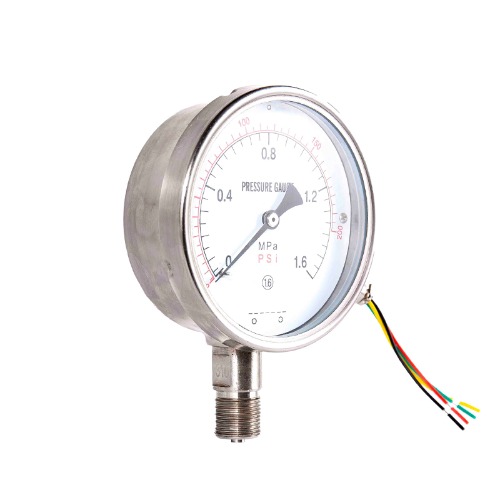

Этот тип прибора подходит для измерения давления жидкостей, газов или паров, которые не имеют опасности взрыва, не кристаллизуются, не затвердевают и не вызывают коррозию с медными и медными сплавами. В дополнение к указанию значения давления локально, прибор преобразует измеренное значение в сигнал сопротивления через внутренний передатчик сопротивления скольжения и передает его во вторичный прибор, расположенный вдали от точки измерения, обеспечивая централизованное обнаружение и дистанционный контроль. Внутренняя полость случая заполнена демпфирующим маслом, таким образом обладая способностью противостоять вибрации в рабочей среде и пульсациях давления среды. .
